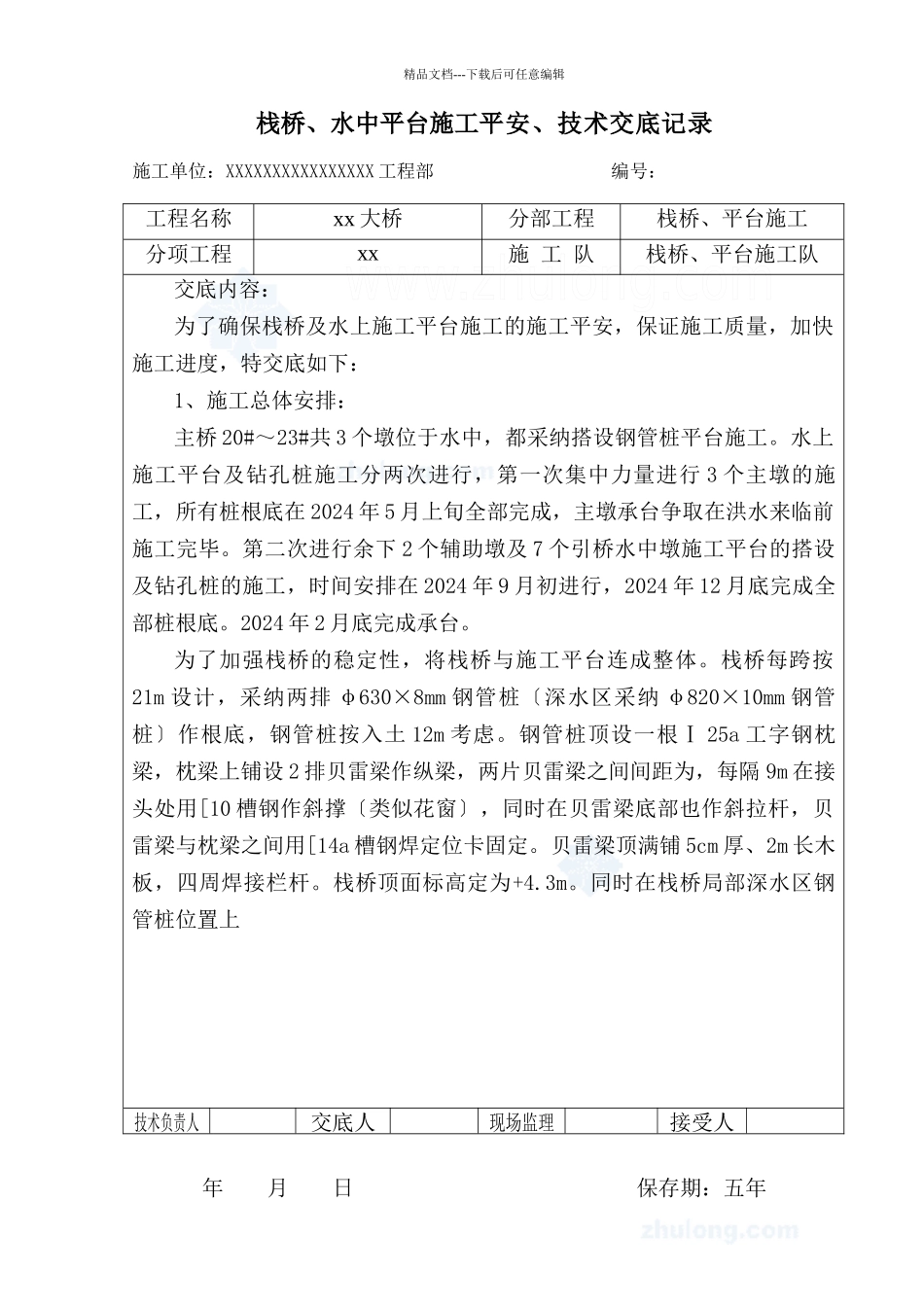

精品文档---下载后可任意编辑栈桥、水中平台施工平安、技术交底记录施工单位：XXXXXXXXXXXXXXXX 工程部 编号：年 月 日 保存期：五年工程名称xx 大桥分部工程栈桥、平台施工分项工程xx施 工 队栈桥、平台施工队交底内容：为了确保栈桥及水上施工平台施工的施工平安，保证施工质量，加快施工进度，特交底如下：1、施工总体安排：主桥 20#～23#共 3 个墩位于水中，都采纳搭设钢管桩平台施工。水上施工平台及钻孔桩施工分两次进行，第一次集中力量进行 3 个主墩的施工，所有桩根底在 2024 年 5 月上旬全部完成，主墩承台争取在洪水来临前施工完毕。第二次进行余下 2 个辅助墩及 7 个引桥水中墩施工平台的搭设及钻孔桩的施工，时间安排在 2024 年 9 月初进行，2024 年 12 月底完成全部桩根底。2024 年 2 月底完成承台。为了加强栈桥的稳定性，将栈桥与施工平台连成整体。栈桥每跨按21m 设计，采纳两排 φ630×8mm 钢管桩〔深水区采纳 φ820×10mm 钢管桩〕作根底，钢管桩按入土 12m 考虑。钢管桩顶设一根Ⅰ 25a 工字钢枕梁，枕梁上铺设 2 排贝雷梁作纵梁，两片贝雷梁之间间距为，每隔 9m 在接头处用[10 槽钢作斜撑〔类似花窗〕，同时在贝雷梁底部也作斜拉杆，贝雷梁与枕梁之间用[14a 槽钢焊定位卡固定。贝雷梁顶满铺 5cm 厚、2m 长木板，四周焊接栏杆。栈桥顶面标高定为+4.3m。同时在栈桥局部深水区钢管桩位置上技术负责人交底人现场监理接受人精品文档---下载后可任意编辑栈桥、水中平台施工平安、技术交底记录 施工单位：XXXXXXXXXXXXXXXX 工程部 编号：年 月 日 保存期：五年工程名称xx 大桥分部工程栈桥、平台施工分项工程南北岸栈桥、主桥平台施 工 队栈桥、平台施工队下游抛设砼锚，并且不定期的检查锚绳，加以调整。钢管桩利用浮吊、振动锤打桩，施打时设立导向架，采纳 ZD90 型振动锤振动下沉。钢管桩按摩擦桩设计，根据地质勘察报告及实际打桩过程中的施打情况而实行相应的变动措施。钢管桩施工要考虑施工荷载及水流的影响。沉入钢管桩时用全站仪跟踪测量，随时指导沉桩的位置。2、栈桥及施工平台结构：〔1〕、栈桥栈桥采纳两排钢管桩根底，在钢管桩顶面焊接钢板及在横向每排钢管桩顶焊接、接长 I45a 工字钢作横梁，横梁上放 I25a 及 I36a 工字钢，平台顶面铺设 5mm 厚钢板，四周焊接栏杆。平台钢管桩纵横向之间焊接型钢形成横拉杆及剪刀撑，以保证平台的整体稳定性。〔...
