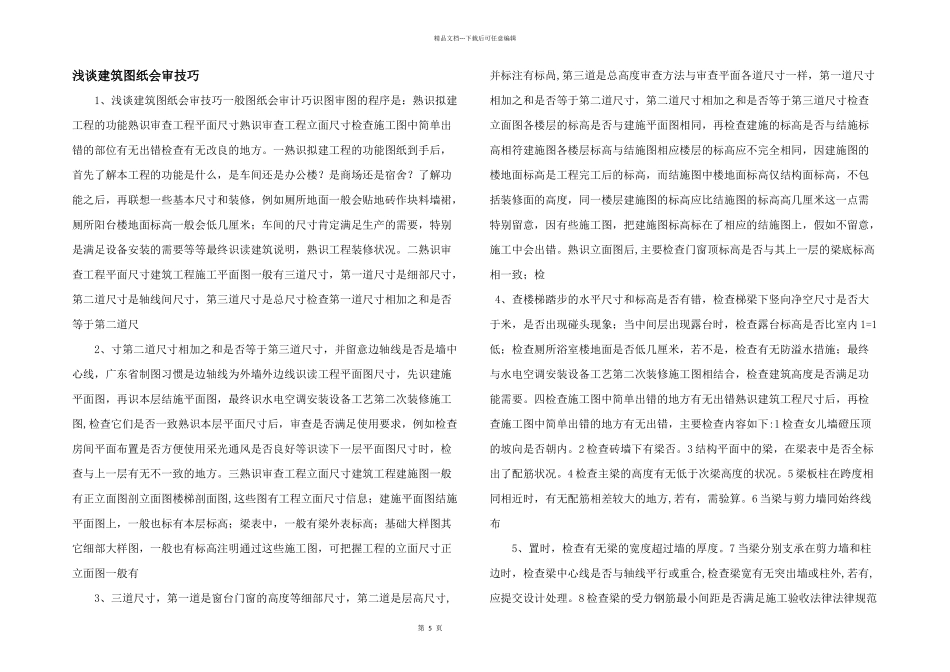

第 5 页精品文档---下载后可任意编辑浅谈建筑图纸会审技巧 1、浅谈建筑图纸会审技巧一般图纸会审计巧识图审图的程序是：熟识拟建工程的功能熟识审查工程平面尺寸熟识审查工程立面尺寸检查施工图中简单出错的部位有无出错检查有无改良的地方
一熟识拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼
是商场还是宿舍
了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米；车间的尺寸肯定满足生产的需要，特别是满足设备安装的需要等等最终识读建筑说明，熟识工程装修状况
二熟识审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸检查第一道尺寸相加之和是否等于第二道尺 2、寸第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最终识水电空调安装设备工艺第二次装修施工图,检查它们是否一致熟识本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用采光通风是否良好等识读下一层平面图尺寸时，检查与上一层有无不一致的地方
三熟识审查工程立面尺寸建筑工程建施图一般有正立面图剖立面图楼梯剖面图,这些图有工程立面尺寸信息；建施平面图结施平面图上，一般也标有本层标高；梁表中，一般有梁外表标高；基础大样图其它细部大样图，一般也有标高注明通过这些施工图，可把握工程的立面尺寸正立面图一般有 3、三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸,并标注有标咼,第三道是总高度审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符建施
