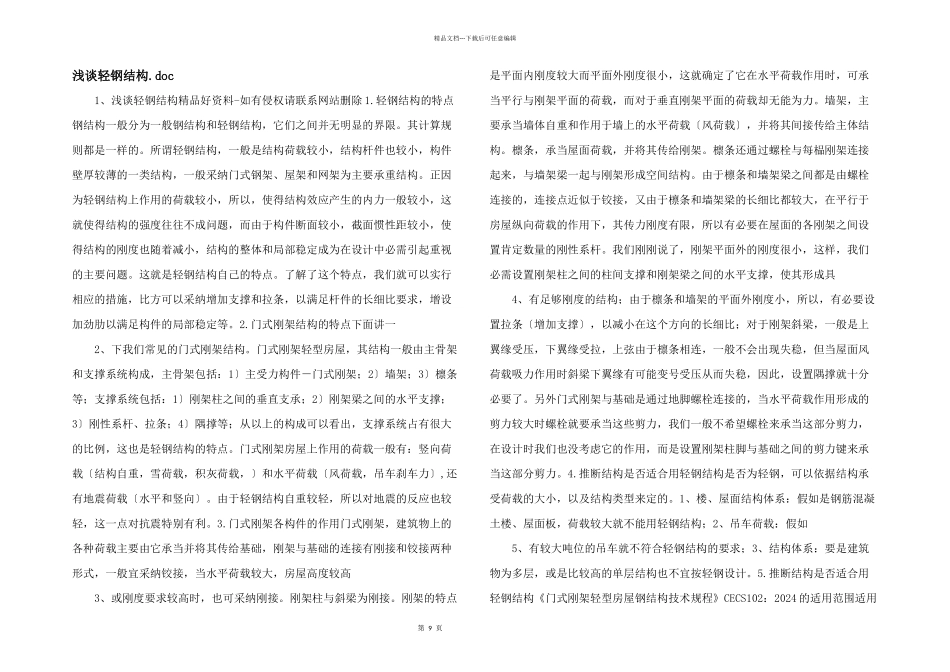

第 9 页精品文档---下载后可任意编辑浅谈轻钢结构.doc 1、浅谈轻钢结构精品好资料-如有侵权请联系网站删除 1.轻钢结构的特点钢结构一般分为一般钢结构和轻钢结构，它们之间并无明显的界限。其计算规则都是一样的。所谓轻钢结构，一般是结构荷载较小，结构杆件也较小，构件壁厚较薄的一类结构，一般采纳门式钢架、屋架和网架为主要承重结构。正因为轻钢结构上作用的荷载较小，所以，使得结构效应产生的内力一般较小，这就使得结构的强度往往不成问题，而由于构件断面较小，截面惯性距较小，使得结构的刚度也随着减小，结构的整体和局部稳定成为在设计中必需引起重视的主要问题。这就是轻钢结构自己的特点。了解了这个特点，我们就可以实行相应的措施，比方可以采纳增加支撑和拉条，以满足杆件的长细比要求，增设加劲肋以满足构件的局部稳定等。2.门式刚架结构的特点下面讲一 2、下我们常见的门式刚架结构。门式刚架轻型房屋，其结构一般由主骨架和支撑系统构成，主骨架包括：1〕主受力构件－门式刚架；2〕墙架；3〕檩条等；支撑系统包括：1〕刚架柱之间的垂直支承；2〕刚架梁之间的水平支撑；3〕刚性系杆、拉条；4〕隅撑等；从以上的构成可以看出，支撑系统占有很大的比例，这也是轻钢结构的特点。门式刚架房屋上作用的荷载一般有：竖向荷载〔结构自重，雪荷载，积灰荷载，〕和水平荷载〔风荷载，吊车刹车力〕,还有地震荷载〔水平和竖向〕。由于轻钢结构自重较轻，所以对地震的反应也较轻，这一点对抗震特别有利。3.门式刚架各构件的作用门式刚架，建筑物上的各种荷载主要由它承当并将其传给基础，刚架与基础的连接有刚接和铰接两种形式，一般宜采纳铰接，当水平荷载较大，房屋高度较高 3、或刚度要求较高时，也可采纳刚接。刚架柱与斜梁为刚接。刚架的特点是平面内刚度较大而平面外刚度很小，这就确定了它在水平荷载作用时，可承当平行与刚架平面的荷载，而对于垂直刚架平面的荷载却无能为力。墙架，主要承当墙体自重和作用于墙上的水平荷载〔风荷载〕，并将其间接传给主体结构。檩条，承当屋面荷载，并将其传给刚架。檩条还通过螺栓与每榀刚架连接起来，与墙架梁一起与刚架形成空间结构。由于檩条和墙架梁之间都是由螺栓连接的，连接点近似于铰接，又由于檩条和墙架梁的长细比都较大，在平行于房屋纵向荷载的作用下，其传力刚度有限，所以有必要在屋面的各刚架之间设置肯定数量的刚性系杆。我们刚刚说了，刚架平面外的刚度很小，这样，我们...
