焊接冶金学课后答案VIP专享

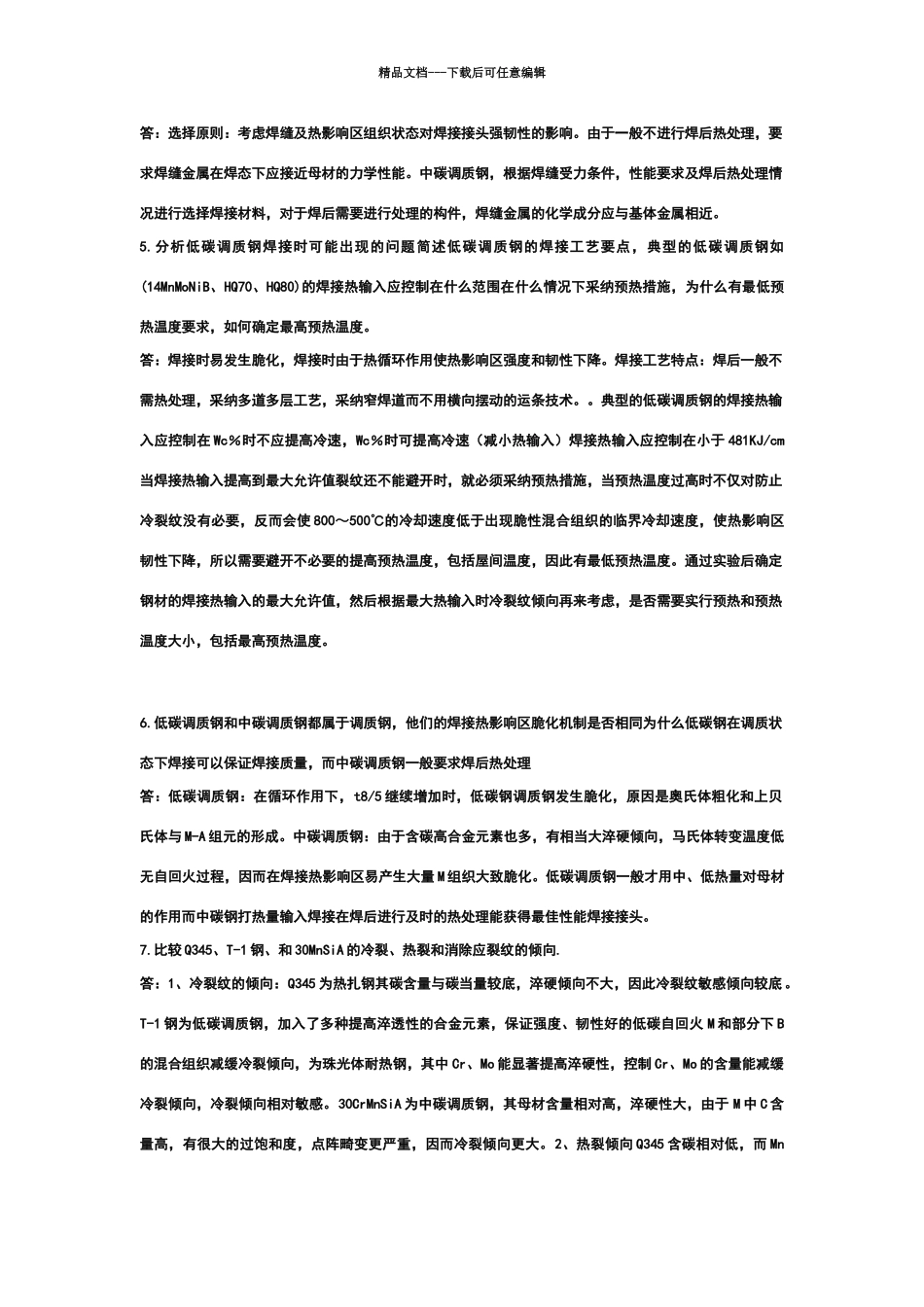

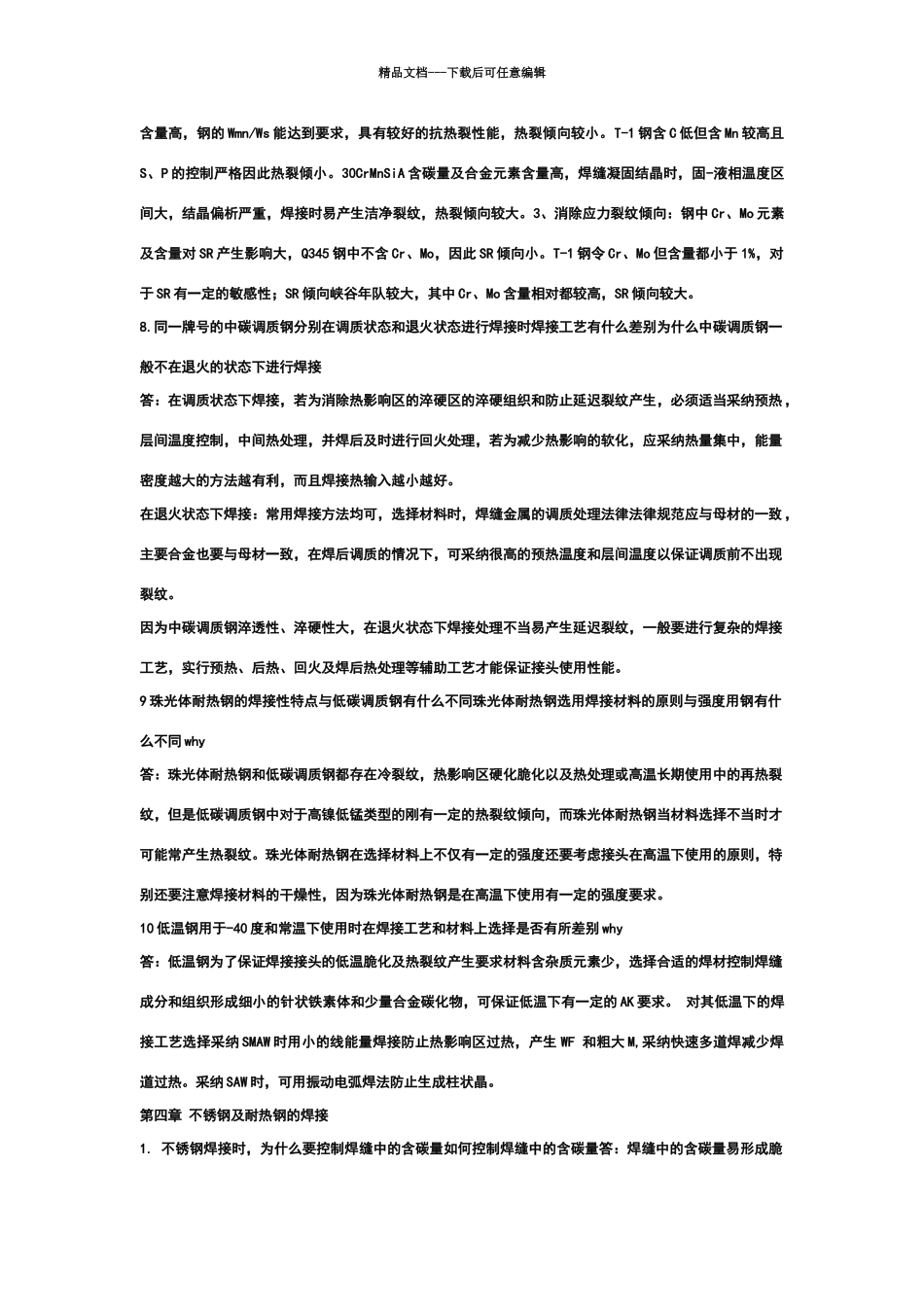

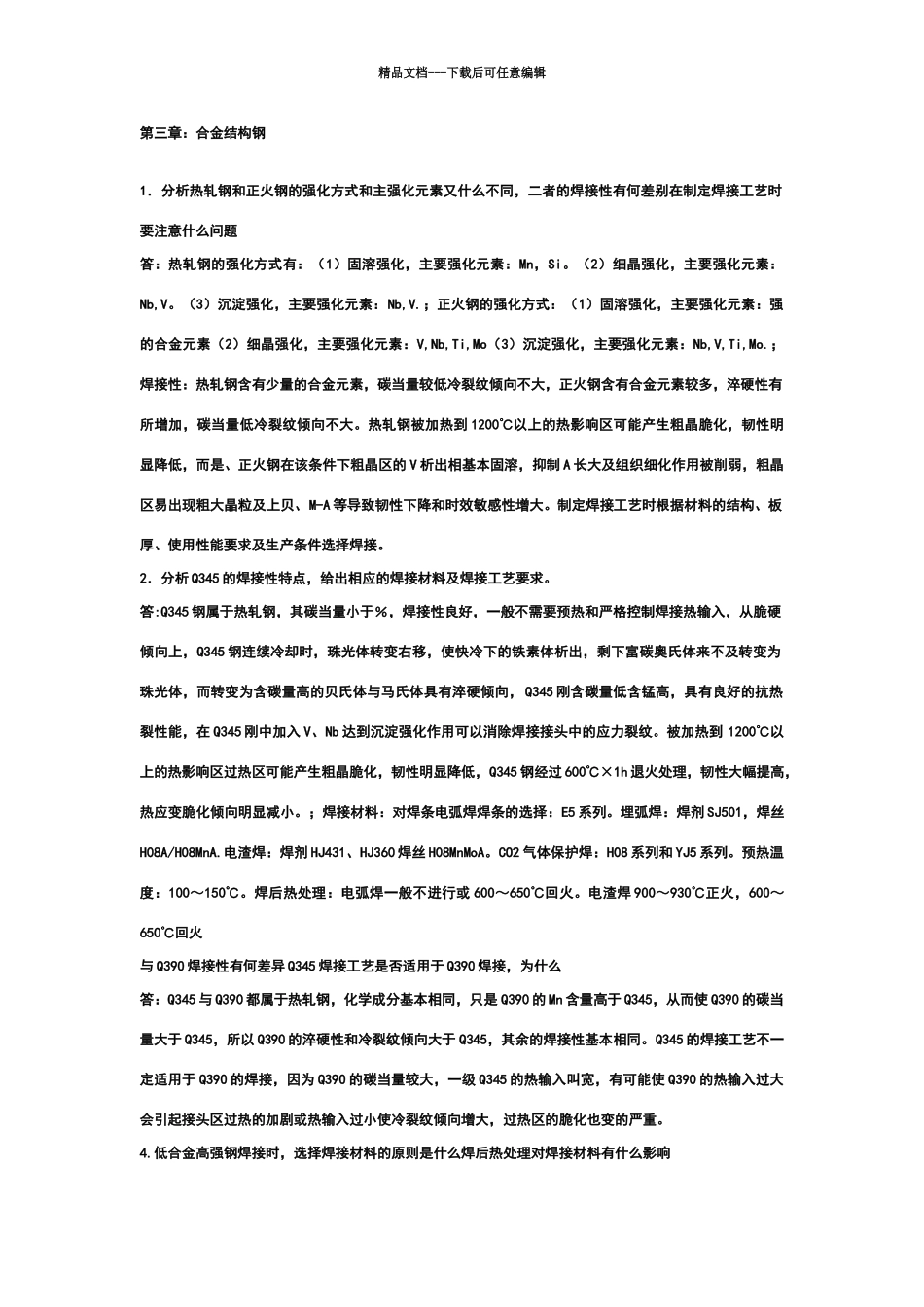

精品文档---下载后可任意编辑第三章：合金结构钢 1．分析热轧钢和正火钢的强化方式和主强化元素又什么不同，二者的焊接性有何差别在制定焊接工艺时要注意什么问题 答：热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。（2）细晶强化，主要强化元素：Nb,V。（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到 1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件下粗晶区的 V 析出相基本固溶，抑制 A 长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A 等导致韧性下降和时效敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接。 2．分析 Q345 的焊接性特点，给出相应的焊接材料及焊接工艺要求。 答:Q345 钢属于热轧钢，其碳当量小于％，焊接性良好，一般不需要预热和严格控制焊接热输入，从脆硬倾向上，Q345 钢连续冷却时，珠光体转变右移，使快冷下的铁素体析出，剩下富碳奥氏体来不及转变为珠光体，而转变为含碳量高的贝氏体与马氏体具有淬硬倾向， Q345 刚含碳量低含锰高，具有良好的抗热裂性能，在 Q345 刚中加入 V、Nb 达到沉淀强化作用可以消除焊接接头中的应力裂纹。被加热到 1200℃以上的热影响区过热区可能产生粗晶脆化，韧性明显降低，Q345 钢经过 600℃×1h 退火处理，韧性大幅提高，热应变脆化倾向明显减小。；焊接材料：对焊条电弧焊焊条的选择：E5 系列。埋弧焊：焊剂 SJ501，焊丝H08A/H08MnA.电渣焊：焊剂 HJ431、HJ360 焊丝 H08MnMoA。CO2 气体保护焊：H08 系列和 YJ5 系列。预热温度：100～150℃。焊后热处理：电弧焊一般不进行或 600～650℃回火。电渣焊 900～930℃正火，600～650℃回火 与 Q390 焊接性有何差异 Q345 焊接工艺是否适用于 Q390 焊接，为什么 答：Q345 与 Q390 都属于热轧钢，化学成分基本相同，只是 Q390 的 Mn 含量高于 Q345，从而使 Q390 的碳当量大于 Q345，所以 Q390 的淬硬性和冷裂纹倾向大于 Q345，其余的焊接性基本相同。Q345 的焊接工艺不一定适用于 Q390 的焊接，因为 Q390...
