焦化厂生产工序及工艺流程图VIP专享

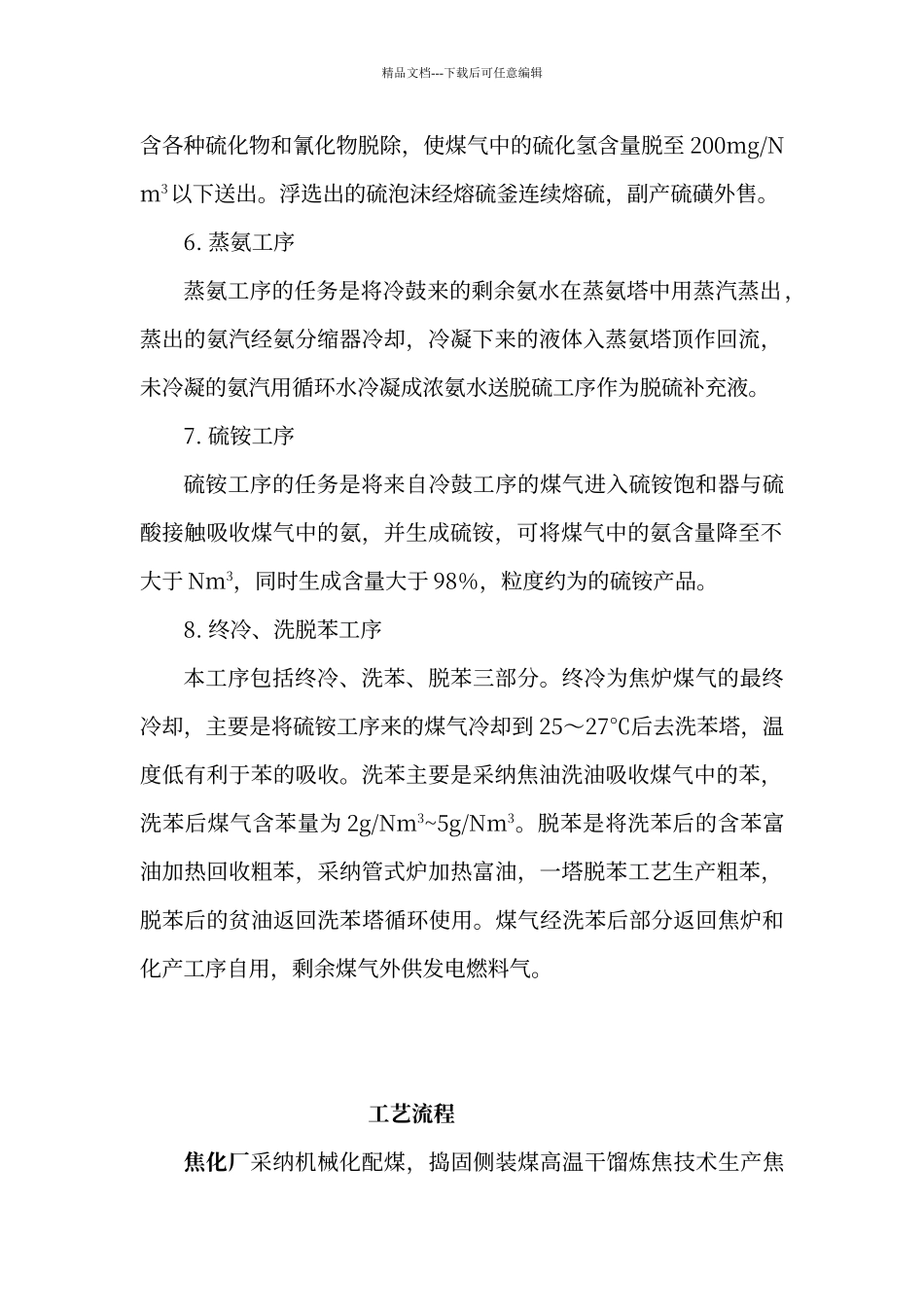

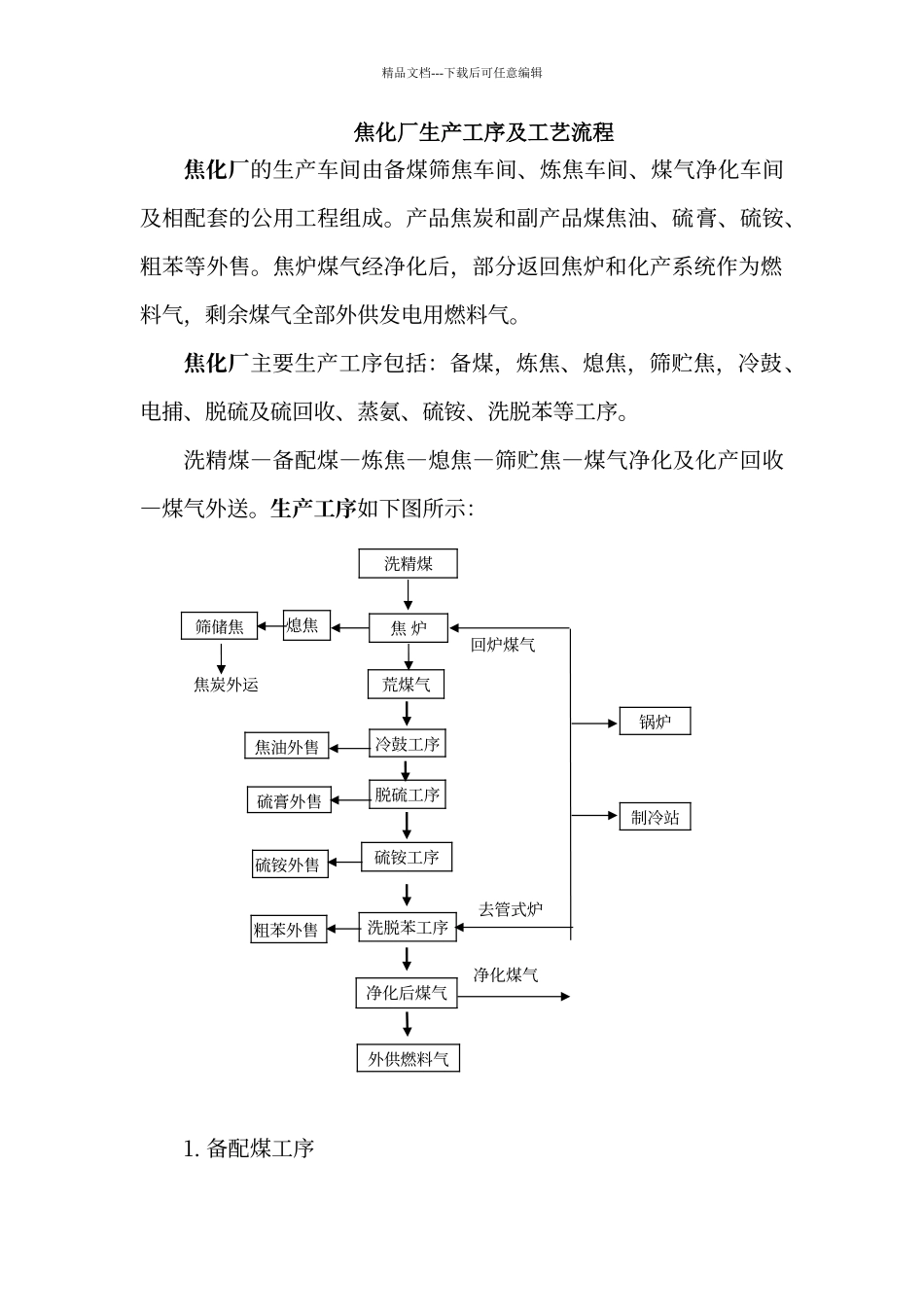

精品文档---下载后可任意编辑焦化厂生产工序及工艺流程焦化厂的生产车间由备煤筛焦车间、炼焦车间、煤气净化车间及相配套的公用工程组成。产品焦炭和副产品煤焦油、硫膏、硫铵、粗苯等外售。焦炉煤气经净化后，部分返回焦炉和化产系统作为燃料气，剩余煤气全部外供发电用燃料气。焦化厂主要生产工序包括：备煤，炼焦、熄焦，筛贮焦，冷鼓、电捕、脱硫及硫回收、蒸氨、硫铵、洗脱苯等工序。洗精煤—备配煤—炼焦—熄焦—筛贮焦—煤气净化及化产回收—煤气外送。生产工序如下图所示：1. 备配煤工序焦炭外运回炉煤气外供燃料气洗脱苯工序 净化后煤气脱硫工序硫铵工序 洗精煤焦 炉熄焦荒煤气冷鼓工序筛储焦焦油外售锅炉硫铵外售净化煤气粗苯外售硫膏外售去管式炉制冷站精品文档---下载后可任意编辑备配煤是焦化工程的第一道工序，主要是负责洗精煤的贮运、配煤、粉碎、输送，为焦炉提供合格原料。备配煤工序主要由储煤场及地下配煤槽、粉碎机楼和胶带机通廊及转运站等组成。2. 炼焦、熄焦工序炼焦、熄焦是焦化工程的第二步工序，也是最核心的工艺，主要负责将合格的配合精煤采纳高温干馏工艺炼成焦炭，并采纳湿法熄焦工艺将焦炭熄火降温。炼焦过程副产荒煤气。焦化厂炼焦、熄焦工序包括 1#、2#焦炉、煤塔、间台、端台、炉门修理站、推焦杆及煤槽底板更换站、装煤出焦除尘地面站、熄焦系统、熄焦塔、晾焦台、粉焦沉淀池、熄焦泵房、烟囱及相应配套焦炉机械。3. 筛贮焦工序筛贮焦是焦化工程的第三步工序，筛贮焦工序主要负责将炼焦工序熄火的焦炭进行筛分、输送、储存。焦炭筛分为>35mm、35-15mm、<15mm 三个级别外售。4. 冷凝鼓风工序冷凝鼓风工序的主要任务是对来自焦炉的荒煤气进行冷凝冷却、加压，脱除煤气中的萘及焦油雾，焦油与氨水的分离贮存及焦油、循环氨水、剩余氨水的输送等。5. 脱硫及硫回收工序脱硫及硫回收工序的任务是将来自冷凝鼓风工序焦炉煤气中所精品文档---下载后可任意编辑含各种硫化物和氰化物脱除，使煤气中的硫化氢含量脱至 200mg/Nm3以下送出。浮选出的硫泡沫经熔硫釜连续熔硫，副产硫磺外售。6. 蒸氨工序蒸氨工序的任务是将冷鼓来的剩余氨水在蒸氨塔中用蒸汽蒸出，蒸出的氨汽经氨分缩器冷却，冷凝下来的液体入蒸氨塔顶作回流，未冷凝的氨汽用循环水冷凝成浓氨水送脱硫工序作为脱硫补充液。7. 硫铵工序硫铵工序的任务是将来自冷鼓工序的煤气进入硫铵饱和器与硫酸接触吸收煤气中的氨，并生成硫铵，可将煤气中的氨含...
