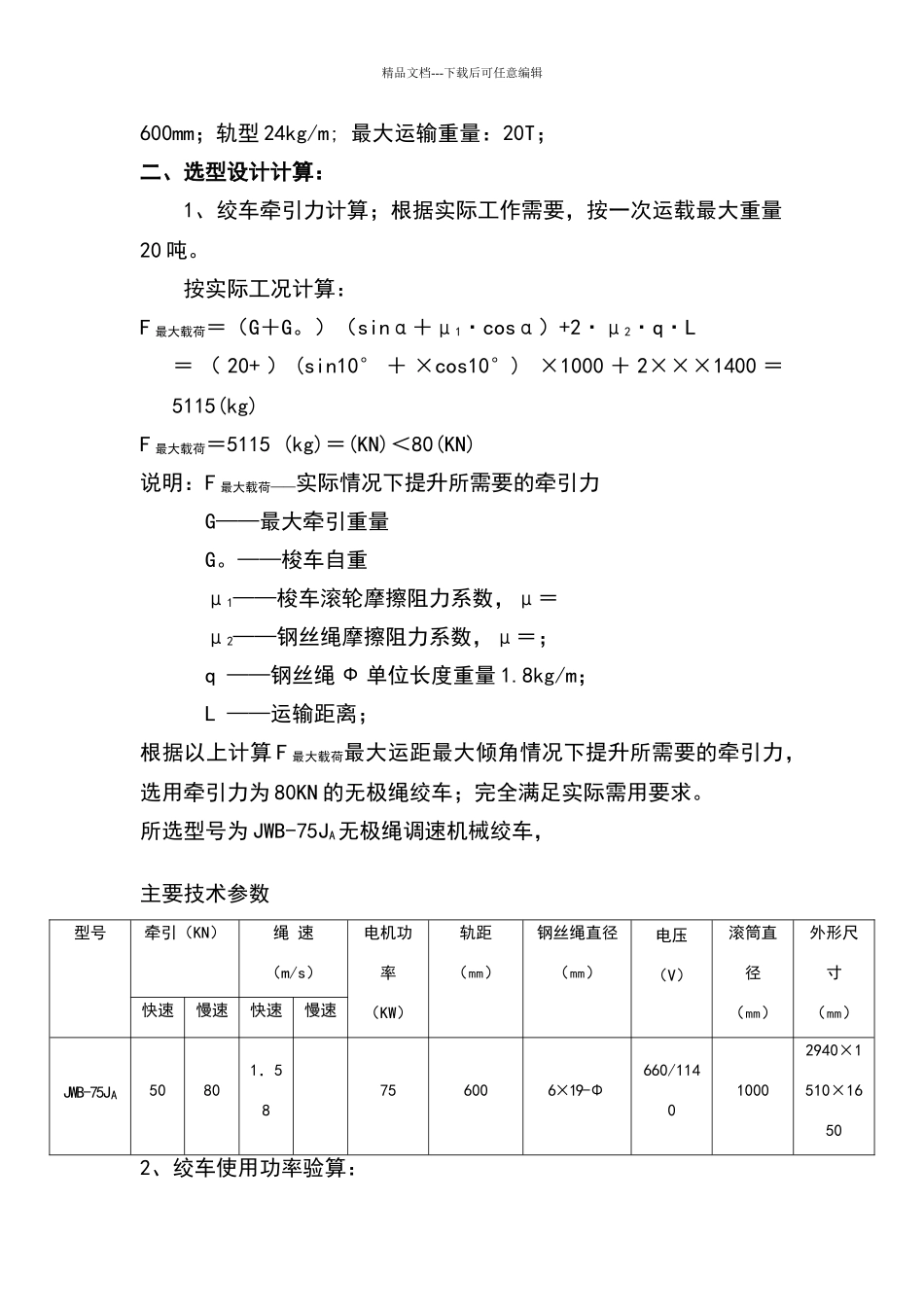

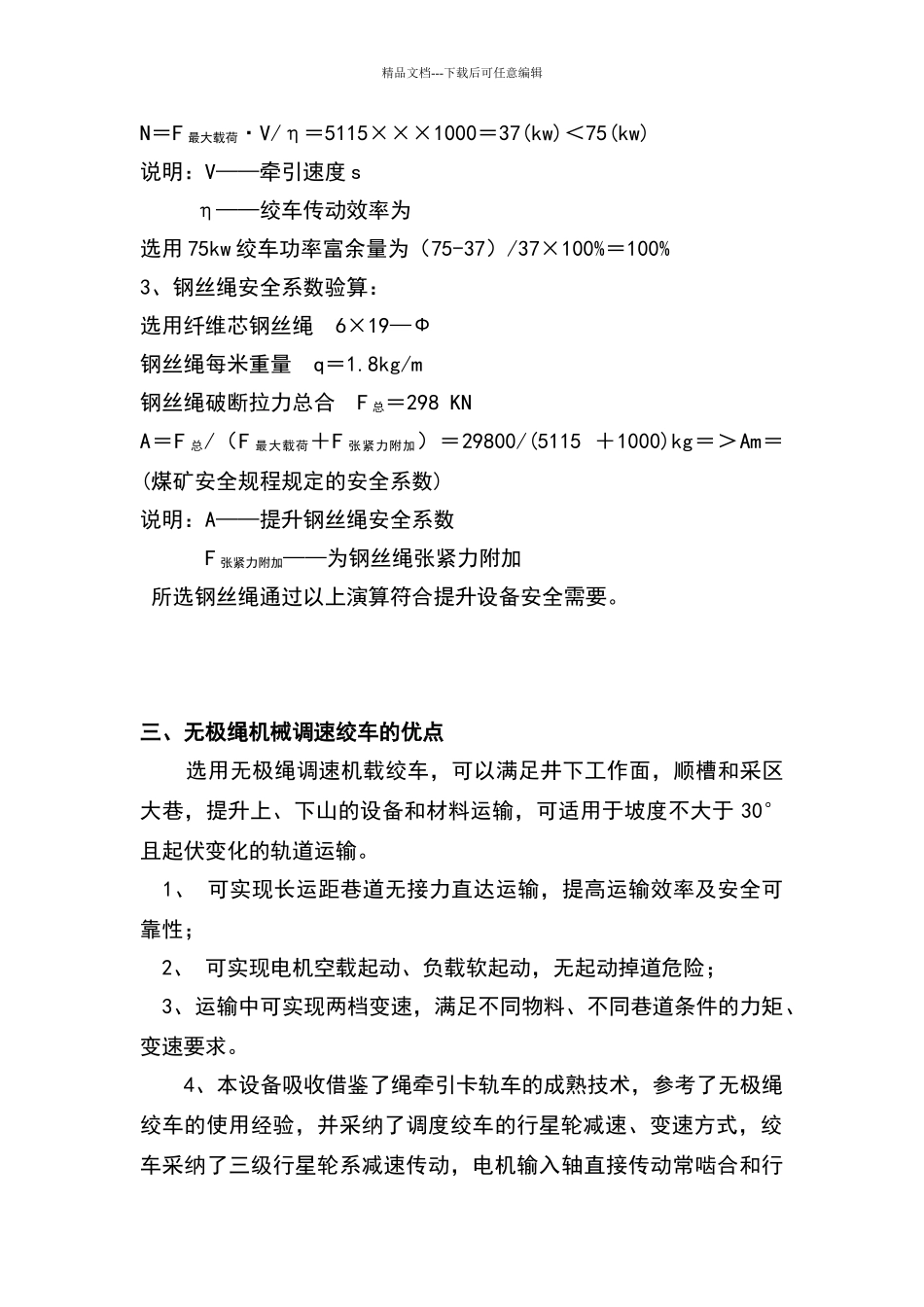

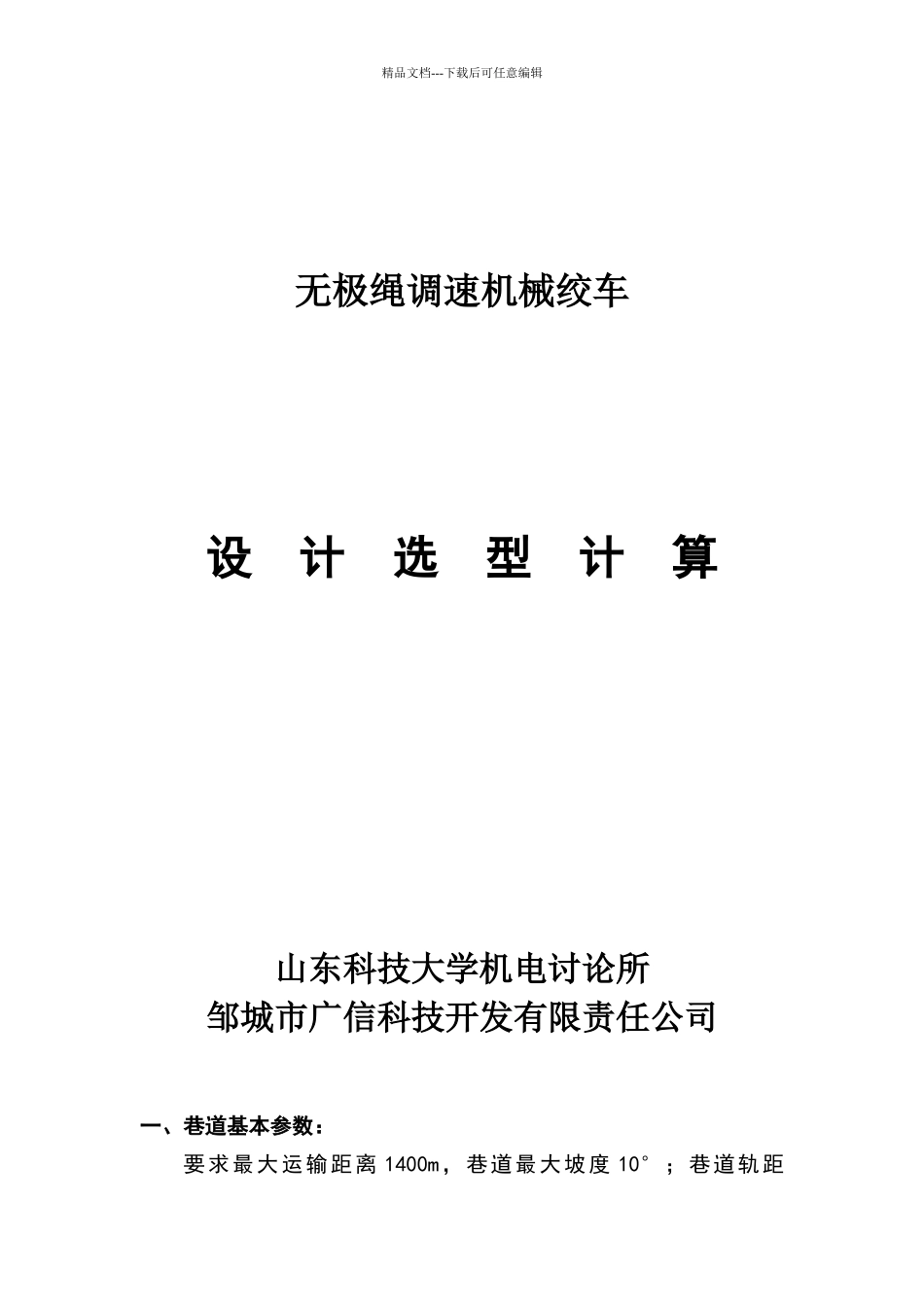

精品文档---下载后可任意编辑无极绳调速机械绞车设 计 选 型 计 算 山东科技大学机电讨论所邹城市广信科技开发有限责任公司 一、巷道基本参数：要求最大运输距离 1400m，巷道最大坡度 10°；巷道轨距精品文档---下载后可任意编辑600mm；轨型 24kg/m; 最大运输重量：20T； 二、选型设计计算：1、绞车牵引力计算；根据实际工作需要，按一次运载最大重量20 吨。按实际工况计算：F 最大载荷＝（G＋G。）（sinα＋μ1·cosα）+2·μ2·q·L＝ （ 20+ ） (sin10° ＋ ×cos10°) ×1000 ＋ 2×××1400 ＝5115(kg)F 最大载荷＝5115 (kg)＝(KN)＜80(KN)说明：F 最大载荷——实际情况下提升所需要的牵引力G——最大牵引重量G。——梭车自重μ1——梭车滚轮摩擦阻力系数，μ＝μ2——钢丝绳摩擦阻力系数，μ＝；q ——钢丝绳 Ф 单位长度重量 1.8kg/m；L ——运输距离；根据以上计算 F 最大载荷最大运距最大倾角情况下提升所需要的牵引力，选用牵引力为 80KN 的无极绳绞车；完全满足实际需用要求。所选型号为 JWB-75JA无极绳调速机械绞车，主要技术参数型号牵引（KN）绳 速（m/s）电机功率（KW）轨距（㎜）钢丝绳直径（㎜）电压（V）滚筒直径（㎜）外形尺寸（㎜）快速慢速快速慢速JWB-75JA50801．58756006×19-Φ660/114010002940×1510×16502、绞车使用功率验算：精品文档---下载后可任意编辑N＝F 最大载荷·V/η＝5115×××1000＝37(kw)＜75(kw)说明：V——牵引速度 sη——绞车传动效率为选用 75kw 绞车功率富余量为（75-37）/37×100%＝100%3、钢丝绳安全系数验算：选用纤维芯钢丝绳 6×19—Ф钢丝绳每米重量 q＝1.8kg/m 钢丝绳破断拉力总合 F 总＝298 KNA＝F 总/（F 最大载荷＋F 张紧力附加）＝29800/(5115 ＋1000)kg＝＞Am＝(煤矿安全规程规定的安全系数)说明：A——提升钢丝绳安全系数 F 张紧力附加——为钢丝绳张紧力附加 所选钢丝绳通过以上演算符合提升设备安全需要。三、无极绳机械调速绞车的优点 选用无极绳调速机载绞车，可以满足井下工作面，顺槽和采区大巷，提升上、下山的设备和材料运输，可适用于坡度不大于 30°且起伏变化的轨道运输。 1、 可实现长运距巷道无接力直达运输，提高运输效率及安全可靠性； 2、 可实现电机空载起动、负载软起动，无起动掉道危险； 3、运输中可实现两档变速，满足不同物料、不同巷道条件的力矩、变速要求。 4、本设备吸收借鉴了绳牵引卡轨...
