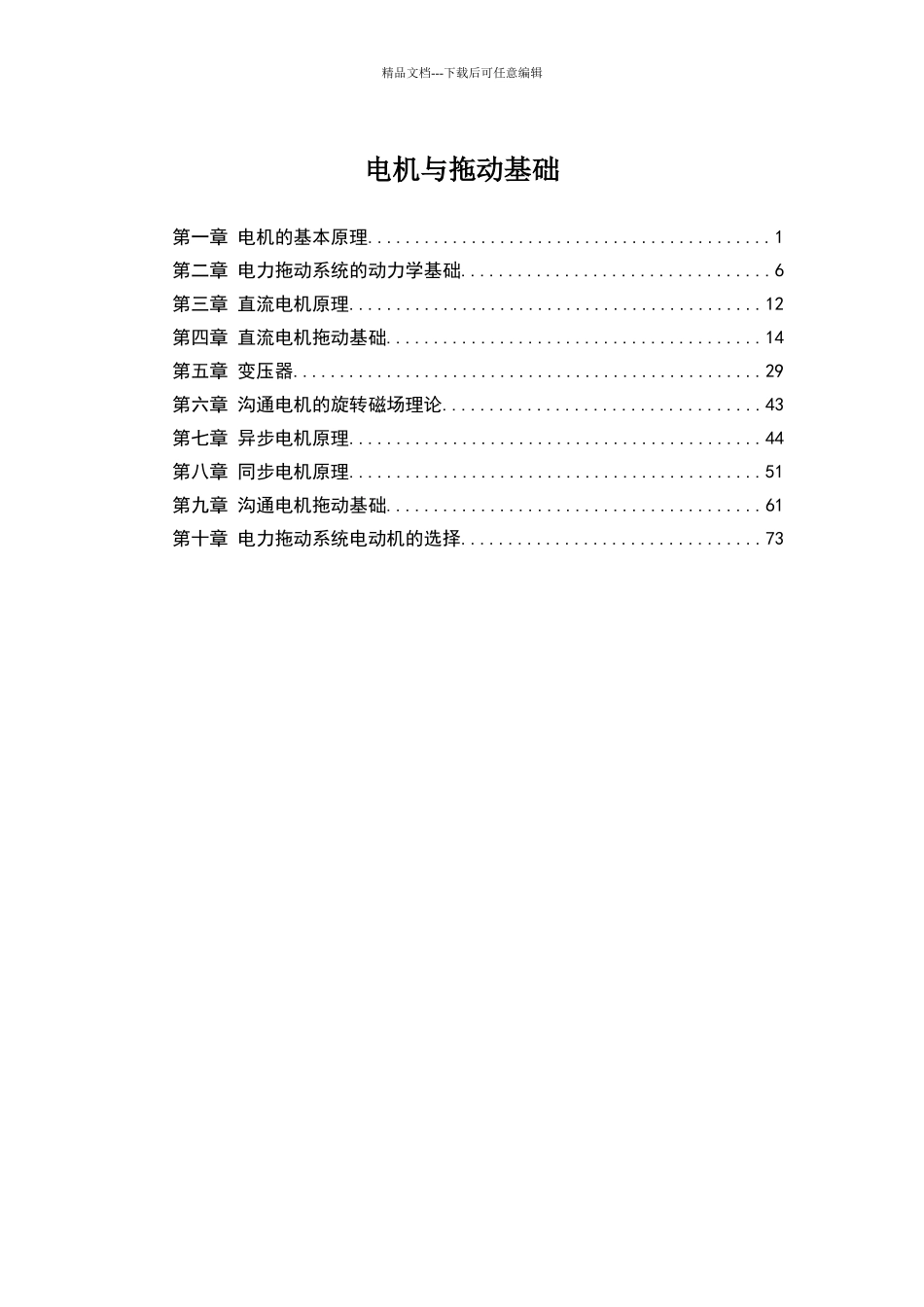

精品文档---下载后可任意编辑电机与拖动基础第一章 电机的基本原理...........................................1第二章 电力拖动系统的动力学基础.................................6第三章 直流电机原理............................................12第四章 直流电机拖动基础........................................14第五章 变压器..................................................29第六章 沟通电机的旋转磁场理论..................................43第七章 异步电机原理............................................44第八章 同步电机原理............................................51第九章 沟通电机拖动基础........................................61第十章 电力拖动系统电动机的选择................................73精品文档---下载后可任意编辑第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。答： 电与磁存在三个基本关系，分别是 （1）电磁感应定律：假如在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。感应电动势的大小与磁通的变化率成正比，即 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。 （2）导体在磁场中的感应电动势：假如磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。这种导体在磁场中运动产生的感应电动势的大小由下式给出 而感应电动势的方向由右手定则确定。 （3）载流导体在磁场中的电磁力：假如在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。载流导体受力的大小与导体在磁场中的位置有关 ，当导体与磁力线方向垂直时，所受的力最大，这时电磁力 F 与磁通密度 B、导体长度 l以及通电电流 i 成正比，即 电磁力的方向可由左手定则确定。1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。答： 磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这精品文档---下载后可任意编辑种人为造成的磁通闭合路径就称为磁路。而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。 磁路与电路之间有...
