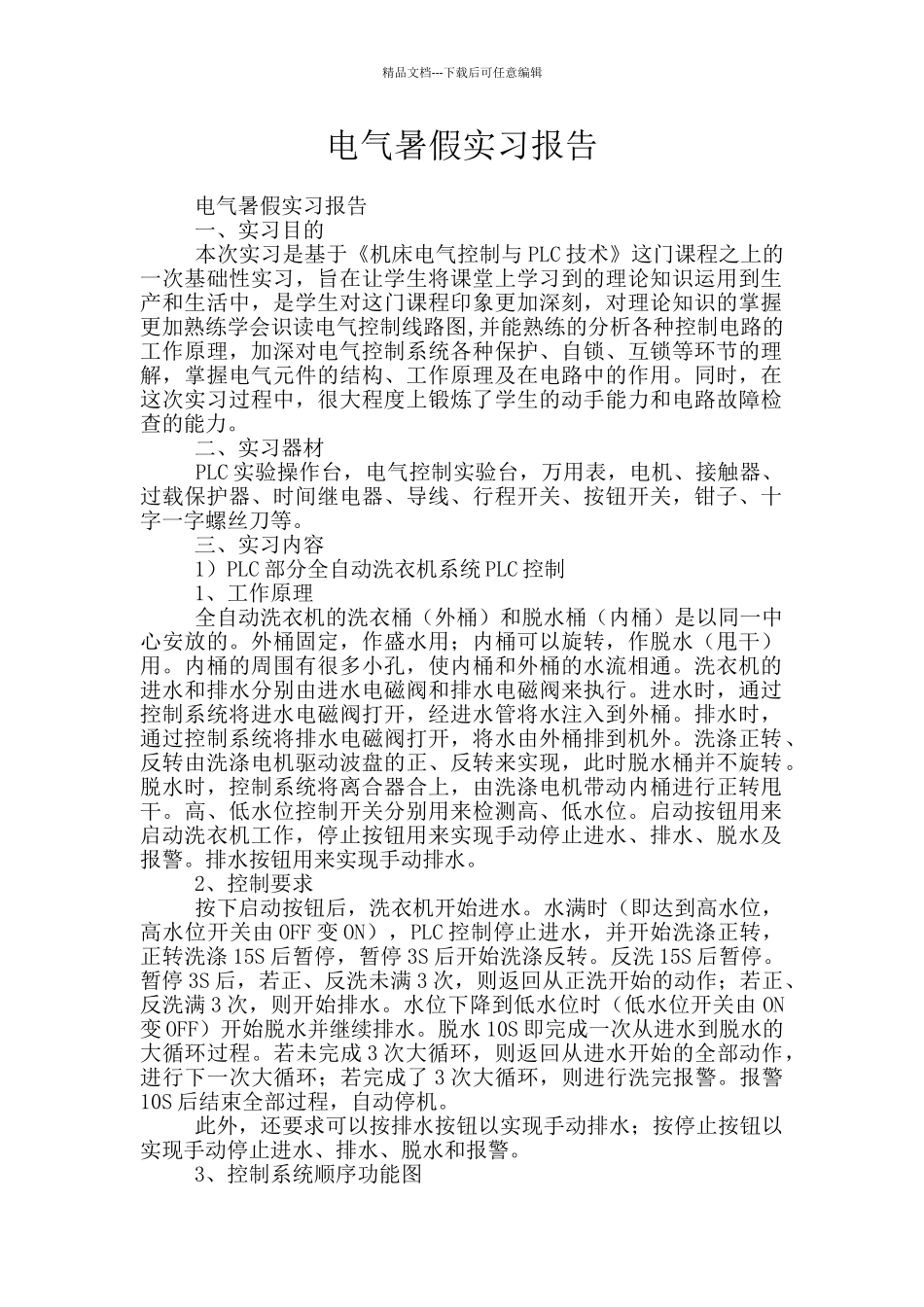

精品文档---下载后可任意编辑电气暑假实习报告 电气暑假实习报告 一、实习目的 本次实习是基于《机床电气控制与 PLC 技术》这门课程之上的一次基础性实习，旨在让学生将课堂上学习到的理论知识运用到生产和生活中，是学生对这门课程印象更加深刻，对理论知识的掌握更加熟练学会识读电气控制线路图,并能熟练的分析各种控制电路的工作原理，加深对电气控制系统各种保护、自锁、互锁等环节的理解，掌握电气元件的结构、工作原理及在电路中的作用。同时，在这次实习过程中，很大程度上锻炼了学生的动手能力和电路故障检查的能力。 二、实习器材 PLC 实验操作台，电气控制实验台，万用表，电机、接触器、过载保护器、时间继电器、导线、行程开关、按钮开关，钳子、十字一字螺丝刀等。 三、实习内容 1）PLC 部分全自动洗衣机系统 PLC 控制 1、工作原理 全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用；内桶可以旋转，作脱水（甩干）用。内桶的周围有很多小孔，使内桶和外桶的水流相通。洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过控制系统将进水电磁阀打开，经进水管将水注入到外桶。排水时，通过控制系统将排水电磁阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电机驱动波盘的正、反转来实现，此时脱水桶并不旋转。脱水时，控制系统将离合器合上，由洗涤电机带动内桶进行正转甩干。高、低水位控制开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作，停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。 2、控制要求 按下启动按钮后，洗衣机开始进水。水满时（即达到高水位，高水位开关由 OFF 变 ON），PLC 控制停止进水，并开始洗涤正转，正转洗涤 15S 后暂停，暂停 3S 后开始洗涤反转。反洗 15S 后暂停。暂停 3S 后，若正、反洗未满 3 次，则返回从正洗开始的动作；若正、反洗满 3 次，则开始排水。水位下降到低水位时（低水位开关由 ON变 OFF）开始脱水并继续排水。脱水 10S 即完成一次从进水到脱水的大循环过程。若未完成 3 次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了 3 次大循环，则进行洗完报警。报警10S 后结束全部过程，自动停机。 此外，还要求可以按排水按钮以实现手动排水；按停止按钮以实现手动停止进水、排水、脱水和报警。 3、控制系统顺序功能图精品文档---...
