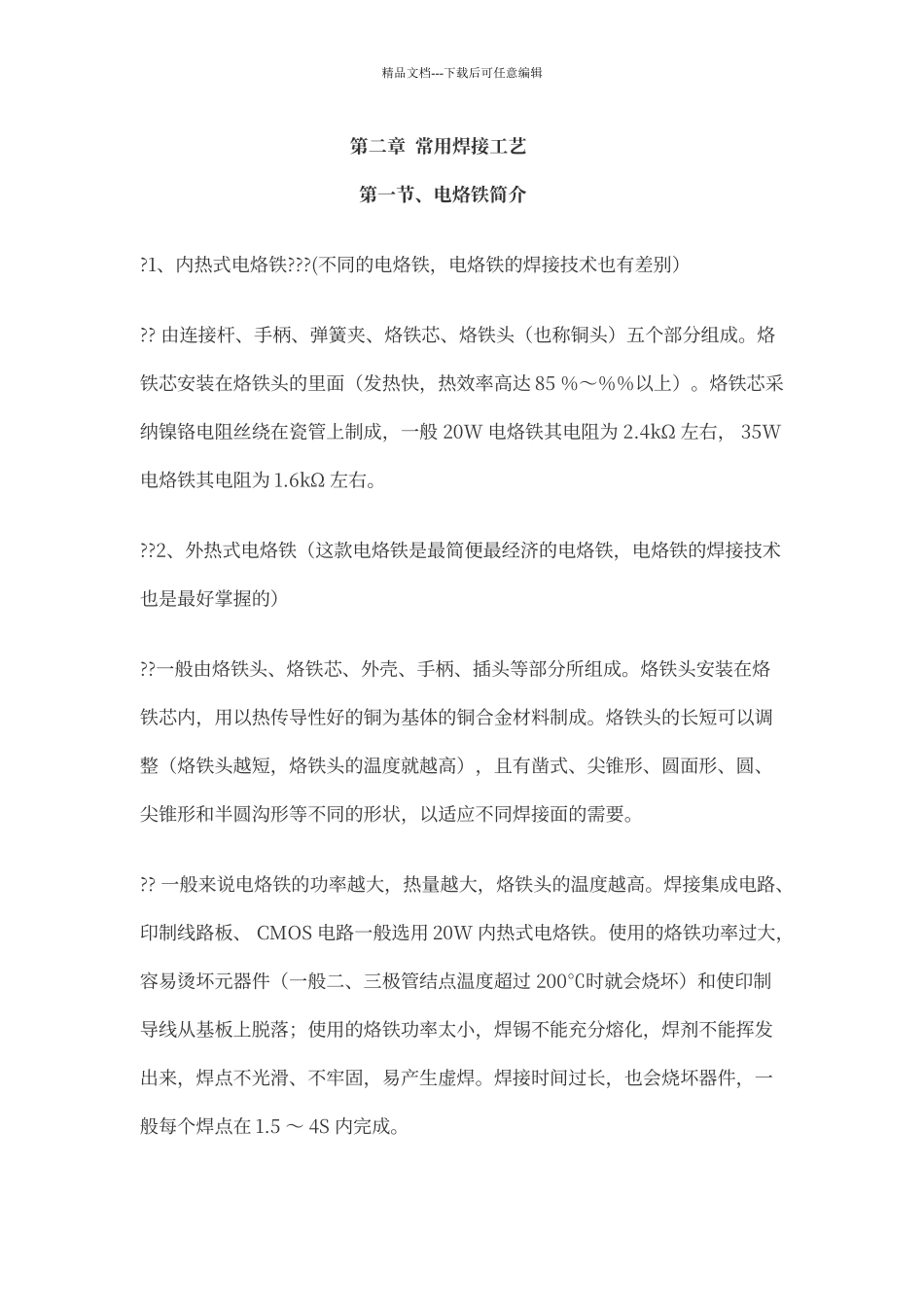

精品文档---下载后可任意编辑第二章 常用焊接工艺第一节、电烙铁简介?1、内热式电烙铁???(不同的电烙铁，电烙铁的焊接技术也有差别）?? 由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。烙铁芯安装在烙铁头的里面（发热快，热效率高达 85 ％～％％以上）。烙铁芯采纳镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为 2.4kΩ 左右， 35W 电烙铁其电阻为 1.6kΩ 左右。??2、外热式电烙铁（这款电烙铁是最简便最经济的电烙铁，电烙铁的焊接技术也是最好掌握的）??一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。?? 一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。焊接集成电路、印制线路板、 CMOS 电路一般选用 20W 内热式电烙铁。使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过 200℃时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。焊接时间过长，也会烧坏器件，一般每个焊点在 1.5 ～ 4S 内完成。精品文档---下载后可任意编辑? 3、其他烙铁? （1 ）恒温电烙铁（电烙铁的焊接技术最常使用的电烙铁）??恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。（2 ）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。不足之处是每次只能对一个焊点进行拆焊。?二、电烙铁的焊接技术????这里讲的焊接技术是指电子电路制作中常用的金属导体与焊锡之间的熔合。焊锡是用熔点约为 183 度的铅锡合金。市售焊锡常制成条状或丝状，有的焊锡还含有松香，使用起来更为方便。??? 1、握持电烙铁的方法（电烙铁的焊接技术方法）???? 通常握持电烙铁的方法有握笔法和握拳法两种。???（1）、握笔法。适用于轻巧型的烙铁如 30W 的内热式。它的烙铁头是直的，头端锉成一个斜面或圆锥状的，适宜焊接面积较小的焊盘。精品文档---下载后可任意编辑???（2）、握拳法。适用于功率较大的烙铁，我们做电子制...
