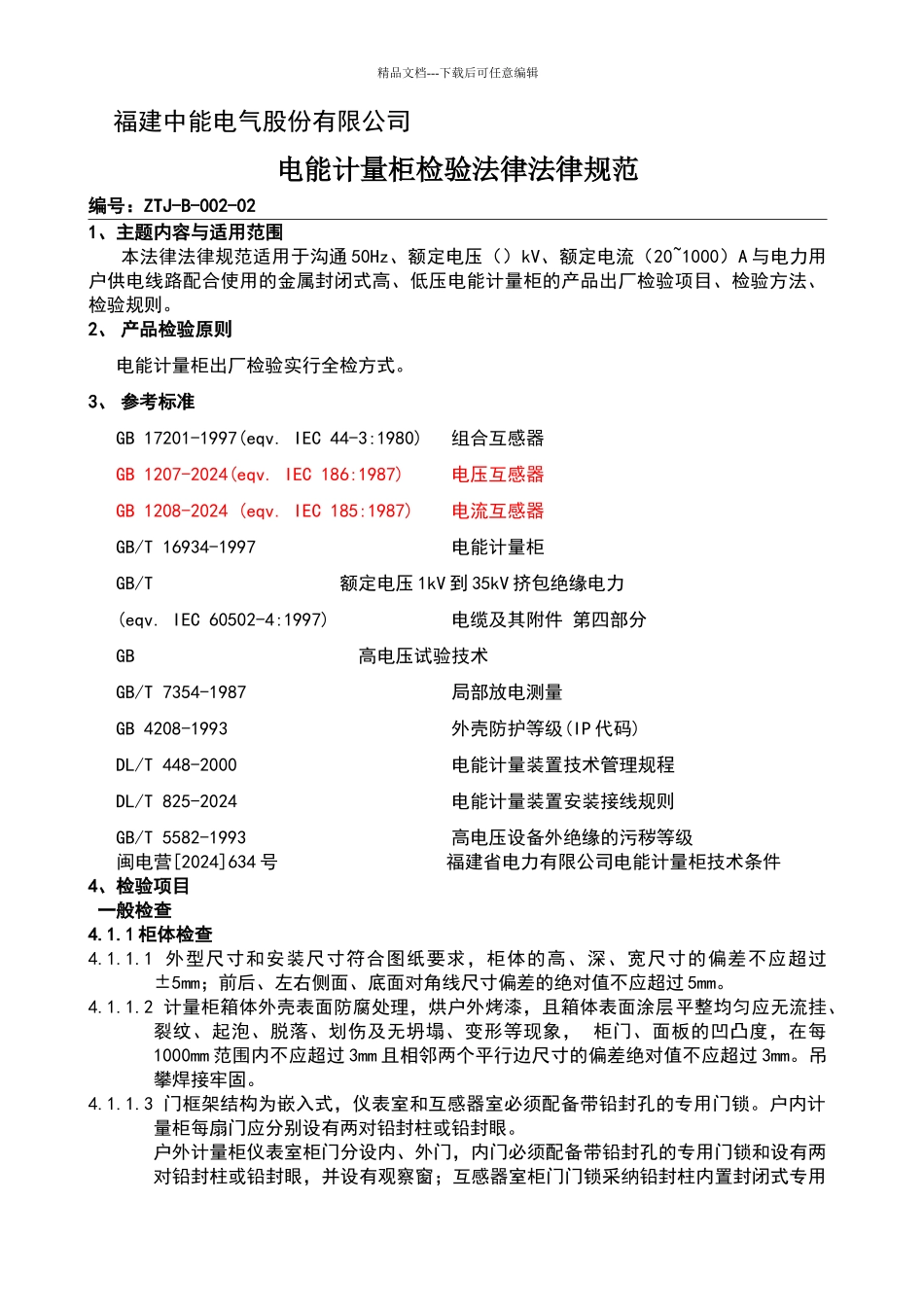

电能计量柜检验规范

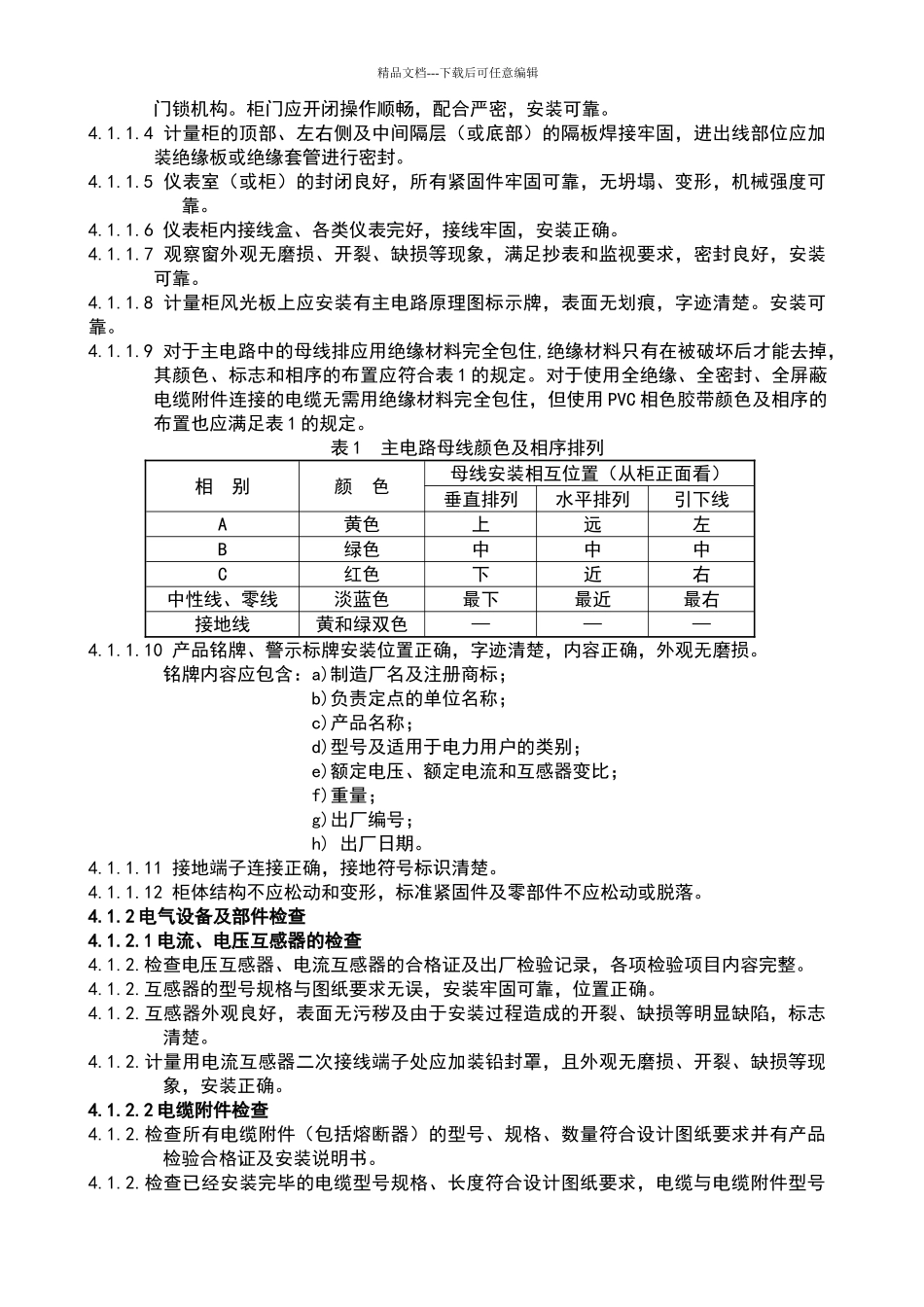

精品文档---下载后可任意编辑福建中能电气股份有限公司电能计量柜检验法律法律规范编号：ZTJ-B-002-02 1、主题内容与适用范围本法律法律规范适用于沟通 50Hz、额定电压（）kV、额定电流（20~1000）A 与电力用户供电线路配合使用的金属封闭式高、低压电能计量柜的产品出厂检验项目、检验方法、检验规则。2、 产品检验原则电能计量柜出厂检验实行全检方式。3、 参考标准GB 17201-1997(eqv. IEC 44-3:1980) 组合互感器 GB 1207-2024(eqv. IEC 186:1987) 电压互感器 GB 1208-2024 (eqv. IEC 185:1987) 电流互感器 GB/T 16934-1997 电能计量柜 GB/T 额定电压 1kV 到 35kV 挤包绝缘电力(eqv. IEC 60502-4:1997) 电缆及其附件 第四部分GB 高电压试验技术GB/T 7354-1987 局部放电测量GB 4208-1993 外壳防护等级(IP 代码)DL/T 448-2000 电能计量装置技术管理规程DL/T 825-2024 电能计量装置安装接线规则GB/T 5582-1993 高电压设备外绝缘的污秽等级闽电营[2024]634 号 福建省电力有限公司电能计量柜技术条件4、检验项目 一般检查 4.1.1 柜体检查4.1.1.1 外型尺寸和安装尺寸符合图纸要求，柜体的高、深、宽尺寸的偏差不应超过±5mm；前后、左右侧面、底面对角线尺寸偏差的绝对值不应超过 5mm。4.1.1.2 计量柜箱体外壳表面防腐处理，烘户外烤漆，且箱体表面涂层平整均匀应无流挂、裂纹、起泡、脱落、划伤及无坍塌、变形等现象， 柜门、面板的凹凸度，在每1000mm 范围内不应超过 3mm 且相邻两个平行边尺寸的偏差绝对值不应超过 3mm。吊攀焊接牢固。4.1.1.3 门框架结构为嵌入式，仪表室和互感器室必须配备带铅封孔的专用门锁。户内计量柜每扇门应分别设有两对铅封柱或铅封眼。户外计量柜仪表室柜门分设内、外门，内门必须配备带铅封孔的专用门锁和设有两对铅封柱或铅封眼，并设有观察窗；互感器室柜门门锁采纳铅封柱内置封闭式专用精品文档---下载后可任意编辑门锁机构。柜门应开闭操作顺畅，配合严密，安装可靠。4.1.1.4 计量柜的顶部、左右侧及中间隔层（或底部）的隔板焊接牢固，进出线部位应加装绝缘板或绝缘套管进行密封。4.1.1.5 仪表室（或柜）的封闭良好，所有紧固件牢固可靠，无坍塌、变形，机械强度可靠。4.1.1.6 仪表柜内接线盒、各类仪表完好，接线牢固，安装正确。4.1.1.7 观察窗外观无磨损、开裂、缺损等现象，满足抄表和监视要求，密封良好，安装可靠。4.1.1.8 计量柜风光板上应...
