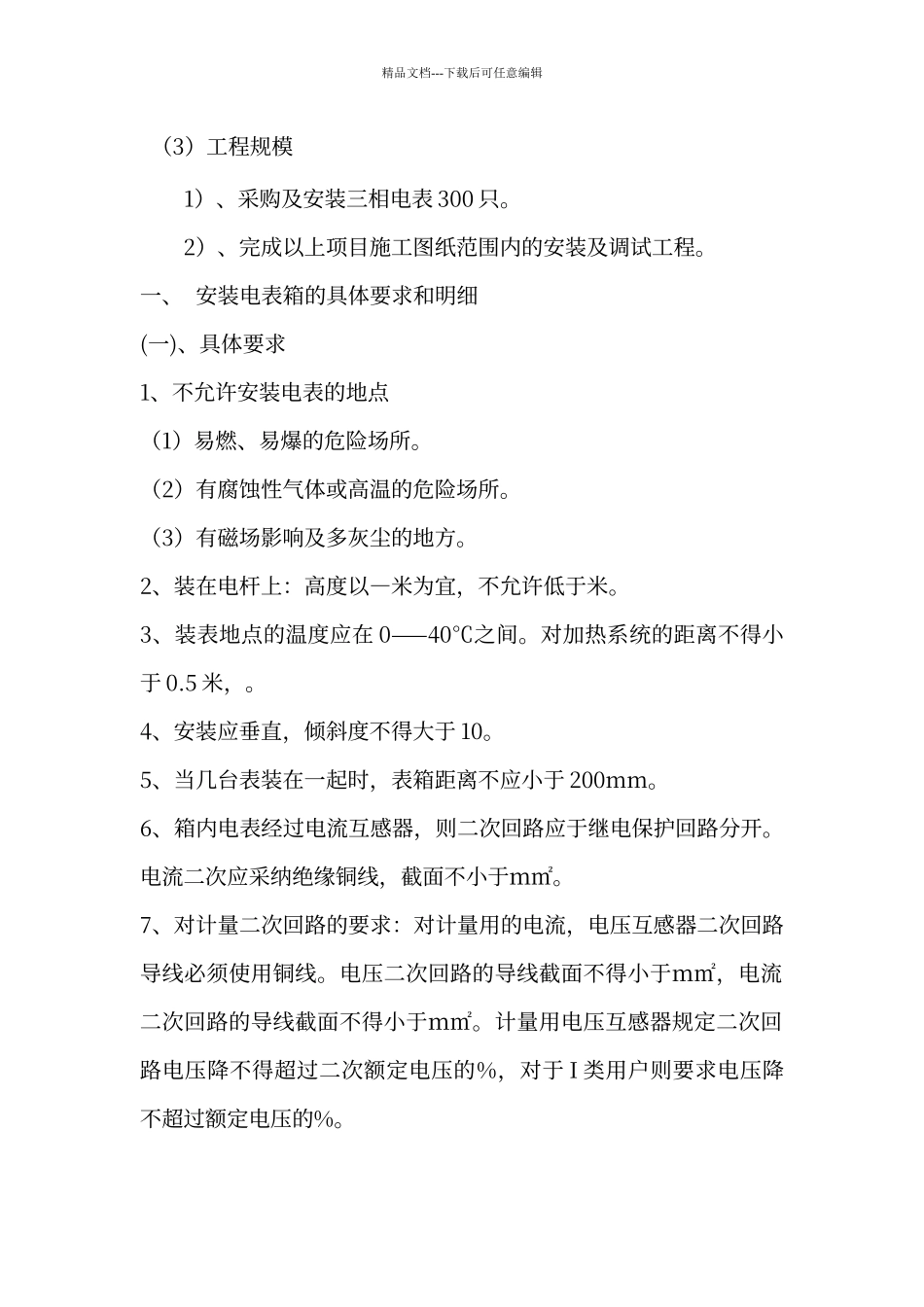

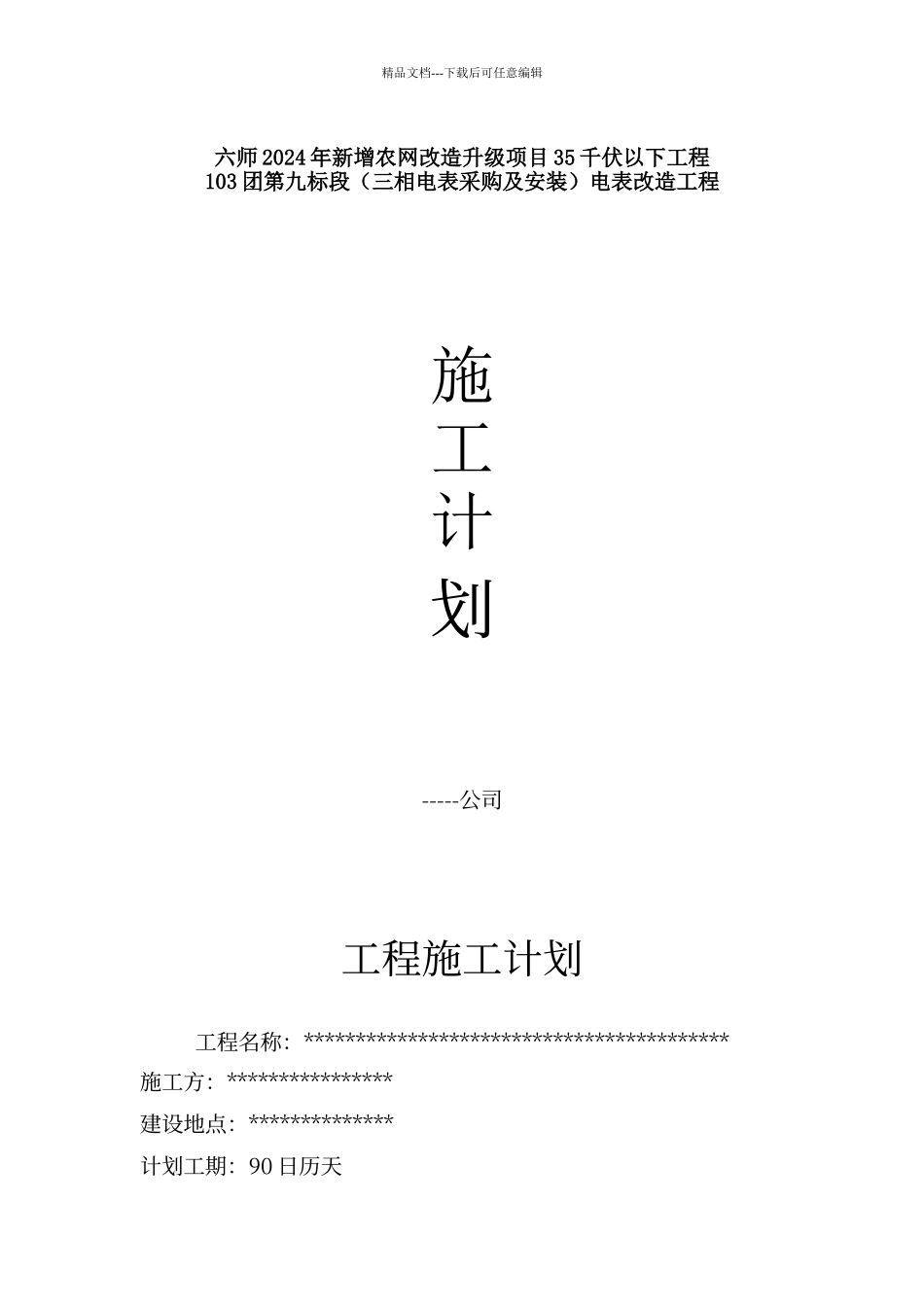

精品文档---下载后可任意编辑六师 2024 年新增农网改造升级项目 35 千伏以下工程103 团第九标段（三相电表采购及安装）电表改造工程施工计划-----公司工程施工计划工程名称：*****************************************施工方：****************建设地点：**************计划工期：90 日历天精品文档---下载后可任意编辑（3）工程规模1）、采购及安装三相电表 300 只。2）、完成以上项目施工图纸范围内的安装及调试工程。一、 安装电表箱的具体要求和明细(一)、具体要求1、不允许安装电表的地点（1）易燃、易爆的危险场所。（2）有腐蚀性气体或高温的危险场所。（3）有磁场影响及多灰尘的地方。2、装在电杆上：高度以—米为宜，不允许低于米。3、装表地点的温度应在 0——40℃之间。对加热系统的距离不得小于 0.5 米，。4、安装应垂直，倾斜度不得大于 10。5、当几台表装在一起时，表箱距离不应小于 200mm。6、箱内电表经过电流互感器，则二次回路应于继电保护回路分开。电流二次应采纳绝缘铜线，截面不小于ｍ㎡。7、对计量二次回路的要求：对计量用的电流，电压互感器二次回路导线必须使用铜线。电压二次回路的导线截面不得小于ｍ㎡，电流二次回路的导线截面不得小于ｍ㎡。计量用电压互感器规定二次回路电压降不得超过二次额定电压的%，对于 I 类用户则要求电压降不超过额定电压的%。精品文档---下载后可任意编辑（二）电表的接线安装电表的型号为 DTZY1591C 型，它是三相四线有功电能表。电表的接线图：1、4、7 接电流互感器二次侧 S1 端，即电流进线端；3、6、9 接电流互感器二次侧 S2 端，即电流出线端；2、5、8 分别接三相电源；10、11 接零端。为了安全，应将电流互感器 S2 端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即 1、2、3 为一组，4、5、6 为一组，7、8、9 为一组。二、 安装人员安排工作总负责人：杨芳协调人及联系人：王军现场负责人：张书亮 万帅工作班成员：新疆金昌源电力有限公司三、 安全技术措施1、安装期间要停电。停电前要提前通知影响用电的相关单位，保安装人员安全。2、停电前，确认停电范围，恢复送电时确认系统无不安全因素。3、安装中要严格执行保证安全的组织措施及技术措施，保证人身安全及设备安全。4、安装中严格执行段《维修操作规程》、《安全工作规程》，正确佩戴劳保用品，做好安全防护。 5、安装前工作负责人应向工作人员讲明工作内...
