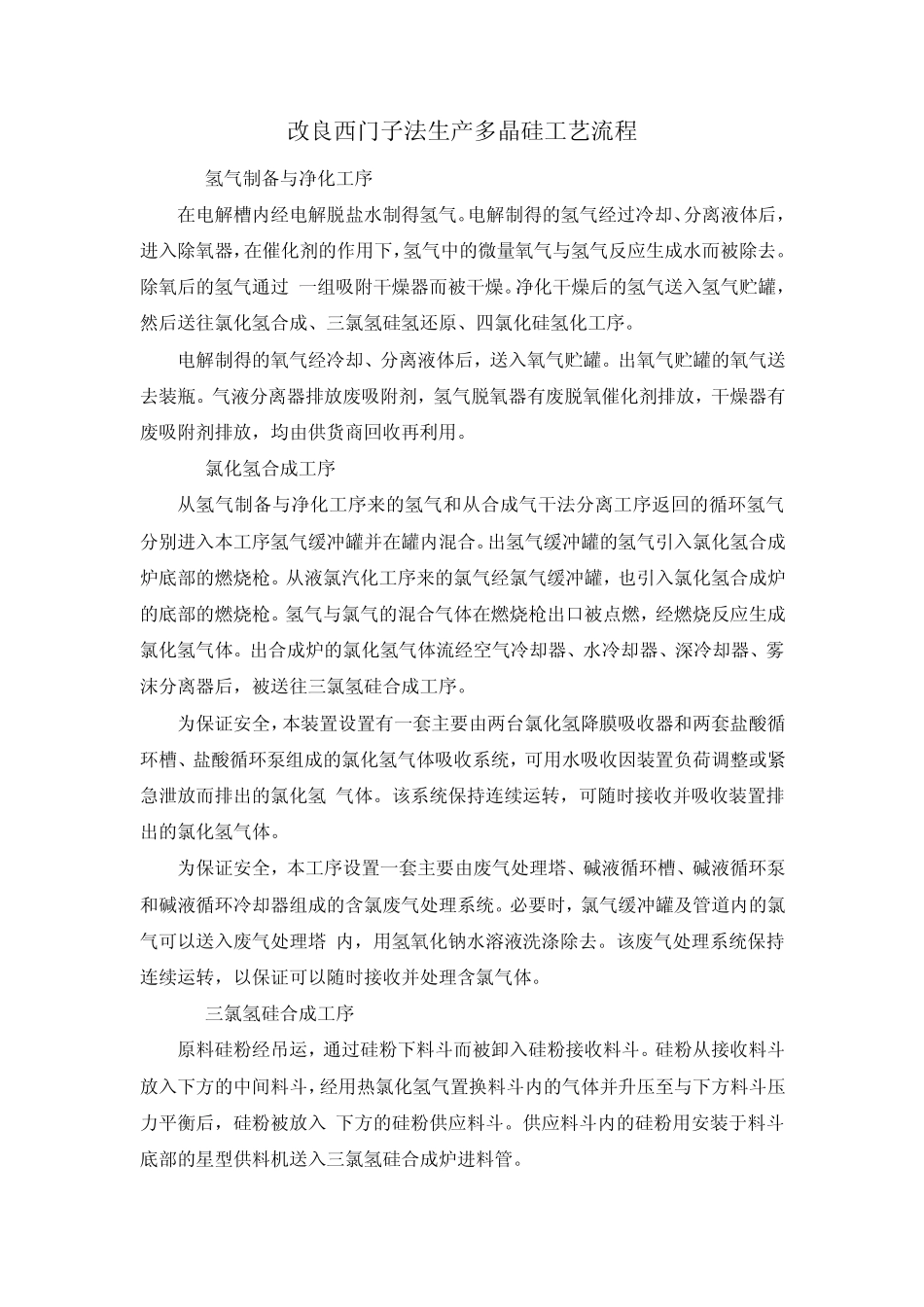

改良西门子法生产多晶硅工艺流程_第1页
1/7

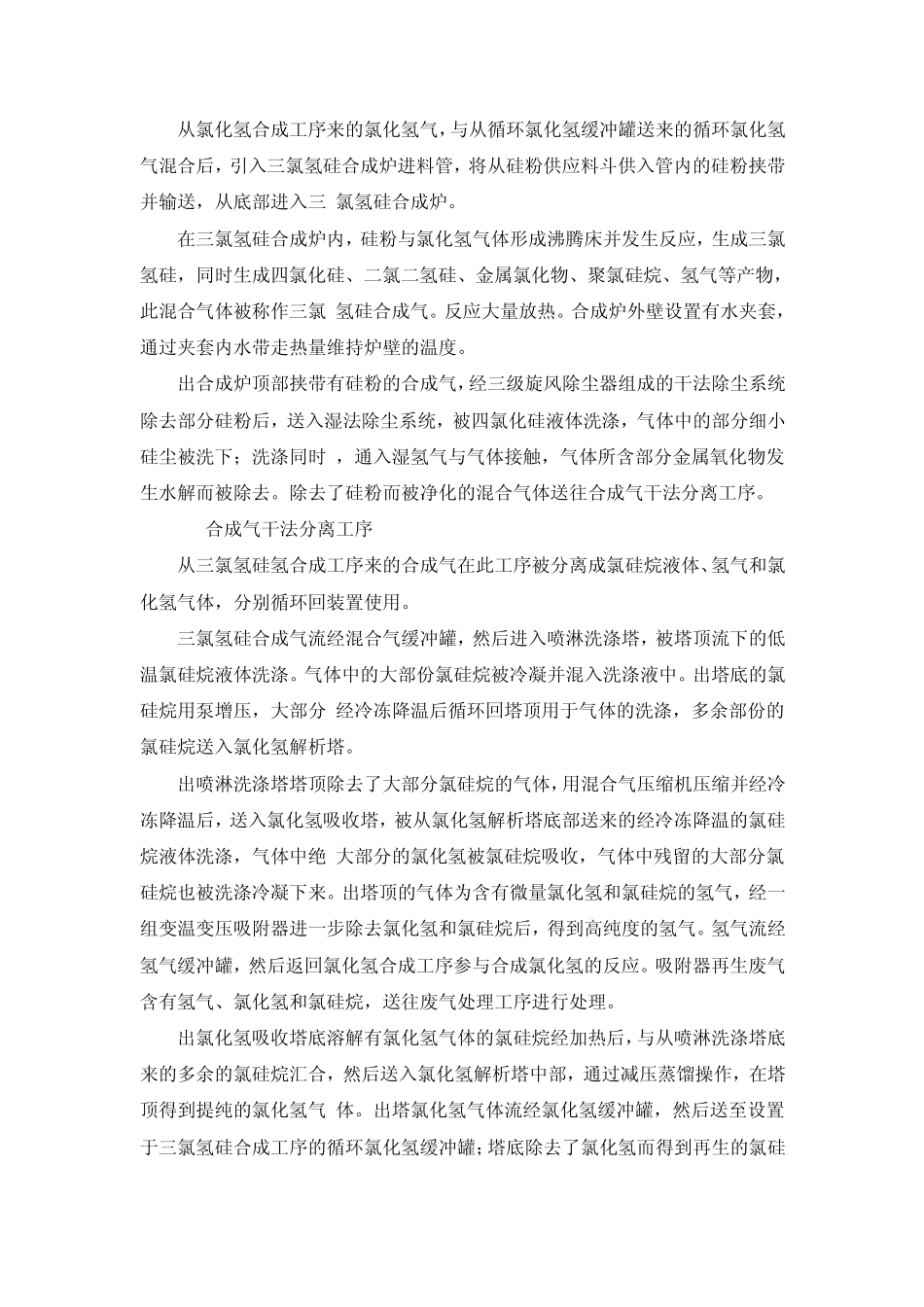

改良西门子法生产多晶硅工艺流程_第2页
2/7

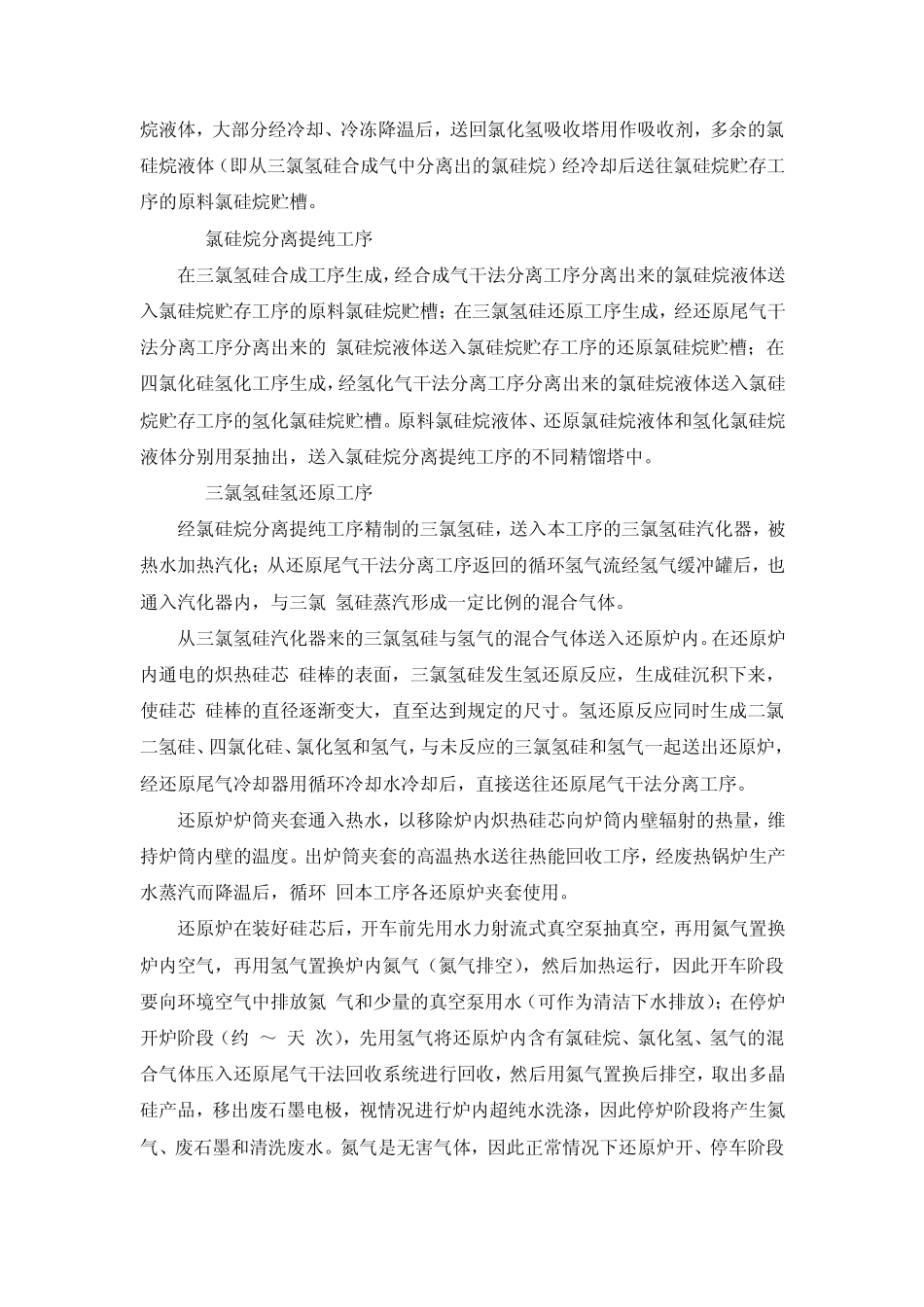

改良西门子法生产多晶硅工艺流程_第3页
3/7
改良西门子法生产多晶硅工艺流程 1. 氢气制备与净化工序 在电解槽内经电解脱盐水制得氢气。电解制得的氢气经过冷却、分离液体后,进入除氧器,在催化剂的作用下,氢气中的微量氧气与氢气反应生成水而被除去。除氧后的氢气通过 一组吸附干燥器而被干燥。净化干燥后的氢气送入氢气贮罐,然后送往氯化氢合成、三氯氢硅氢还原、四氯化硅氢化工序。 电解制得的氧气经冷却、分离液体后,送入氧气贮罐。出氧气贮罐的氧气送去装瓶。气液分离器排放废吸附剂,氢气脱氧器有废脱氧催化剂排放,干燥器有废吸附剂排放,均由供货商回收再利用。 2. 氯化氢合成工序 从氢气制备与净化工序来的氢气和从合成气干法分离工序返回的循环氢气分别进入本工序氢气缓冲罐并在罐内混合。出氢气缓冲罐的氢气引入氯化氢合成炉底部的燃烧枪。从液氯汽化工序来的氯气经氯气缓冲罐,也引入氯化氢合成炉的底部的燃烧枪。氢气与氯气的混合气体在燃烧枪出口被点燃,经燃烧反应生成氯化氢气体。出合成炉的氯化氢气体流经空气冷却器、水冷却器、深冷却器、雾沫分离器后,被送往三氯氢硅合成工序。 为保证安全,本装置设置有一套主要由两台氯化氢降膜吸收器和两套盐酸循环槽、盐酸循环泵组成的氯化氢气体吸收系统,可用水吸收因装置负荷调整或紧急泄放而排出的氯化氢 气体。该系统保持连续运转,可随时接收并吸收装置排出的氯化氢气体。 为保证安全,本工序设置一套主要由废气处理塔、碱液循环槽、碱液循环泵和碱液循环冷却器组成的含氯废气处理系统。必要时,氯气缓冲罐及管道内的氯气可以送入废气处理塔 内,用氢氧化钠水溶液洗涤除去。该废气处理系统保持连续运转,以保证可以随时接收并处理含氯气体。 3. 三氯氢硅合成工序 原料硅粉经吊运,通过硅粉下料斗而被卸入硅粉接收料斗。硅粉从接收料斗放入下方的中间料斗,经用热氯化氢气置换料斗内的气体并升压至与下方料斗压力平衡后,硅粉被放入 下方的硅粉供应料斗。供应料斗内的硅粉用安装于料斗底部的星型供料机送入三氯氢硅合成炉进料管。 从氯化氢合成工序来的氯化氢气,与从循环氯化氢缓冲罐送来的循环氯化氢气混合后,引入三氯氢硅合成炉进料管,将从硅粉供应料斗供入管内的硅粉挟带并输送,从底部进入三 氯氢硅合成炉。 在三氯氢硅合成炉内,硅粉与氯化氢气体形成沸腾床并发生反应,生成三氯氢硅,同时生成四氯化硅、二氯二氢硅、金属氯化物、聚氯硅烷、氢气等产物,此混合气体被称作三氯 氢硅合成气。反应...
