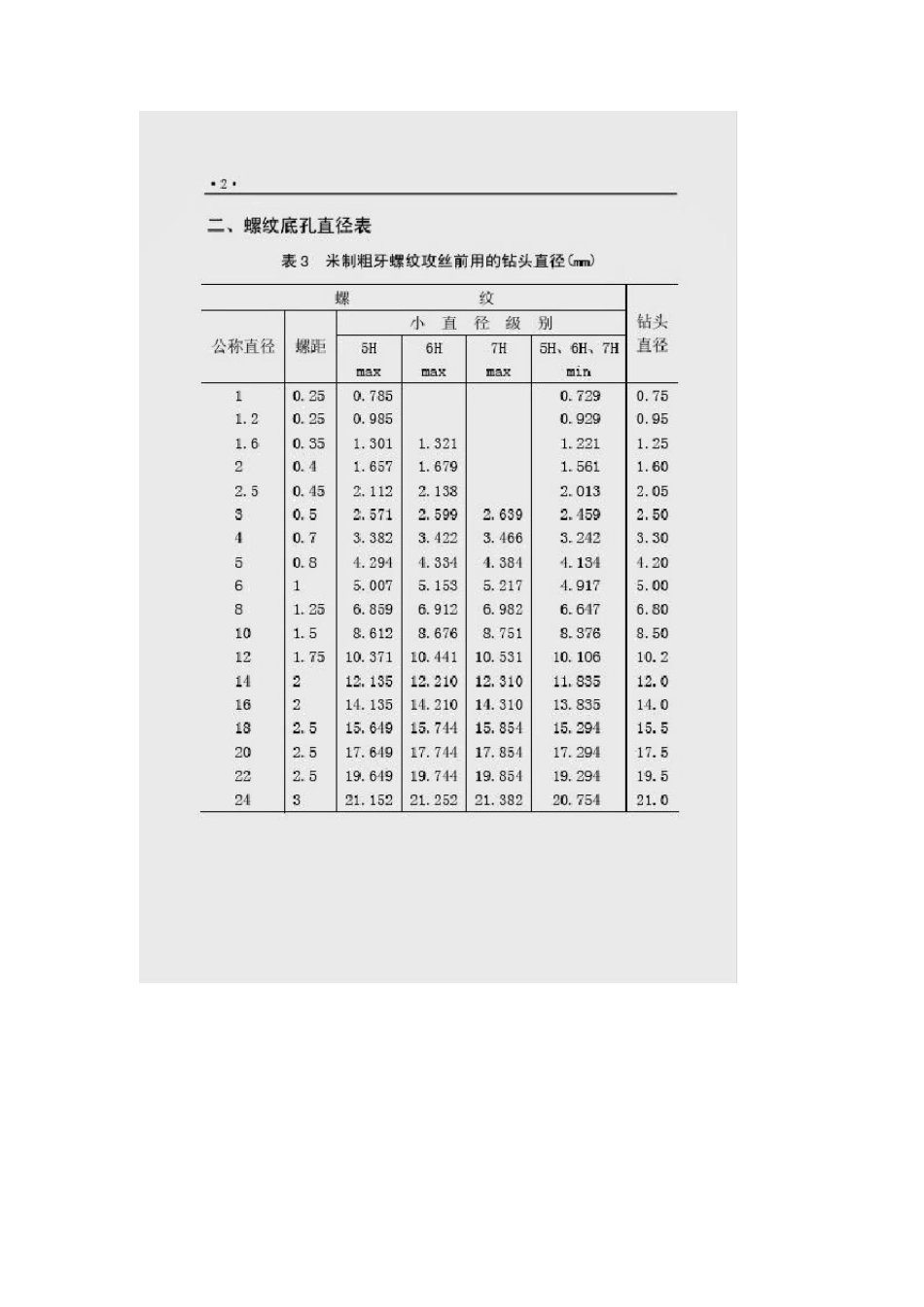

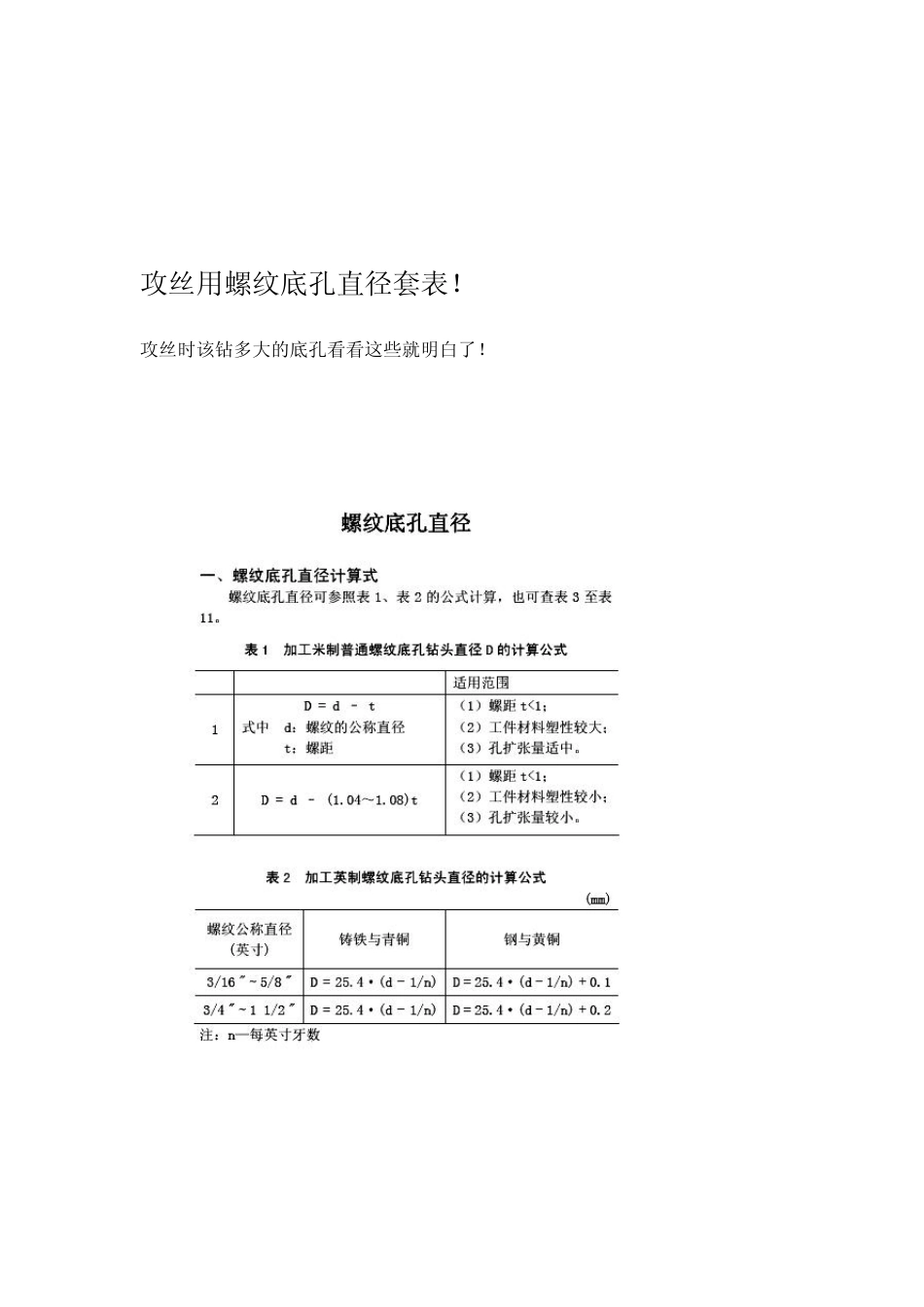

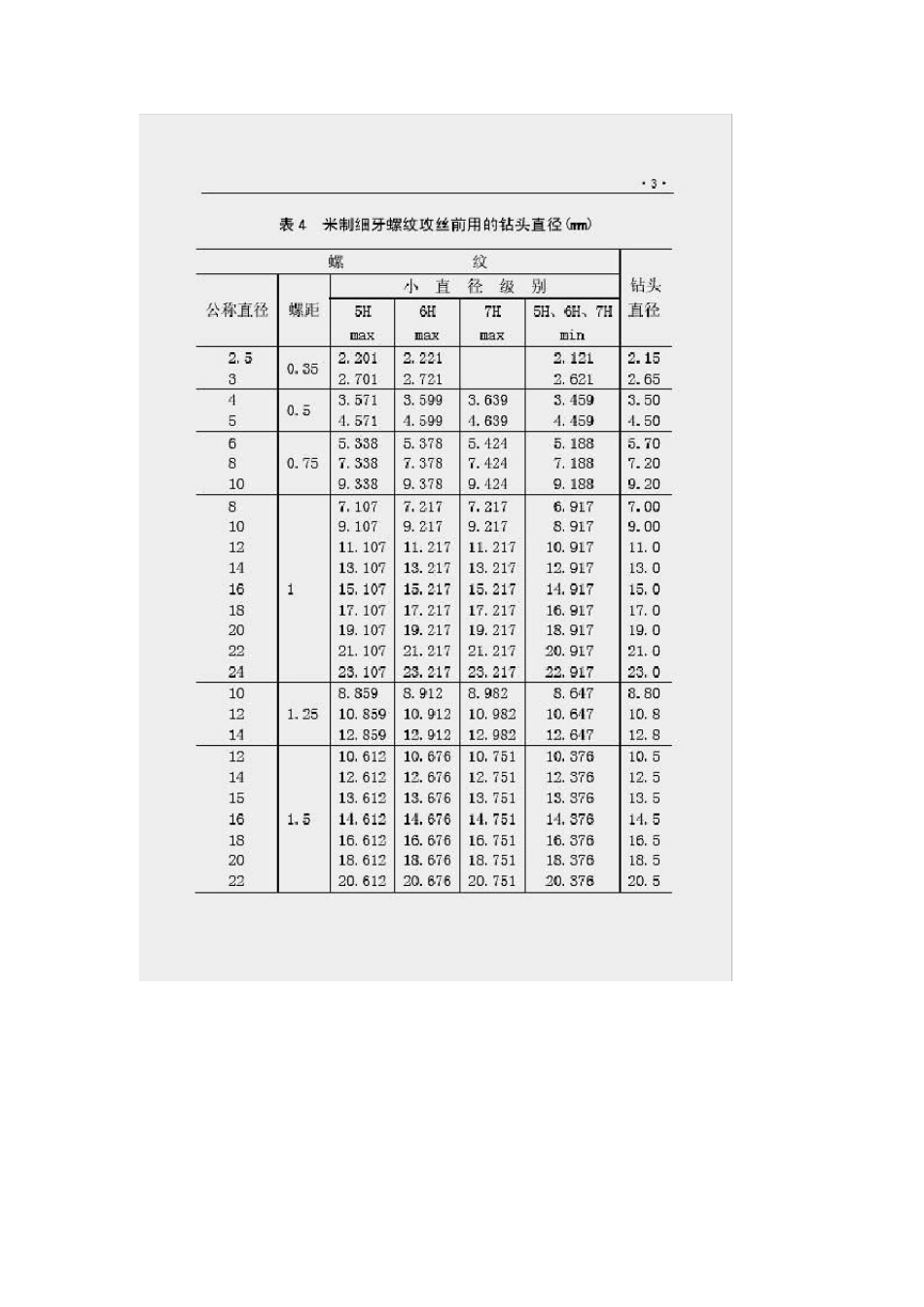

攻丝用螺纹底孔直径套表！ 攻丝时该钻多大的底孔看看这些就明白了！ 螺纹的标注规定 螺纹的标注包括螺纹标记的标注、螺纹长度的标注和螺纹副的标注。 1常用螺纹的标记 普通螺纹应用最广，它的标记由三部分组成，即螺纹代号、公差带代号和旋合长 度代号，每部分用横线隔开；其中螺纹代号又包括特征代号、公称直径、螺距和旋向。标记格式为： 特征代号 公称直径×螺距 旋向- 公差带代号- 旋合长度代号 例如，标记M20×1 5LH-5g6g-S，其含义为： 普通螺纹(M) ，公称直径为20 mm ，细牙，螺距为1 5 mm ，左旋(LH) ；中径公差带代号为5g ，顶径公差带代号为6g ；短旋合长度(S) 。 上述普通螺纹的标记规定中，还需说明的是：粗牙螺纹不注螺距，右旋时不注旋向；中径和顶径公差带代号相同时只注一次( 如 6H) ；旋合长度共分三组，即长(L) 、短(S) 和中等(N) ，中等旋合长度可省略标注 N 。 各种常用的螺纹标记列于表 7-1 中，其中梯形和锯齿形螺纹为多线螺纹时，螺距应注在括弧中，并冠以 P 字，括弧前注写导程。 另外，管螺纹( 含 NPT 、G 、R1、R2、Rc 、Rp 螺纹) 的标记中( 见表 7-1) ，紧随特征代号之后的分数( 如 3/8) 称为尺寸代号。 表 7-1 标准螺纹的标记 螺纹类别 标准编号 特征代号 标记示例 螺纹副标记示例 说明 普通螺纹 GB/T197-2003 M M10-5g6g-s M20×2LH-6H M 20×2LH-6H/6G 普通螺纹粗牙不注螺距 小螺纹 GB/T 15054.4-1994 S S 0.8 4H5S 1.2 LH5h3 S 0.94H5/5h3 内螺纹中径公差等级为5级； 外螺纹中径公差带为5h ，顶径公差等级为3 级 梯形螺纹 GB/T 5796.4-1986 Tr Tr40×7-7H Tr40×14(P7)LH-7e Tr36×6-7H/7e 公差带代号只指中径的公差带，无短旋合长度 锯齿形螺纹 GB/T 13576-1992 B B40×7-7H B40×14(P7)LH-8c-L B40×7-7A/7c 同梯形螺纹说明 60°密封管螺纹 圆锥内（外）螺纹 GB/T 12716-2002 NPT NPT3/8-LH 内、外螺纹均只有一种公差带，过不标记； 左旋时，尺寸代号后加“LH” 圆柱内螺纹 NPSC NPSC3/8 55°非密封管螺纹 GB/T 7307-2001 G G 11/2A G1/2-LH 仅需标记外螺纹的标记代号 外螺纹公差等级分 A级和 B级两种；内螺纹公差等级只有一种，故不标记 55°密封管螺纹 圆锥外螺纹 GB/T 7306.1~7306.2-2000 R1 R1 3 Rc/R2 3/4 Rp/R1 3 R1 表示与圆柱内螺纹相配合的圆锥外...
