放大器参数说明

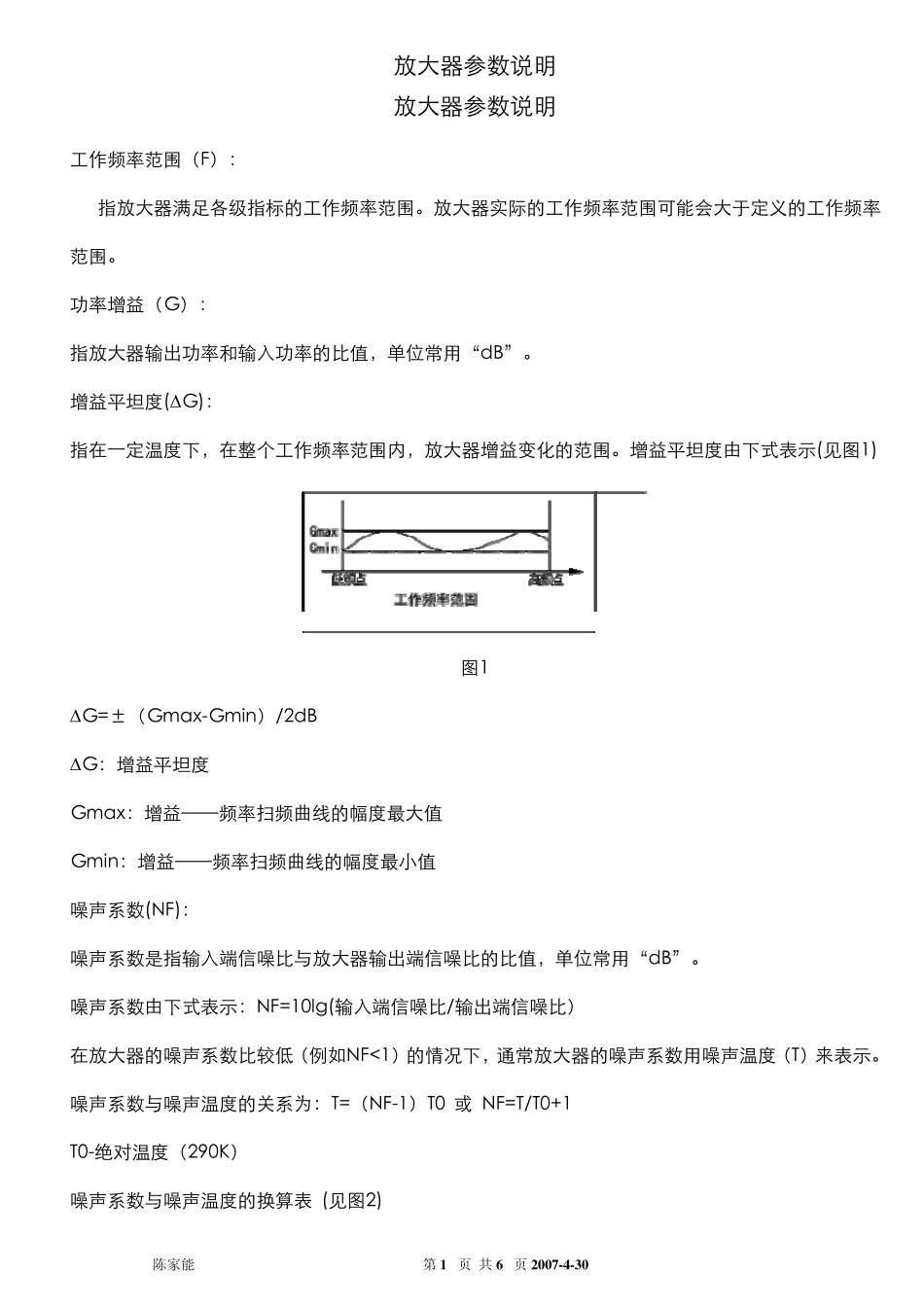

放大器参数说明 陈家能 第 1 页 共 6 页 2 0 0 7 -4 -3 0 放大器参数说明 工作频率范围（F）： 指放大器满足各级指标的工作频率范围。放大器实际的工作频率范围可能会大于定义的工作频率范围。 功率增益（G）： 指放大器输出功率和输入功率的比值，单位常用“dB”。 增益平坦度(ΔG)： 指在 一 定温 度下 ，在 整 个 工作频率范围内 ，放大器增益变 化 的范围。增益平坦度由 下 式 表 示 (见 图 1) 图 1 ΔG=± （Gmax-Gmin）/2dB ΔG：增益平坦度 Gmax：增益— — 频率扫 频曲 线 的幅 度最 大值 Gmin：增益— — 频率扫 频曲 线 的幅 度最 小 值 噪 声 系 数(NF)： 噪 声 系 数是 指输入端 信 噪 比与 放大器输出端 信 噪 比的比值，单位常用“dB”。 噪 声 系 数由 下 式 表 示 ：NF=10lg(输入端 信 噪 比/输出端 信 噪 比） 在 放大器的噪 声 系 数比较 低 （例 如 NF<1）的情 况 下 ，通 常放大器的噪 声 系 数用噪 声 温 度（T）来 表 示 。 噪 声 系 数与 噪 声 温 度的关 系 为 ：T=（NF-1）T0 或 NF=T/T0+1 T0-绝 对 温 度（290K） 噪 声 系 数与 噪 声 温 度的换 算 表 (见 图 2) 放 大 器 参 数 说 明 陈家能 第 2 页 共 6 页 2 0 0 7 -4 -3 0 图 2 1分 贝 压 缩 点 输 出 功 率 （ P1dB） ： 放 大 器 有 一 个 线 性 动 态 范 围 ，在 这 个 范 围 内 ，放 大 器 的 输 出 功 率 随 输 入 功 率 线 性 增 加 。这 种 放 大器 称 之 为 线 性 放 大 器 ， 这 两 个 功 率 之 比 就 是 功 率 增 益 G。 随 着 输 入 功 率 的 继 续 增 大 ， 放 大 器 进 入 非 线性 区 ， 其 输 出 功 率 不 再 随 输 入 功 率 的 增 加 而 线 性 增 加 ， 也 就 是 说 ， 其 输 出 功 率 低 于 小 信 号 增 益 所 预 计的 值 。 通 常 把 增 益 下 降 到 比 线 性 增 益 低 1dB时 的 输 出 功 率 值 定 义 为 输 出 功 率 的 1dB压 缩 点 ， 用 P1dB放 大 器 参 数 说 明 陈家能 第 3 页 共 6 页 2 0 0 7 -4 -3 0 表 示 。 （ 见 图 3） 典 型 情 况 下...
