故障录波器技术规范书

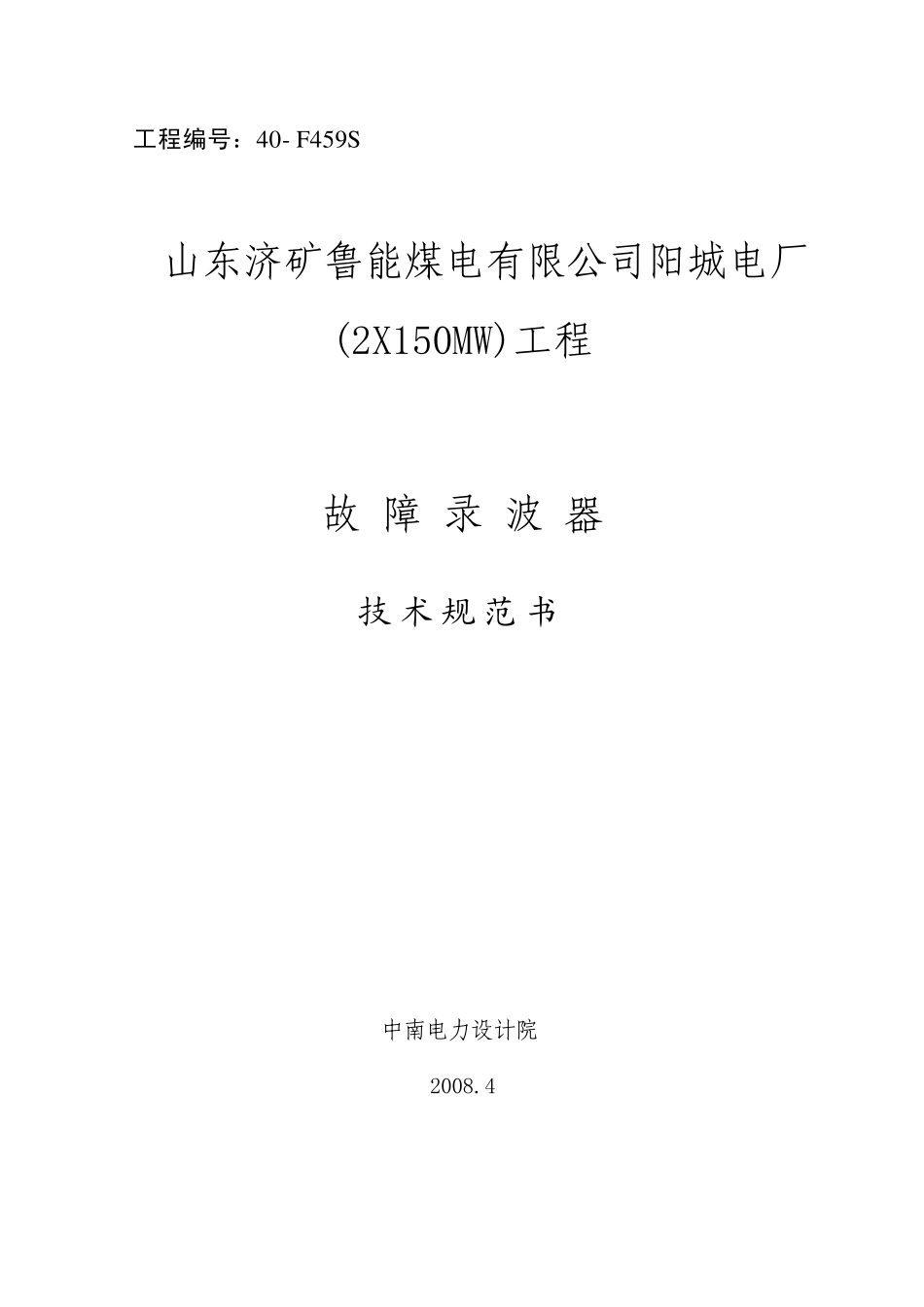

工程编号：40- F459S 山东济矿鲁能煤电有限公司阳城电厂(2X150MW)工程 故 障 录 波 器 技术规范书 中南电力设计院 2008.4 目 录 1.总则 2.技术要求 3.设备规范 4.技术服务 5.买方工作 6. 工作安排 7. 备品备件及专用工具 8.质量保证和试验 9.包装、运输和储存 附录A： 供方填写的技术表格 附录B： 线路故障录波装置的输入模拟量和开关量 附录C： 主变压器故障录波装置的输入模拟量和开关量 1 1 总则 1.1本设备技术规范书适用于山东济矿鲁能煤电有限公司阳城电厂(2X150MW)工程220千伏线路及220千伏母线故障录波器、＃1发电机变压器组（含＃1高厂变和起备变）、＃2发电机变压器组（含＃2高厂变）的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本设备技术规范书提出的是最低限度的技术要求，供方应提供符合本规范书和工业标准的优质产品。 1.3本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 1.5本设备技术规范书经供需双方确认后作为订合同的技术附件，与合同正文具有同等的法律效力。 1.6设备技术规范书未尽事宜，由供需双方协商确定。 2.技术要求 2.1标准： 下列标准所包含的条文，通过在本协议书中引用而构成本协议书的条文。所示标准均应采用最新有效版本。 GB191 《包装储运图示标志》 GB2423 《电工电子产品环境试验规程》 GB4858 《电气继电器的绝缘试验》 GB6126 《静态继电器及保护装臵的电气干扰试验》 GB7261 《继电器和继电保护装臵基本试验方法》 GB11287 《继电器，继电保护装臵振荡（正弦）试验》 GB14285 《继电保护和安全自动装臵技术规程》 GB/T14537 《量度继电器和保护装臵的冲击和碰撞试验》 GB/T15145 《微机线路保护装臵通用技术条件》 GB/T17626.2 《电磁兼容试验和测量技术静电放电抗扰度试验》 GB/T17626.3 《射频电磁场辐射抗扰度试验》 GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》 GB/T17626.5 《浪涌（冲击）抗扰度试验》 GB/T17626.6 《射频场感应的传导骚扰抗扰度》 GB/T17626.8 《工频磁场的抗扰度试验》 GB/T17626.9 《脉冲磁场的抗扰度试验》 2 GB/T17626.10 《阻尼振荡磁场的抗扰度试验》 GB/T17626.11 《电压暂降、短时中断和电压变化抗扰度试验》 GB/T17626.12 《振荡波抗扰度试验》 DL478 《静态继电保护及安全自动装臵通用技术条件》 DL480 《静态电流相位比较式纵联保护...
