故障录波图讲义

故障录波图讲义_第1页
1/10
故障录波图讲义_第2页
2/10

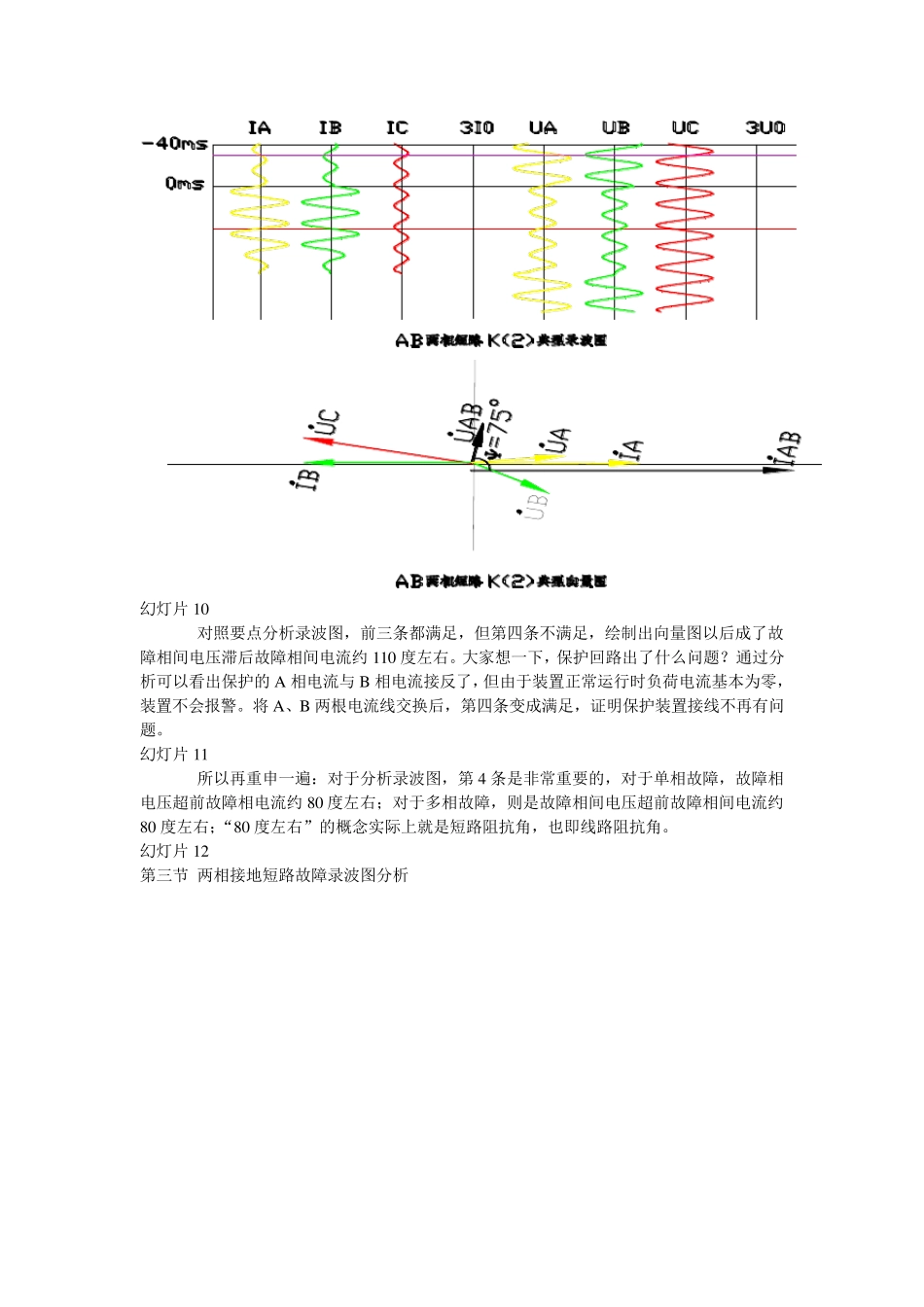

故障录波图讲义_第3页
3/10

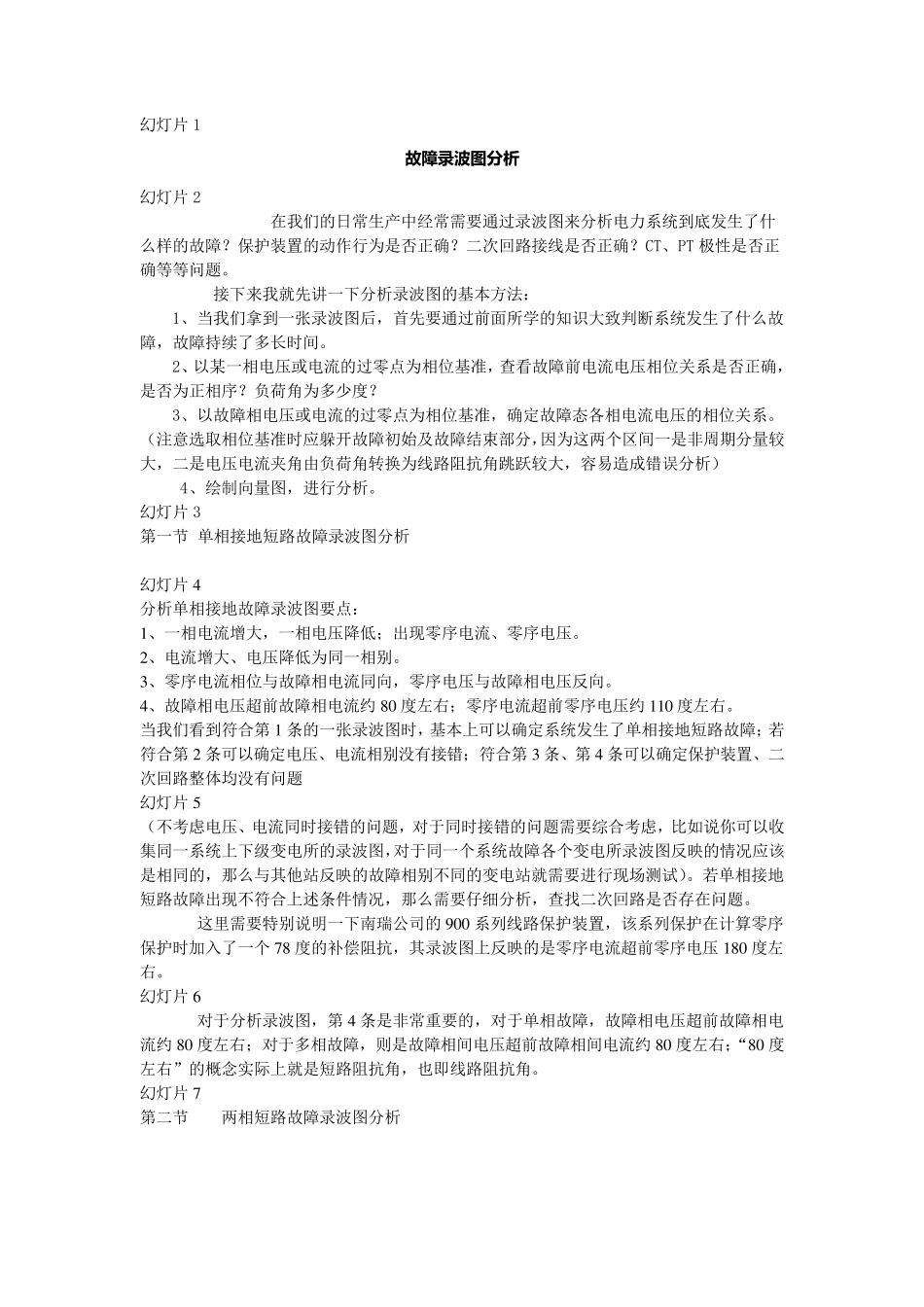

幻 灯 片 1 故 障 录 波 图 分析 幻 灯 片 2 在 我 们 的 日 常 生 产 中 经 常 需 要 通 过 录 波 图 来 分 析 电 力 系 统 到 底 发 生 了 什么 样 的 故 障 ? 保 护 装 置 的 动 作 行 为 是 否 正 确 ? 二 次 回 路 接 线 是 否 正 确 ? CT、 PT 极 性 是 否 正确 等 等 问 题 。 接 下 来 我 就 先 讲 一 下 分 析 录 波 图 的 基 本 方 法 : 1、 当 我 们 拿 到 一 张 录 波 图 后 , 首 先 要 通 过 前 面 所 学 的 知 识 大 致 判 断 系 统 发 生 了 什 么 故障 , 故 障 持 续 了 多 长 时 间 。 2、 以 某 一 相 电 压 或 电 流 的 过 零 点 为 相 位 基 准 , 查 看 故 障 前 电 流 电 压 相 位 关 系 是 否 正 确 ,是 否 为 正 相 序 ? 负 荷 角 为 多 少 度 ? 3、 以 故 障 相 电 压 或 电 流 的 过 零 点 为 相 位 基 准 , 确 定 故 障 态 各 相 电 流 电 压 的 相 位 关 系 。( 注 意 选 取 相 位 基 准 时 应 躲 开 故 障 初 始 及 故 障 结 束部分 ,因为 这两个区间 一 是 非周期分 量较大 , 二 是 电 压 电 流 夹角 由负 荷 角 转换为 线 路 阻抗角 跳跃较大 , 容易造成错误分 析 ) 4、 绘制向量图 , 进行 分 析 。 幻 灯 片 3 第一 节 单相 接 地短路 故 障 录 波 图 分 析 幻 灯 片 4 分 析 单相 接 地故 障 录 波 图 要 点 : 1 、 一 相 电 流 增大 , 一 相 电 压 降低;出现零 序 电 流 、 零 序 电 压 。 2 、 电 流 增大 、 电 压 降低为 同一 相 别。 3 、 零 序 电 流 相 位 与故 障 相 电 流 同向, 零 序 电 压 与故 障 相 电 压 反向。 4 、 故 障 相 电 压 超前 故 障 相 电 流 约8 0 度 左右;零 序 电 流 超前 零 序 电 压 约1 1 0 度 左右。 当 我 们 看 到 符合第1 条的 一 张 录 波 图 时 , 基 本 上可以 确 定 系 统 发 生 了 单相 接 地短路 故 障 ;若符合第2 条可以 确 定 电 压 、 电 流 相 别没...
