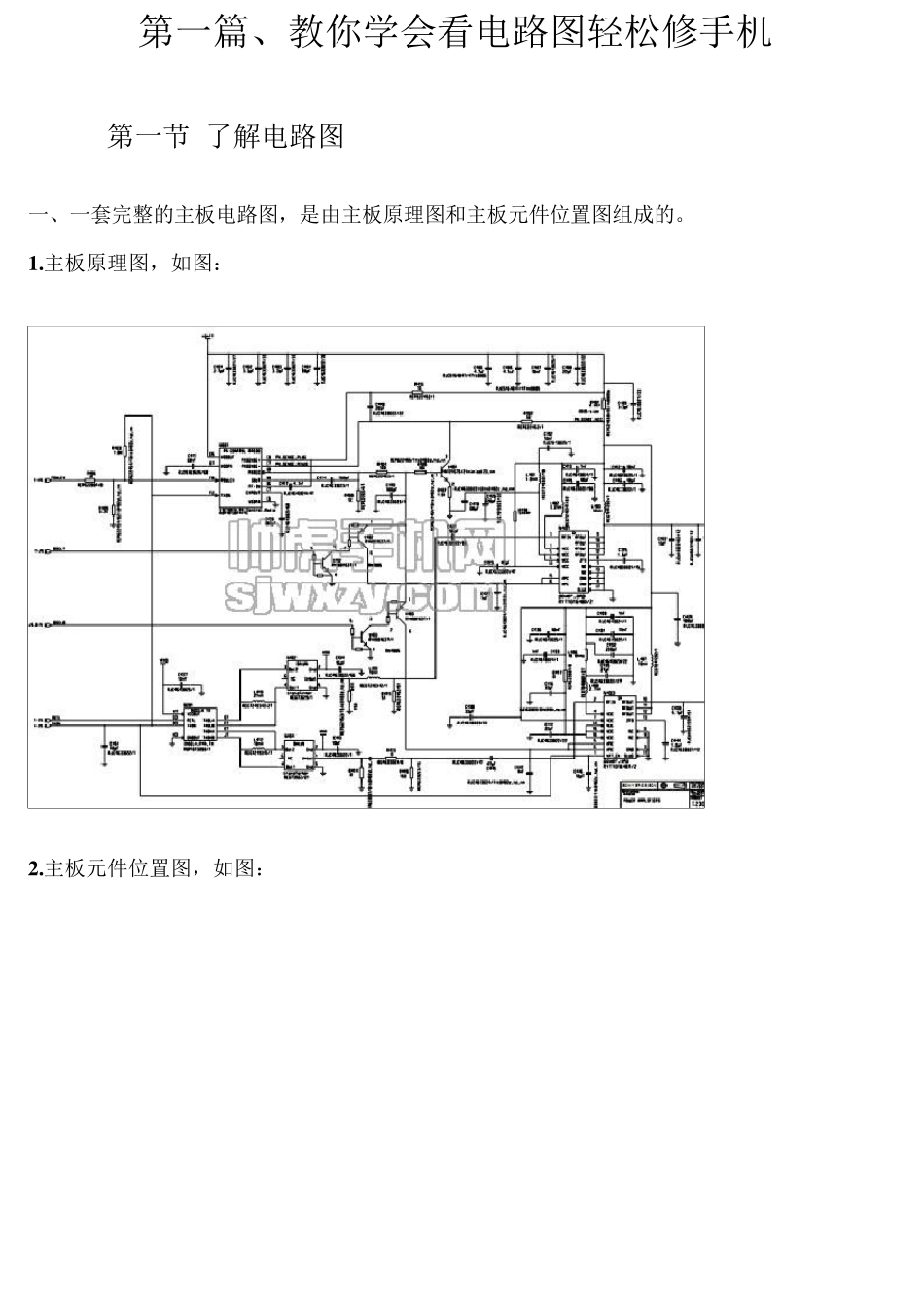

第一篇、教你学会看电路图轻松修手机 第一节 了解电路图 一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的
主板原理图，如图： 2

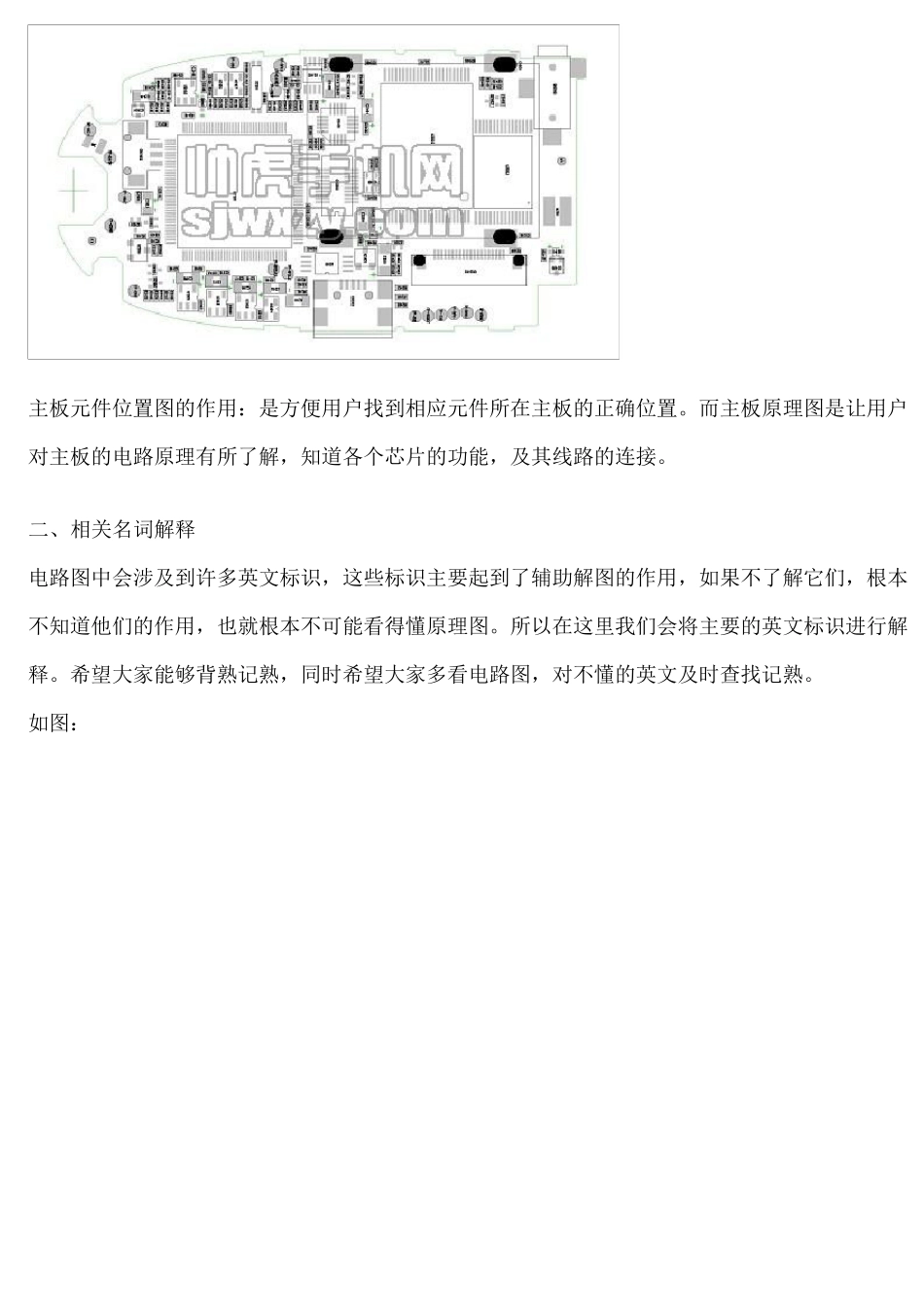

主板元件位置图，如图： 主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置
而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接
二、相关名词解释 电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图
所以在这里我们会将主要的英文标识进行解释
希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟

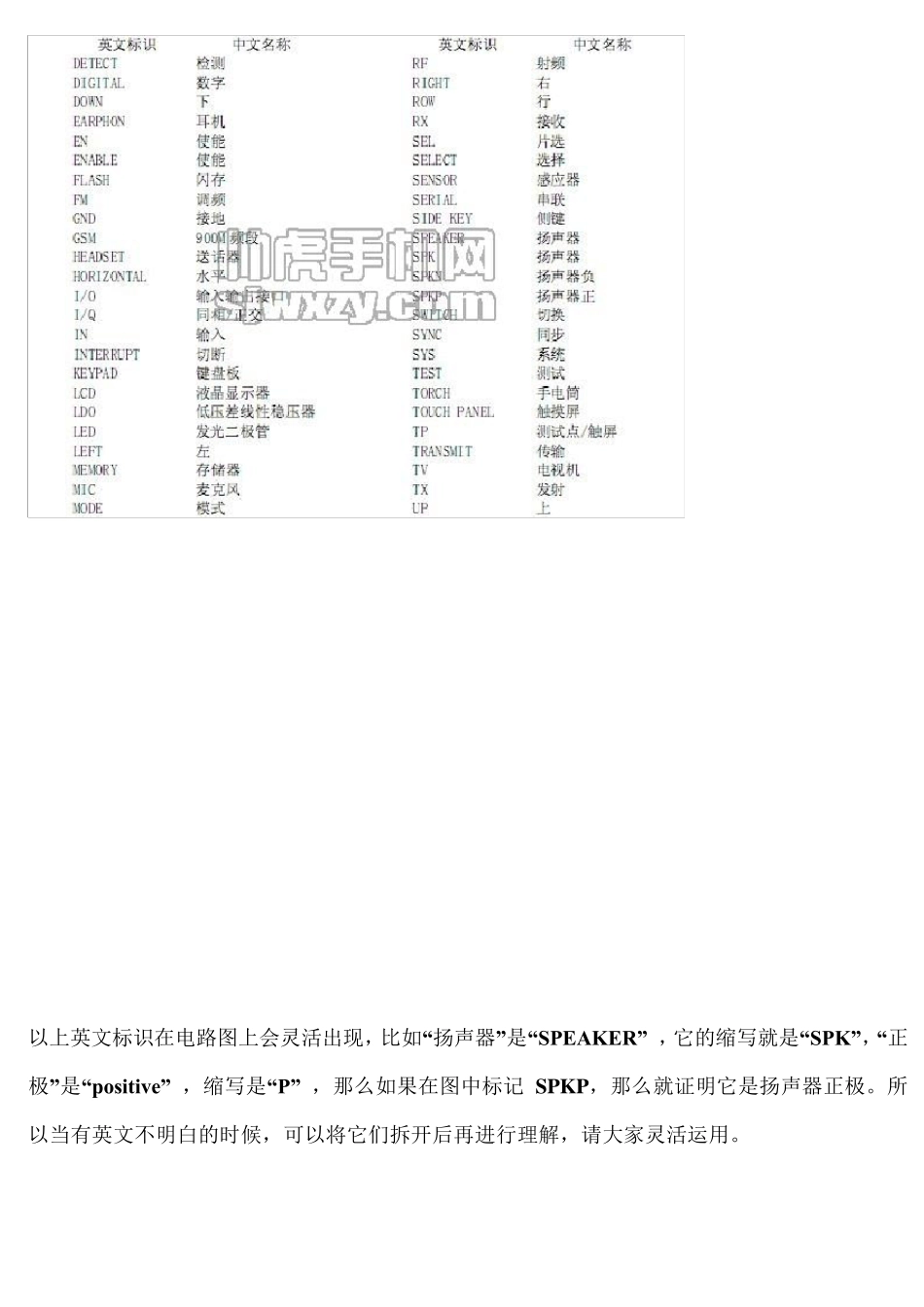

如图： 以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记 SPKP，那么就证明它是扬声器正极
所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用
第二节 主板元件位置图 一、元件编号 每一个元件在主板元件位置图中，都有一个唯一的编号
这个编号由英文字母和数字共同组成
编号规则可以分成以下几类： 芯片类：以 U 为开头，如 CPU U101 接口类：以 J 为开头，如键盘接口 J1202 三极管类：以 Q 为开头，如三极管 Q1206 二级管类：以 D 为开头，如二极管 D1102 晶振类：以 X 为开头，如 26M 晶体 X901 电阻类：以 R 或 VR（压敏电阻）为开头，如电阻 R32 VR211 电容类：以 C 为开头，如电容 C101 电感类：以 L 为开头，如电感 L1104 侧键类：以 S 为开头，如侧键 S1201 电池类：以 B 为开头，如备用电池 B201 屏蔽罩：以 SH 为开头，如屏蔽罩 SH1 振动器：以 M 为开头，如振子 M201 还
