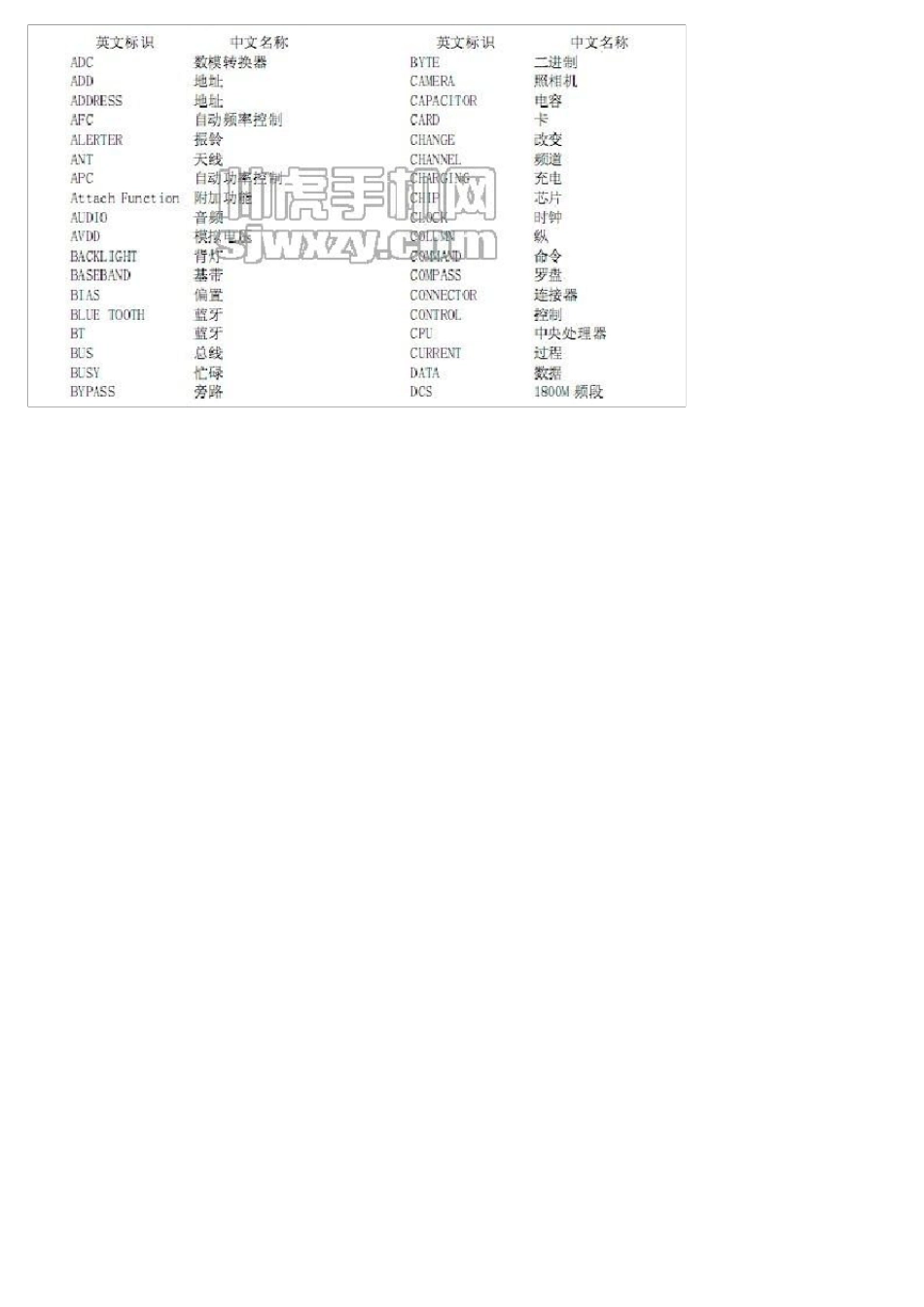

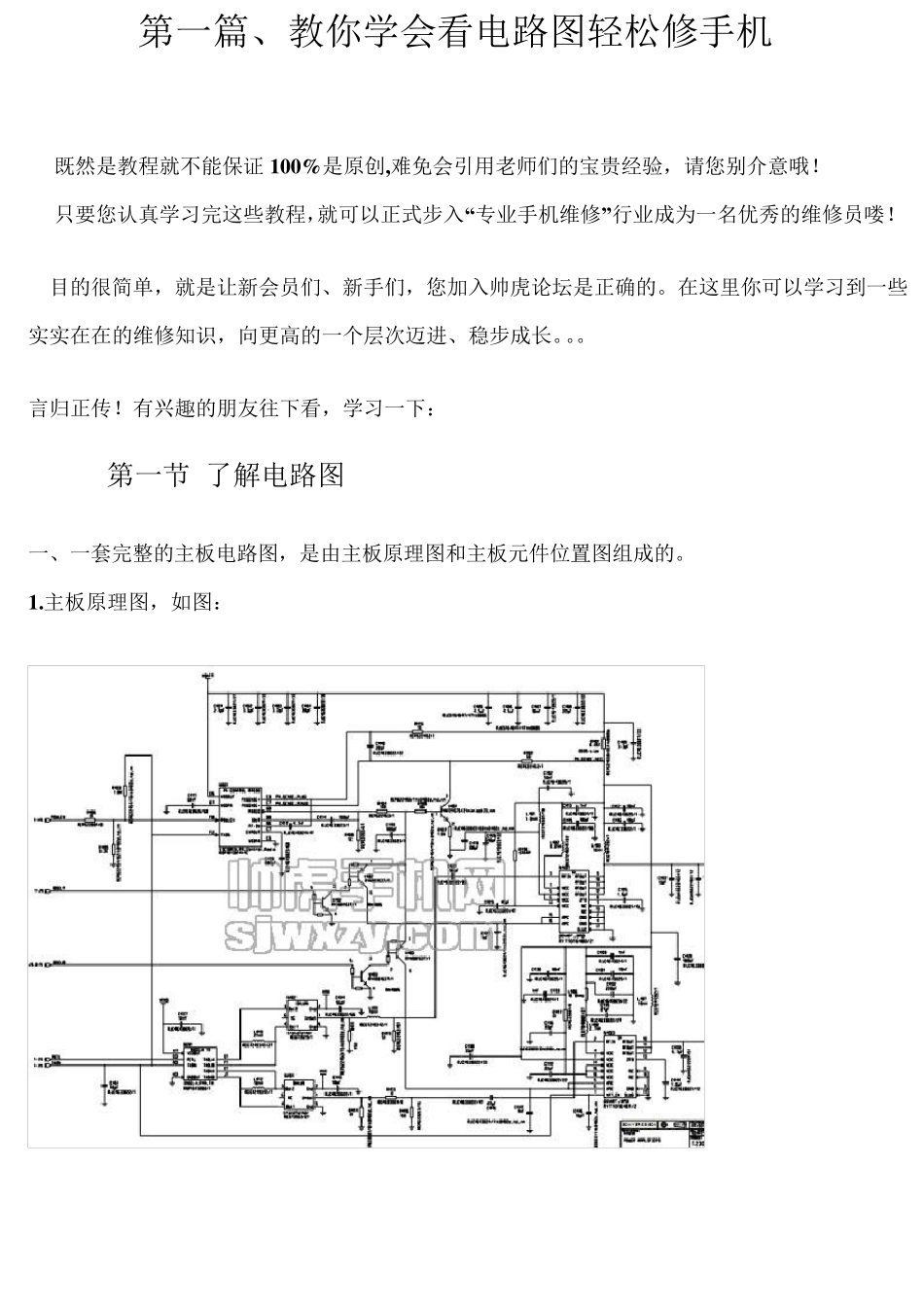

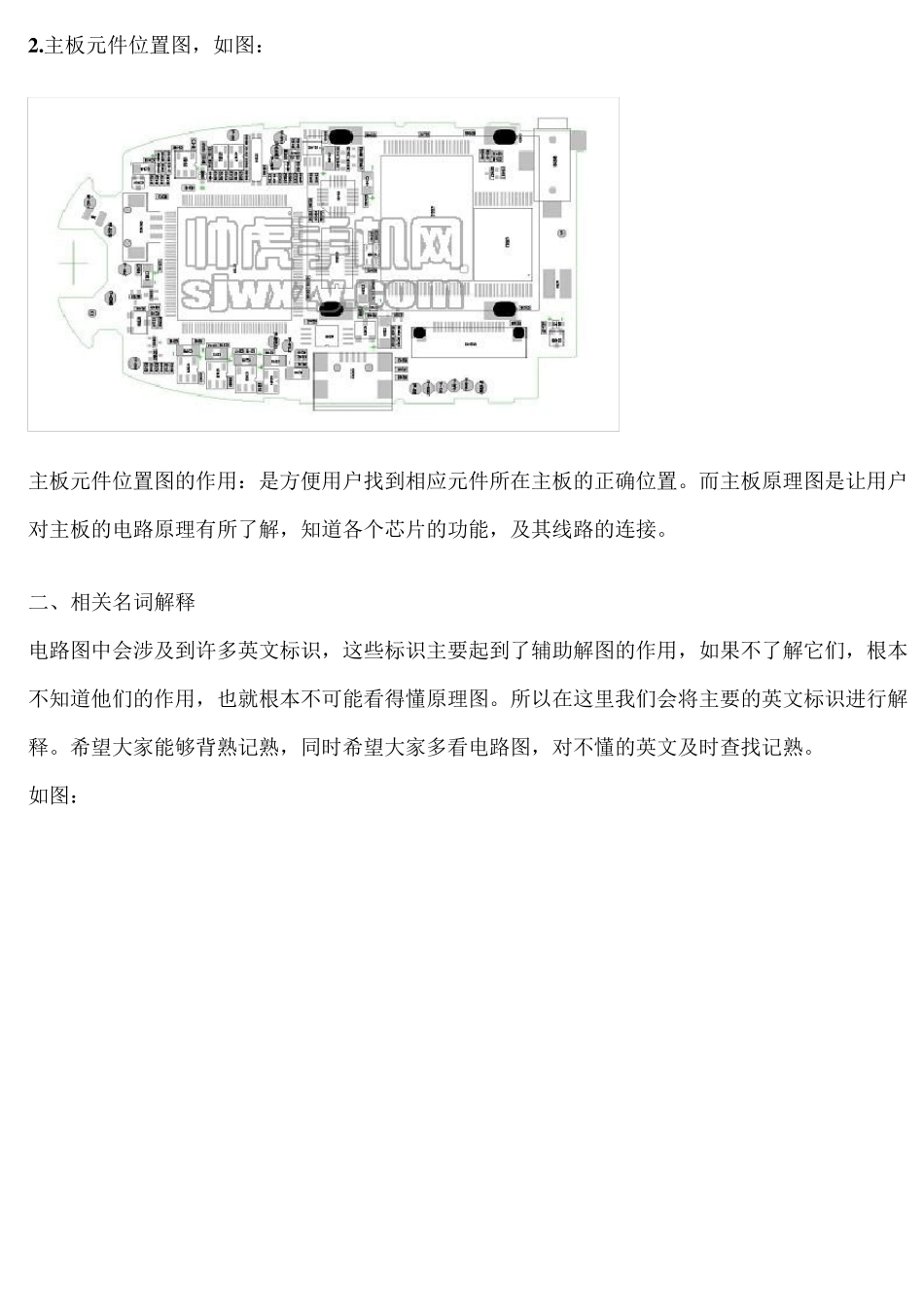

第一篇、教你学会看电路图轻松修手机 既然是教程就不能保证 1 0 0 %是原创,难免会引用老师们的宝贵经验,请您别介意哦! 只要您认真学习完这些教程,就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽! 目的很简单,就是让新会员们、新手们,您加入帅虎论坛是正确的。在这里你可以学习到一些实实在在的维修知识,向更高的一个层次迈进、稳步成长。。。 言归正传!有兴趣的朋友往下看,学习一下: 第一节 了解电路图 一、一套完整的主板电路图,是由主板原理图和主板元件位置图组成的。 1 .主板原理图,如图: 2 .主板元件位置图,如图: 主板元件位置图的作用:是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解,知道各个芯片的功能,及其线路的连接。 二、相关名词解释 电路图中会涉及到许多英文标识,这些标识主要起到了辅助解图的作用,如果不了解它们,根本不知道他们的作用,也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟,同时希望大家多看电路图,对不懂的英文及时查找记熟。 如图: 以上英文标识在电路图上会灵活出现,比如“扬声器”是“SPEAKER” ,它的缩写就是“SPK”,“正极”是“positive” ,缩写是“P” ,那么如果在图中标记 SPKP,那么就证明它是扬声器正极。所以当有英文不明白的时候,可以将它们拆开后再进行理解,请大家灵活运用。 第二节 主板元件位置图 一、元件编号 每一个元件在主板元件位置图中,都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类: 芯片类:以 U 为开头,如 CPU U 101 接口类:以 J 为开头,如键盘接口 J1202 三极管类:以 Q 为开头,如三极管 Q1206 二级管类:以 D 为开头,如二极管 D1102 晶振类:以 X 为开头,如 26M 晶体 X 901 电阻类:以 R 或 V R(压敏电阻)为开头,如电阻 R32 V R211 电容类:以 C 为开头,如电容 C101 电感类:以 L 为开头,如电感 L1104 侧键类:以 S 为开头,如侧键 S1201 电池类:以 B 为开头,如备用电池 B201 屏蔽罩:以 SH 为开头,如屏蔽罩 SH1 振动器:以 M 为开头,如振子 M201 还有一部分标号是主板上的测试点,以 TP 为开头。 二、查找元件功能 用户可以根据相应的元件编号去查找主板原理图,从而了解此元件的作用。随便拿块主...
