教你认识施工电路图

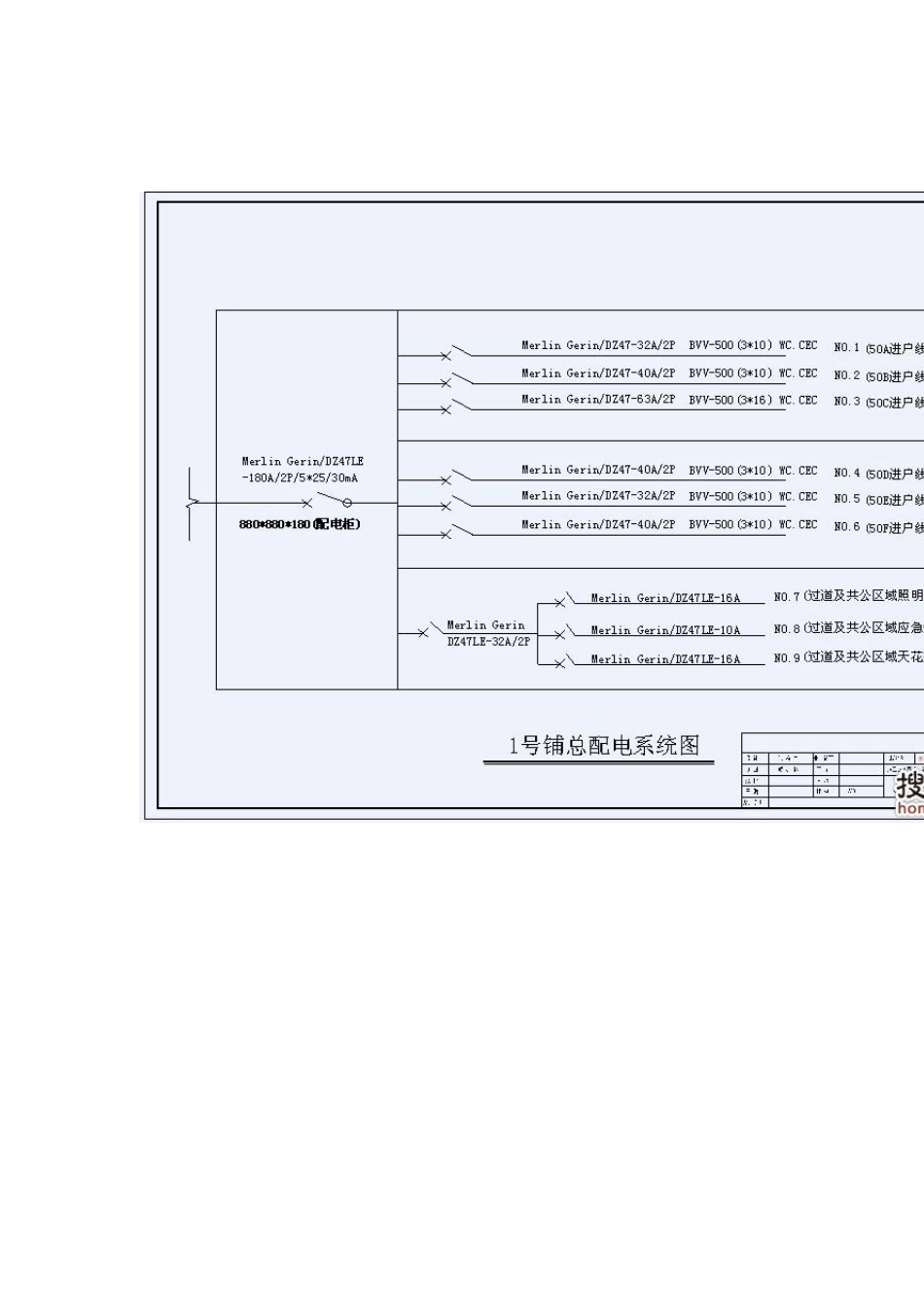

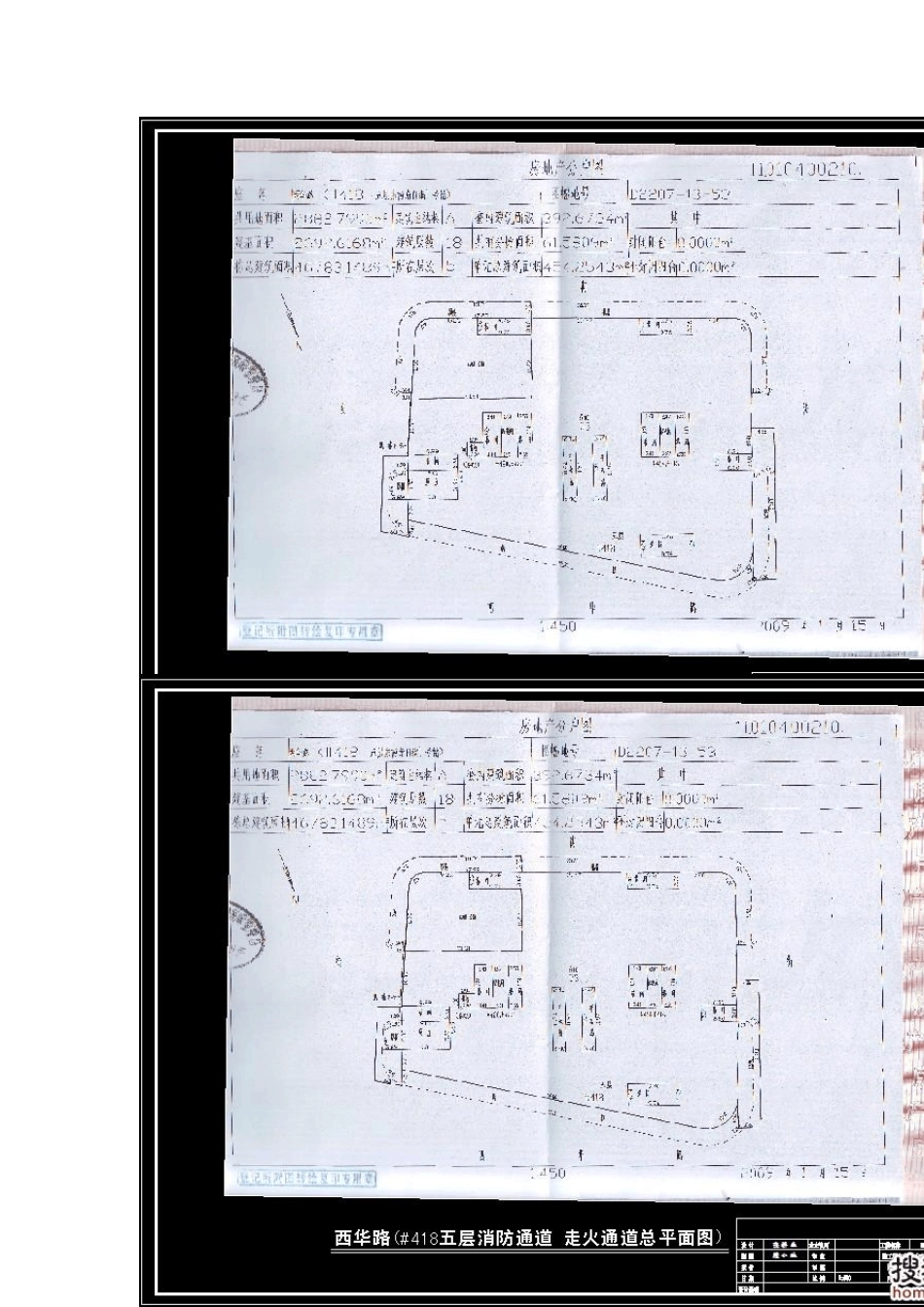

教大家如何看懂隐蔽工程----电路图 如对电路不明白的网友，一一顶贴，我也一一回贴为大家作详细的问题在线解答吧。 1 号铺总配电统图 1 号铺50C 配电统图 Merlin Gerin/DZ47-32A/2P 1 号铺总配电统图 (分析:Merlin Gerin 表标表示天津梅兰日兰牌空气开关,DZ47 表示空气开关型号,32A 表示空气开关所承受负荷的最大功率是32 安 ,2P 表示双极空气开关,LE 表示空气带漏电保护功能或动力型空气开关;2*4+1*1.5:2*4 表示:2 条4 平方规格的电线加上1条 1.5 的地线;BVV 表示:双塑电线,BV 表示:单塑电线,ZR:表示阻燃等数字意义 Merlin Gerin/DZ47LE-180A/2P/5*25/30mA;880*880*180(配电柜)进户电源线及漏电保护系统装置。 Merlin Gerin/DZ47-32A/2P BVV-500(3*10) WC.CEC NO.1 (50A 进户线回路) Merlin Gerin/DZ47-40A/2P BVV-500(3*10) WC.CEC NO.2 (50B 进户线回路) Merlin Gerin/DZ47-40A/2P BVV-500(3*16) WC.CEC NO.3 (50C 进户线回路) Merlin Gerin/DZ47-40A/2P BVV-500(3*10) WC.CEC NO.4 (50D 进户线回路) Merlin Gerin/DZ47-32A/2P BVV-500(3*10) WC.CEC NO.5 (50E 进户线回路) Merlin Gerin/DZ47-40A/2P BVV-500(3*10) WC.CEC NO.6 (50F 进户线回路) 1 号铺50C 配电系统图 Merlin GerinDZ47LE-32A/2P 照明总回路空气带漏电空气开关 Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.1 (接待区照明回路) Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.2 ((洗手间.过道区域灯光照明回路) Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.3 (办公室灯光照明回路) Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.4 (应急灯专用插座回路) Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.5 (办公区灯光照明回路) Merlin Gerin/DZ47LE-10A/2P BVV-500(2*1.5+1*1.5)WC.CEC NO.6 (会议室照明回路) Merlin GerinDZ47LE-32A/2P 插座总回路空气带漏电空气开关 Merlin Gerin/DZ47-10A/1P BVV-500(2*2.5+1*1.5)WC.CEC NO.7 (接待厅区域插座回路) Merlin Gerin/DZ47-10A/1P BVV-500(2*2.5+1*1.5)WC.CEC NO.8 (洗手间.过道区域插座回路 ) Merlin Gerin/DZ47-10A/1P BVV-500(2*2.5+1*1.5)WC.CEC NO.9 (办公A 室插座回路) Merlin Gerin/DZ47-10A/1P BVV-500(2*2.5+1*...
