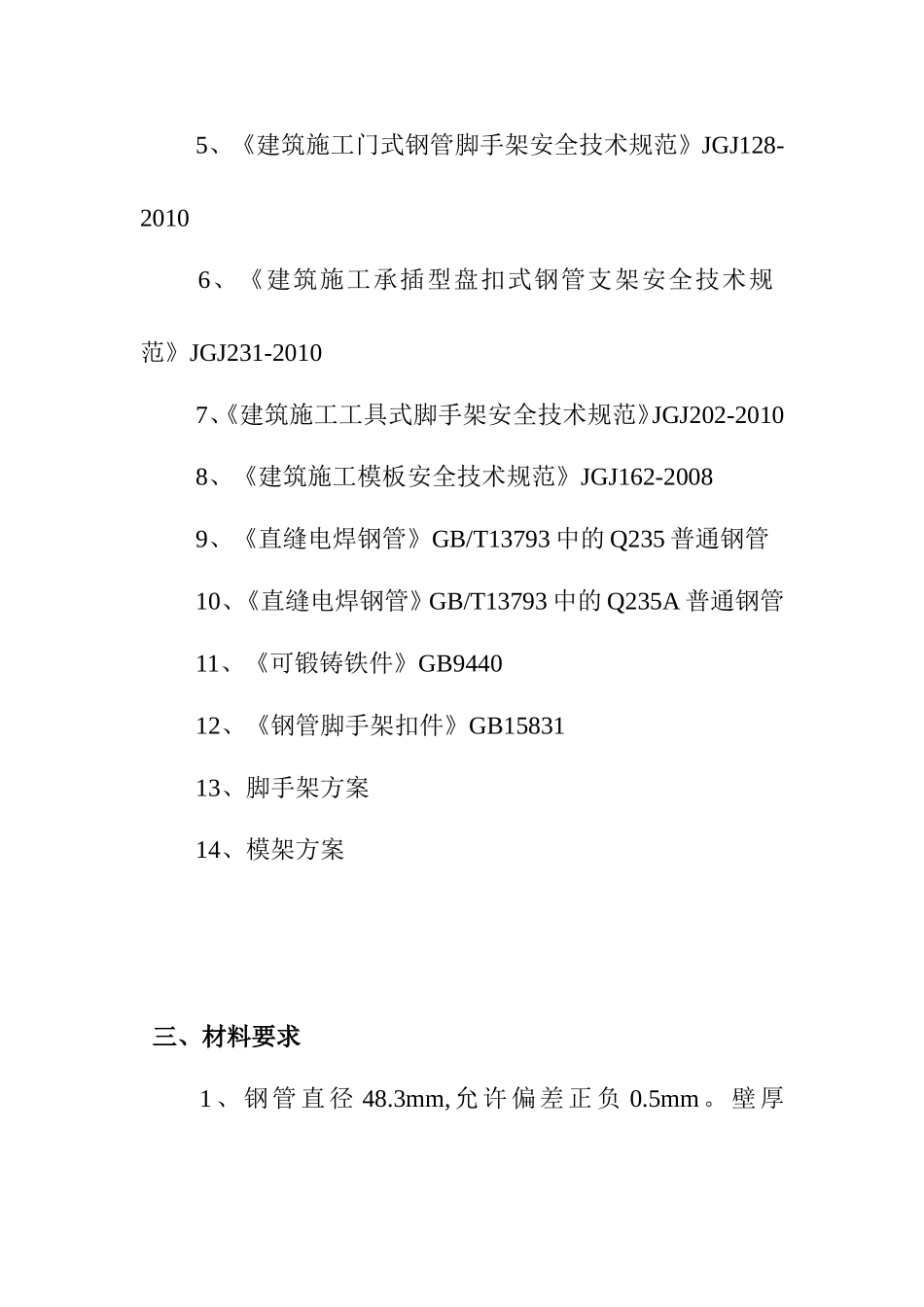

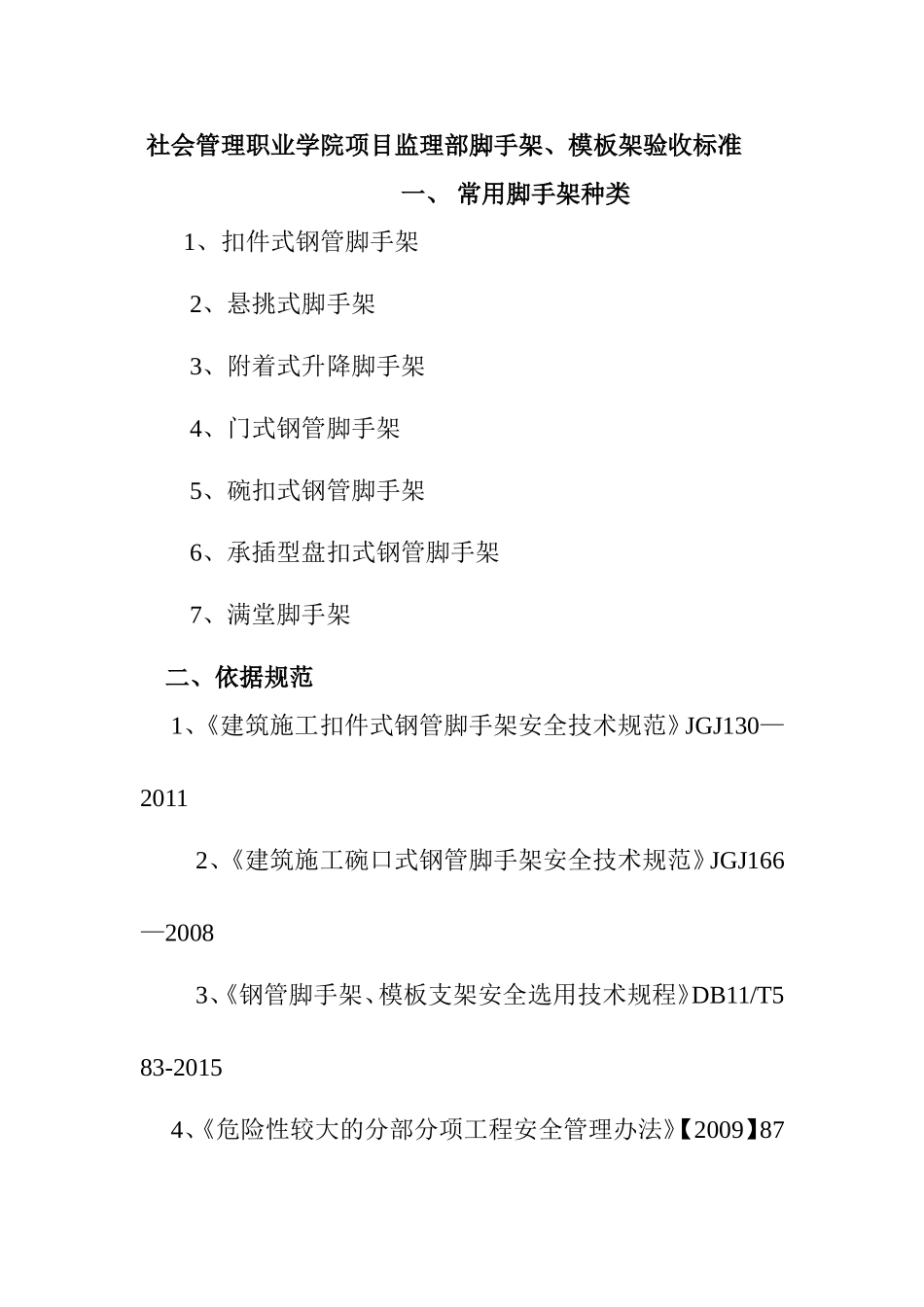

社会管理职业学院项目监理部脚手架、模板架验收标准一、常用脚手架种类1、扣件式钢管脚手架2、悬挑式脚手架3、附着式升降脚手架4、门式钢管脚手架5、碗扣式钢管脚手架6、承插型盘扣式钢管脚手架7、满堂脚手架二、依据规范1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20112、《建筑施工碗口式钢管脚手架安全技术规范》JGJ166—20083、《钢管脚手架、模板支架安全选用技术规程》DB11/T583-20154、《危险性较大的分部分项工程安全管理办法》【2009】875、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20106、《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-20107、《建筑施工工具式脚手架安全技术规范》JGJ202-20108、《建筑施工模板安全技术规范》JGJ162-20089、《直缝电焊钢管》GB/T13793中的Q235普通钢管10、《直缝电焊钢管》GB/T13793中的Q235A普通钢管11、《可锻铸铁件》GB944012、《钢管脚手架扣件》GB1583113、脚手架方案14、模架方案三、材料要求1、钢管直径48.3mm,允许偏差正负0.5mm。壁厚3.6mm，允许偏差正负0.36mm，最小壁厚为3.24mm。2、钢管、扣件应有生产许可证、产品合格证、质检报告、复试报告。3、钢管、扣件进场应进行抽样复试（钢管三根，每根1米。直角10个、旋转10个、对接10个）。4、立杆常用型号LG—120、180、240、300；直径：48mmx3.5mm。5、横杆常用型号HG—30、60、90、120、150、180；直径：48mmx3.5mm。6、U托钢板厚度不小于5mm、底座钢板厚度不小于6mm，丝杆外径不小于36mm。7、垫板、脚手板厚50mm、长4米。四、规范强条（一、外脚手架）1、脚手架工程应编制专项施工方案；2、脚手架搭设高度大于50米应进行专家论证；3、基础平整、夯实，设排水沟；4、架体下方铺设通常垫板；5、扫地纵杆距地面不大于20cm，扫地横杆放在纵杆下方；6、横杆、立杆接头相互错开，同一平面内接头不大于50%；7、连墙件采用刚性拉结，垂直间距不大于4m,水平间距不大于6m；8、剪刀撑4~6跨（5~7根立杆）设一组，从下到上连续设置。9、剪刀撑采用搭接，搭接长度不小于1米，不少于三个旋转扣件；10、剪刀撑与地面夹角为30~60度。11、操作层脚手板应满铺，并且要固定。脚手板可以搭接或对接，小横杆距脚手板端头不大于15cm；12、操作层外侧应做两道护身栏杆，栏杆间距60cm，总高为1.2米；13、操作层外侧应设一道挡脚板，并且与架体固定；14、脚手架首层应张挂大眼水平网，脚手板下应挂水平网；15、脚手架搭设高度超35米时，在架体高度2/3处采用钢丝绳卸荷措施；16、脚手架高度大于30米要设防雷接地装置，接地电阻不大于30欧姆；17、脚手架基础应进行验收，首层搭设完成验收一次。其余每隔6~8米验收一次；（二、模板支撑架）1、模板支架应编制专项施工方案；2、模板支架高度超过8米（含8米）、跨度超过18米（含18米），施工总荷载15KN/m及以上、集中线荷载20KN/m及以上应进行专家论证；3、模架架体下方铺设通长垫板或底座；4、立杆间距、横杆步距按照方案执行；5、立杆接头应相互错开，同一平面内接头不大于50%；6、模架扫地杆距地面或楼板面不大于35cm；7、当立杆间距大于1.5m时，应在拐角处设置通高专用斜杆，中间每排每列应设置通高八字形斜杆或剪刀撑；8、当立杆间距小于或等于1.5m时，模板支撑架四周从底到顶连续设置竖向剪刀撑；中间纵、横向由底至顶连续设置竖向剪刀撑，间距不大于4.5m；9、剪刀撑斜杆与地面或楼面夹角应45~60度，斜杆应每步与立杆扣接；10、当模板架高度大于4.8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑间距不大于4.8m；11、U托丝杆外露部分不大于丝杆全长的1/2，自由端不大于0.7m；四、监理工作要点：1、监理人员应对进场的钢管、扣件现场随机抽样进行复试，复试合格后方可脚手架搭设；2、专业监理工程师严格审查脚手架方案，方案中必须有安全强制措施，并且符合规范强条；3、对超过24m的脚手架专项施工方案，应有集团技术负责人审核并签字盖章；4、脚手架搭设前项目部技术部门、安全部门应进行书面安全技术交底，并要搭设人员签字确认；5、脚手架搭设人员持证率100%，且证件有效；6、监理工程师在搭设过程中应对立杆间距、横杆...
