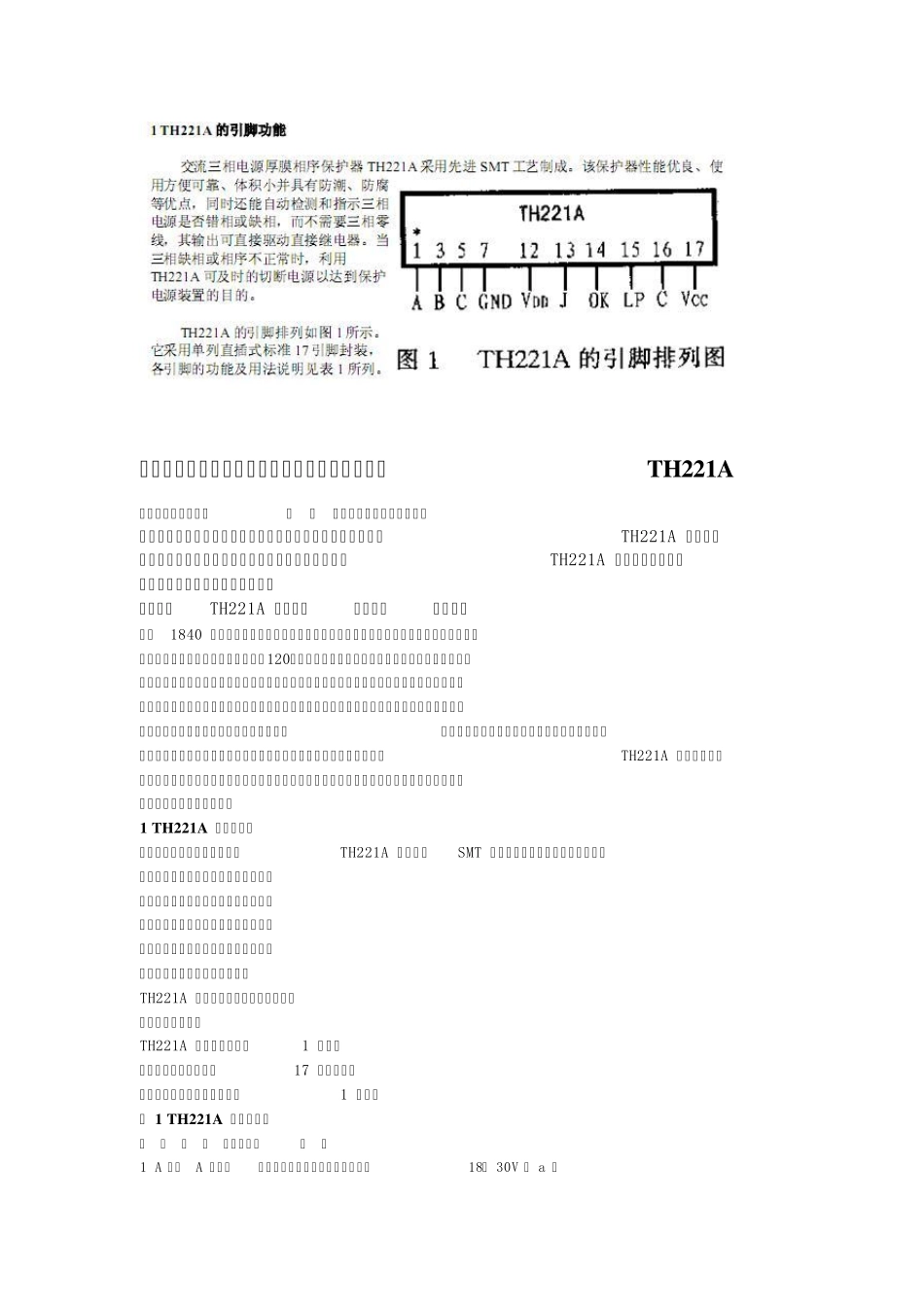

本例介绍的三相交流电相序检测器，能检测三相交流电的相序是否正确，并在相序正确的前提下自动接通负载 (三相交流电动机等用电设备)的三相交流电源。若三相交流电的相序不正确，则负载的工作电源不接通，从而达到了保护负载的目的。 电路目的： 电路用于检测三相交流电的相序是否正确。若相序正确，则电路输出信号驱动继电器吸合，接通用电设备的三相交流电源；否则，不接通电源以保护用电设备。 电路工作原理： 该三相交流电相序检测器电路由相序检测电路、触发器和控制执行电路组成，如图所示。相序检测电路由电阻器Rl-R5、稳压二极管VSl-VS3、电容器Cl 和二极管VDl 组成。触发器电路由双D 触发器集成电路IC 和电阻器R5 组成。 该电路主要由一片CD4013 双D 触发器构成。三相交流电经降压、整流后变换为低压脉冲信号输入到本电路的A、 B、 C 端，A、 B 两端信号经过电阻和稳压二极管限幅、整形后，分别作为两个D 触发器的时钟信号，C 端信号经微分电路变为尖脉冲作用于两触发器的复位端R。若相位顺序正确，即以A、 B、 C 的顺序出现正脉冲，如图2（ a）所示，则Ａ的上升沿首先使Q1 输出高电平，然后Q2 在 B 的上升沿作用下变为高电平，最后C 的上升沿在R 端产生的尖脉冲使两个D 触发器复位，Q1、 Q2 回到低电平，完成一次循环。三相交流电是周期信号，Q2 输出脉冲的频率与三相交流电频率相同，其电压的直流分量就是C2（ 22uF）电容上的电压。该电压使三极管导通，继电器接通用电设备的三相电源。若相序不对，则 Q2 输出保持低电平不变，三极管截止，保证了用电设备的三相交流电源不被接通。各点波形如图2（ C）所示。（下面两图大同小异，只是其中一图多画了个接触器符号） (原文件名:ThreePhase1.gif) 引用图片 (原文件名:ThreePhase2.JPG) 引用图片 控制执行电路由晶体管Vl、 V2、 继电器K、 二极管VD2、 电阻器R6 和电容器C2 组成。三相交流电压经降压、整流电路 (降压、整流电路末画出)处理后变换为低压脉冲信号，输入到该-相交流电相序检测器的A、 B、 C 端。A、 B 两端的输入信号经Rl、 VSl 和R2、 VS2限幅、整形后，作为时钟脉冲信号，分别加至IC 内两个触发器的时钟端 (3 脚和11 脚 );C 端的输入信号经Cl、 R4、 VDl 和 R5 变为复位尖脉冲信号，加至lC 的两个复位端 (4 脚和10脚 )。 若相序顺序正确 (即以A、 B、 C 的顺序出现工脉冲)，则IC 的l 脚 (Q...
