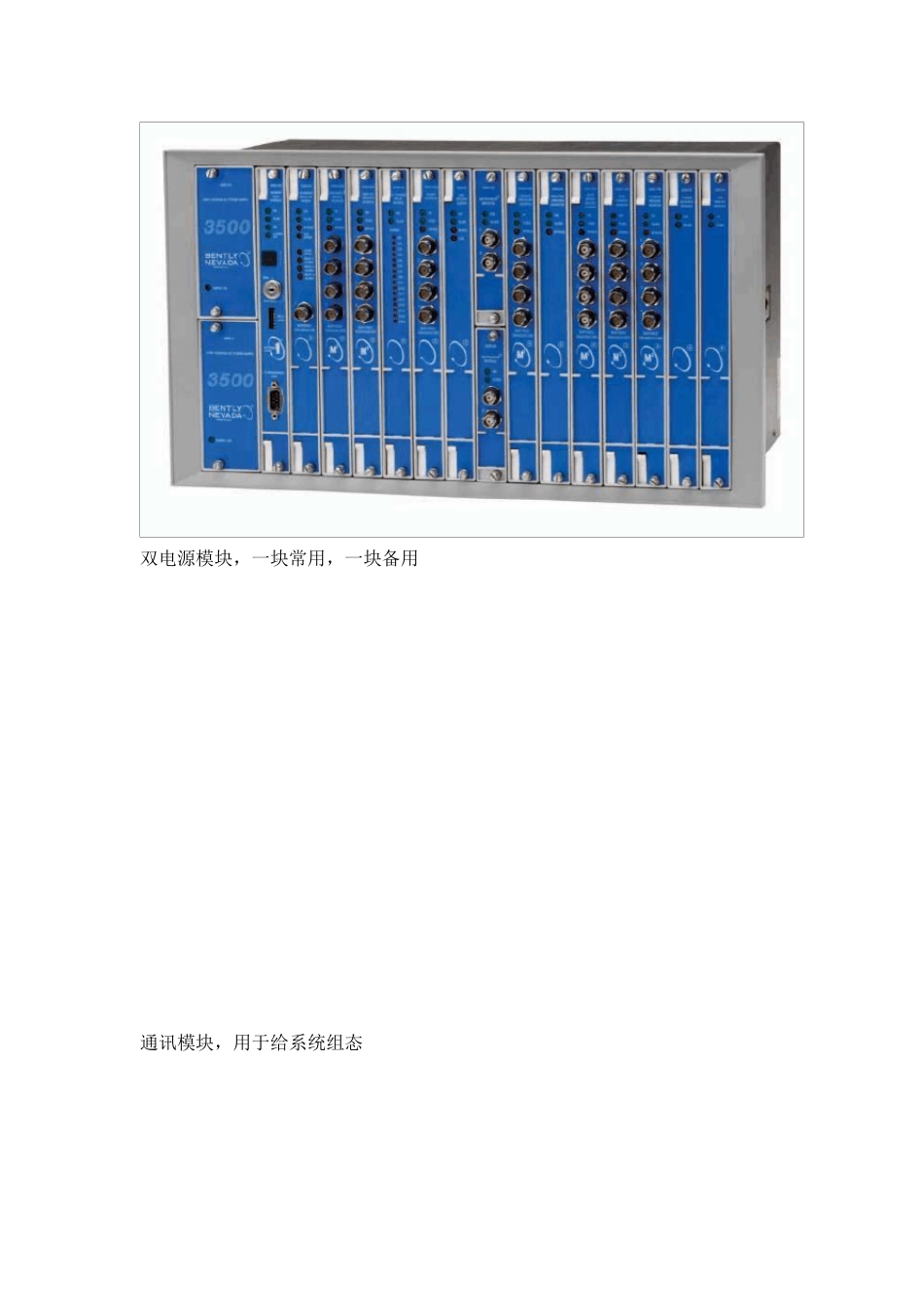

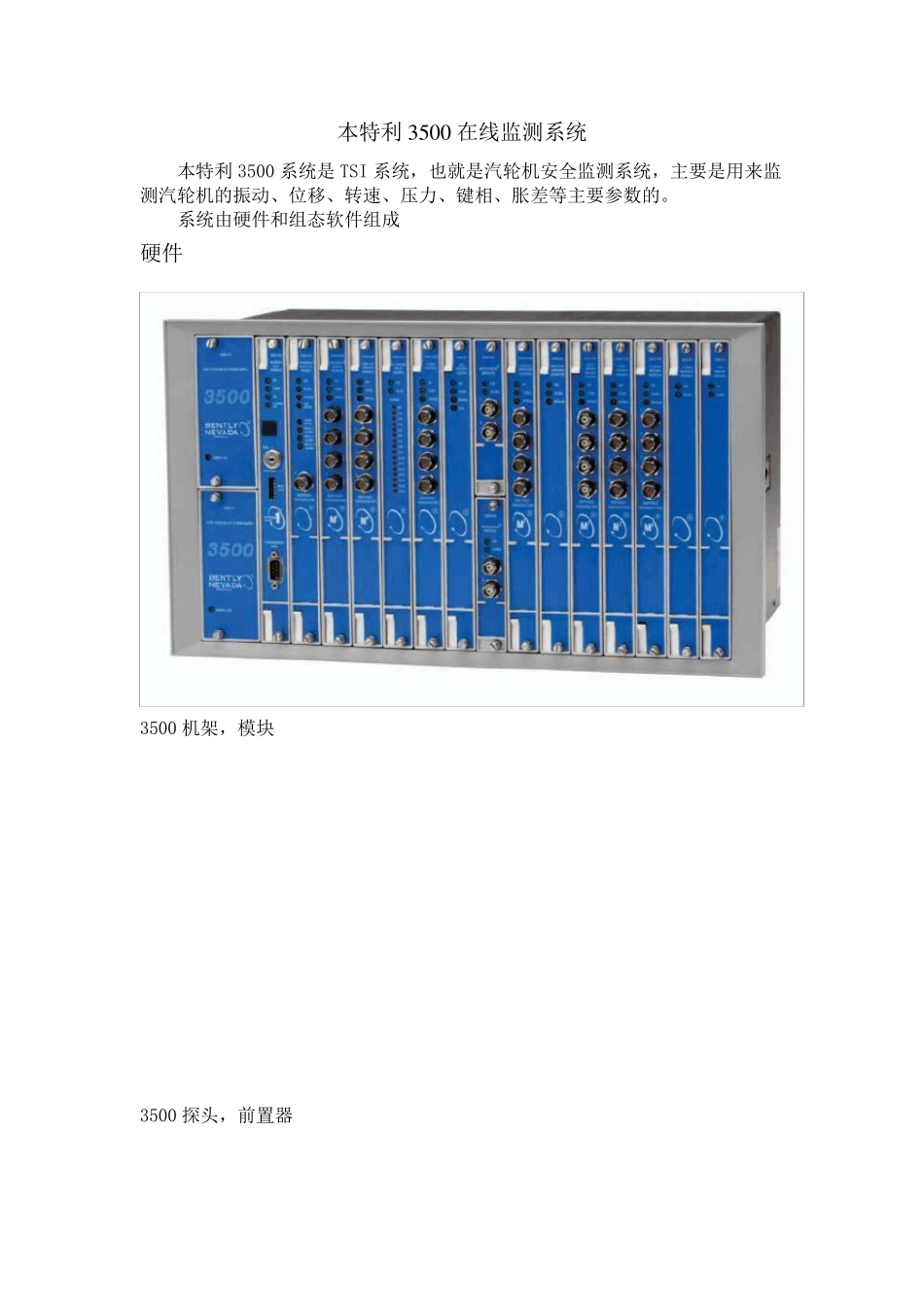

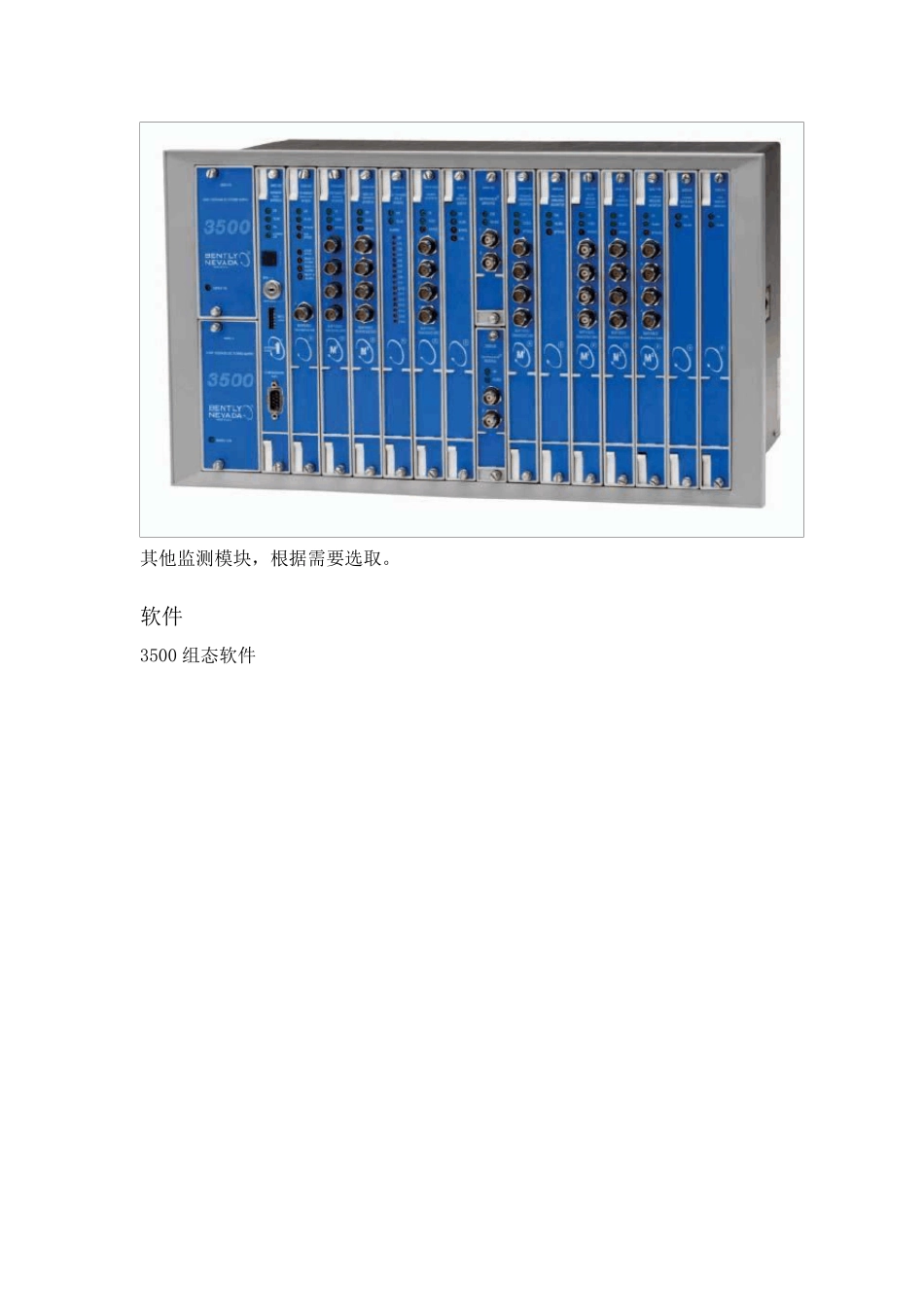

本特利3 5 0 0 在线监测系统 本特利3500 系统是TSI 系统,也就是汽轮机安全监测系统,主要是用来监测汽轮机的振动、位移、转速、压力、键相、胀差等主要参数的。 系统由硬件和组态软件组成 硬件 3500 机架,模块 3500 探头,前置器 双电源模块,一块常用,一块备用 通讯模块,用于给系统组态 其他监测模块,根据需要选取。 软件 3500 组态软件 设置通讯模块IP 地址 右键点击通讯模块,在右键菜单选择“选项”按钮,在红色方框中设置设备名称,PI 地址,子网掩码,和网关。 其他模块组态 右键单击空白模块,选择“Monitors”,在扩展菜单中选择与硬件模块对应的型号。 振动和位移用的模块,探头和前置器都是一样的,这里选择“42M”。 右击刚才配置的模块,选择“Options”,弹出通道设置对话框,42M 模块共有 4 个监测通道,要对这 4 个通道进行设置。设置通道类型,测量振动选择“Radial Vibration”,测量位移选择“Thru st Position”。 转速关联设置为无转速 激活4 个通道,点击选项按钮 传感器类型选择“3300XL-8mm Prox imitor”,隔离栅选择无,角度根据安装位置选择,45度安装就要勾选“Left”或“Right”。点“OK” 点击“Customize”进入自定义选项,将英制单位改成公制单位,点“OK” 点击变量和报警标签,量程选择“0-500um pp”,或者自定义量程,取消勾选报警联锁“Alert Latching”和危险联锁“Danger Latching”,延时“Delay”都选 1 秒。点“OK” 完成以上设置后,返回到组态画面,右击模块选择“Setpoins”,设置报警值,危险值,报警设置80u m,并勾选启用“Enabled”,危险值设置100u m,并勾选“Enabled”,4 个通道方法一样,以此类推。设置完后点“OK”,返回组态画面。 再右击模块,选择“Point Names”取名字,可以取也可以不取。 以上为测振动设置 如果测位,移设置如下: 通道类型选择“Thrust Position”,激活 4 个通道。 点击选项“Options”,传感器类型和振动一样选择“3300XL-8mm Proximitor”,隔离栅选择无“None”,方向选择靠近为正“Toward Probe”,或远离为正“Away From Probe”。 点击“Customize”,将英制单位改公制单位。 选择“Variables+Alarms”标签,量程选择“1.0-0-1.0mm”,或者自定义量程,取消勾选报警联锁“Alert Latching”和危险联锁“Danger Latching”,延时“Delay”都选 1 秒。点“OK” 完成以上设置后,...
