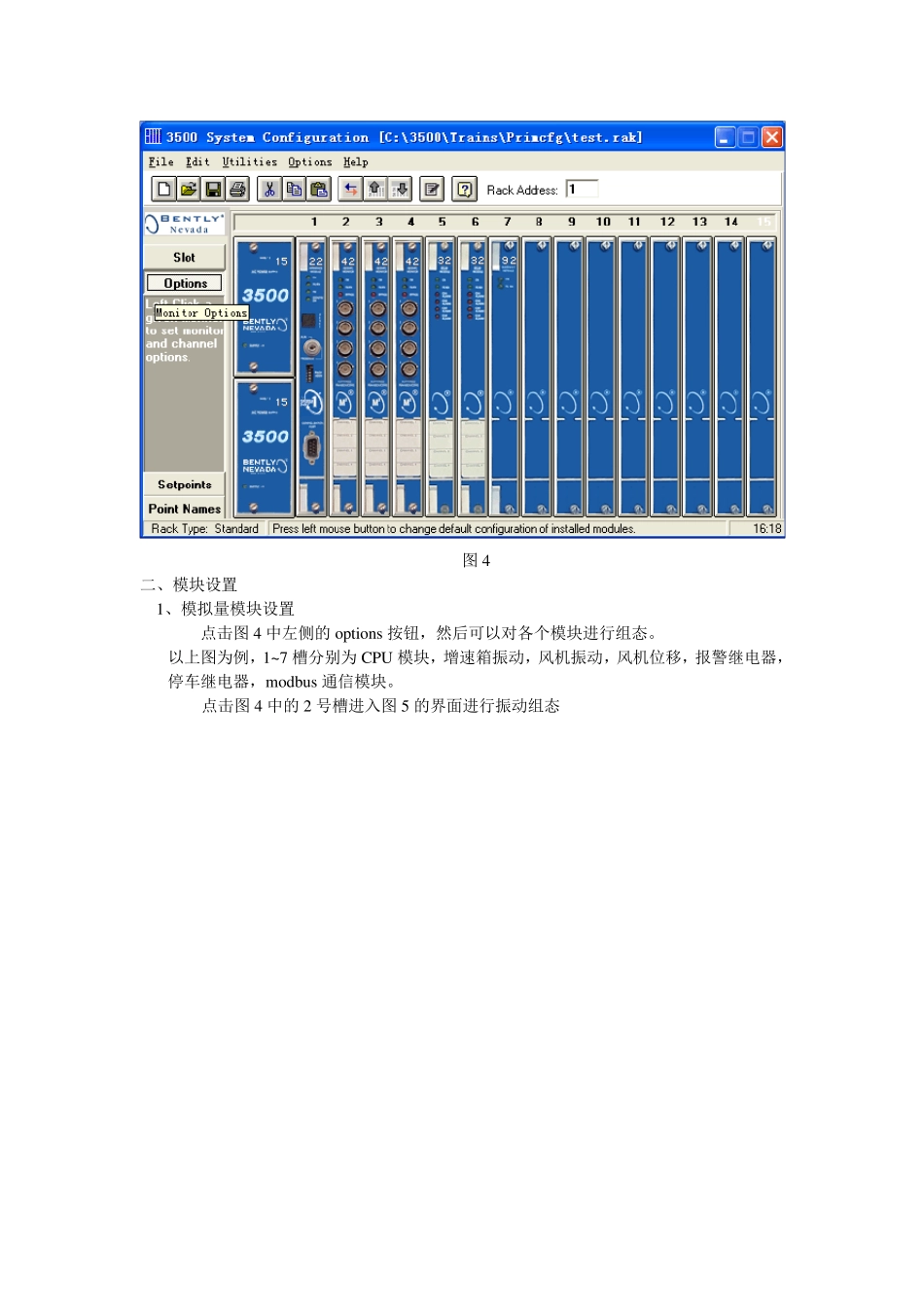

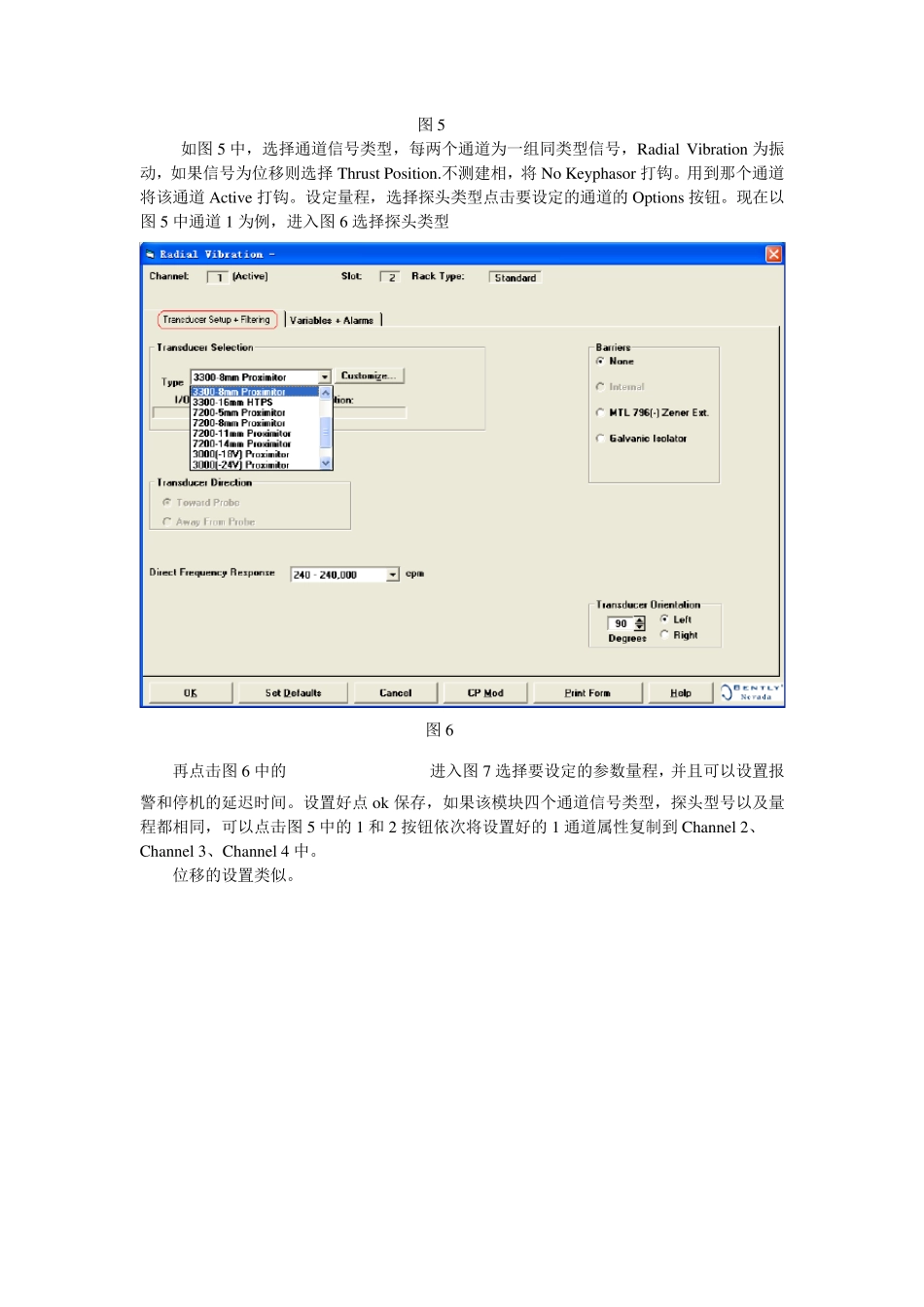

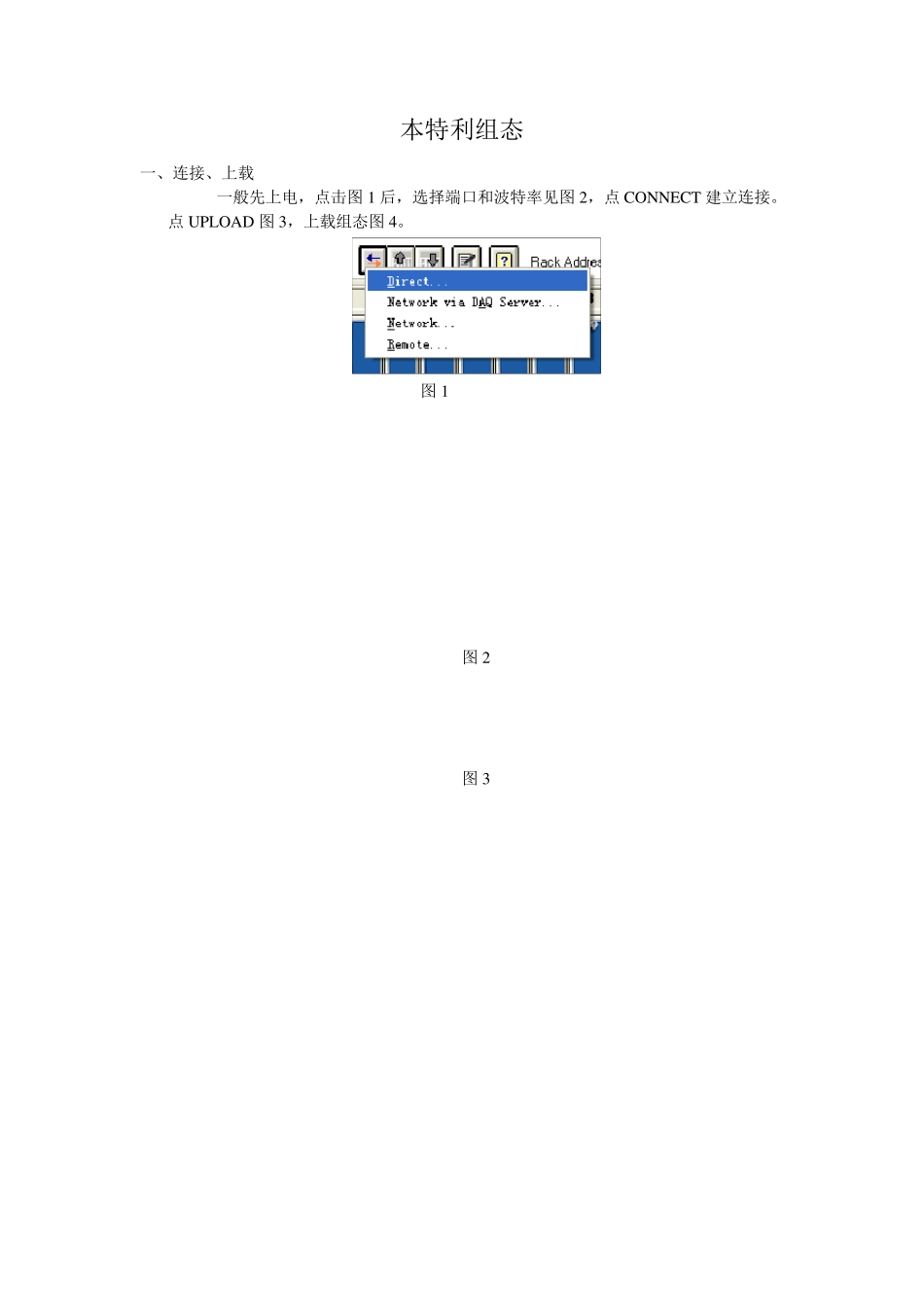

本特利组态 一、连接、上载 一般先上电，点击图 1 后，选择端口和波特率见图 2，点 CONNECT 建立连接。点 UPLOAD 图 3，上载组态图 4。 图 1 图 2 图 3 图4 二、模块设置 1、模拟量模块设置 点击图4 中左侧的 options 按钮，然后可以对各个模块进行组态。 以上图为例，1~7 槽分别为 CPU 模块，增速箱振动，风机振动，风机位移，报警继电器，停车继电器，modbus 通信模块。 点击图4 中的 2 号槽进入图5 的界面进行振动组态 图5 如图5 中，选择通道信号类型，每两个通道为一组同类型信号，Radial Vibration 为振动，如果信号为位移则选择Thru st Position.不测建相，将No Key phasor 打钩。用到那个通道将该通道Activ e 打钩。设定量程，选择探头类型点击要设定的通道的Options 按钮。现在以图5 中通道1 为例，进入图6 选择探头类型 图6 再点击图6 中的进入图7 选择要设定的参数量程，并且可以设置报警和停机的延迟时间。设置好点ok 保存，如果该模块四个通道信号类型，探头型号以及量程都相同，可以点击图5 中的1 和2 按钮依次将设置好的1 通道属性复制到Channel 2、 Channel 3、Channel 4 中。 位移的设置类似。 图7 2 、继电器模块设置 点击图4 中的槽 5 进入图8 的界面 图8 图8 的逻辑是该继电器模块的第一路通道是第一个模拟量模块前两个通道报警信号有任何一个出现，该继电器输出。依次可以根据实际情况设置其他通道输出逻辑。 三、报警、停机值设定 点击主菜单中的如下图 图9 要设置振动或位移的报警、停机值，可在图9 的界面中点击相应的模块 图1 0 图1 1 振动的设置如图1 0 ，位移的设置如图1 1 .其中可根据实际要求设置报警、停机值的上下限，需要设置的项目打钩。如果相同类型的信号报警上下限一样，可以点击其中的 进入图1 2 界面复制到需要的通道。 图1 2 四、3 5 0 0 /9 2 的组态 点击 9 2 进入通讯模块组态画面图1 3（组态波特率等参数），电击 Configue 按钮进入 Congigurable Registers 窗口图14，将具体振动或位移的通道 DRIECT 拖到右面的窗口。 图1 3 图1 4 Bently 作为从站只是发送数据，所以设置很简单，主要需要设置波特率、起始/停止位、效验位。这里设置波特率为 9600Bit/s，一位停止位，无效验。然后点击 Configue 按钮进入 Congigurable Registers 窗口，选好要传送的数据，并且定义成实型（注：如要读取 BENTLY的 46001 寄存器地址，则把 6001 转换为十六进制数作为 Siemens 发送 DB 块的寄存器地址即可）。 OK，存盘下载。
