机器视觉光源选型技巧及应用案例

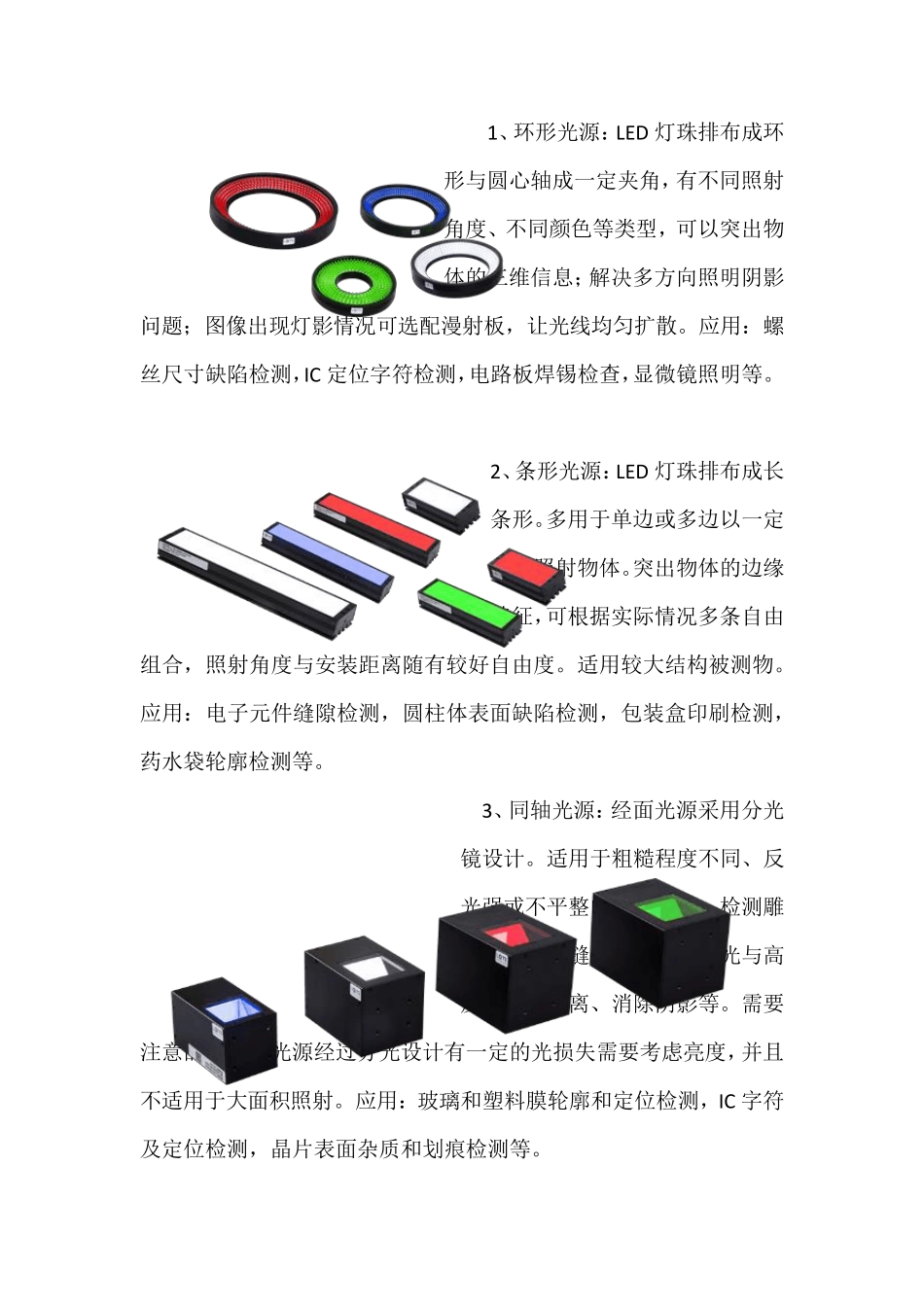

光源选型技巧及应用案例 光源选型技巧及应用案例 用一句常说的话来开头：机器视觉是用机器代替人眼来做测量和判断；机器视觉系统主要包含相机、镜头、光源、图像处理系统和执行机构。而光源作为其中重要组成部分，直接关系到系统的成败。 为什么这样说呢，在视觉系统中图像是核心，选择合适的光源能够呈现一幅好的图像，能够简化算法 提高系统稳定性，一幅图像如果曝光过度则会隐藏很多重要的信息；出现阴影则会引起边缘误判；图像不均匀则会导致阈值选择困难。因此要保证有较好的图像效果，就必须要选择一个合适的光源。 机器视觉涉及行业广泛包含电子、汽车、包装、印刷、食品、医疗等。因而我们面临的检测产品也是多种多样:形状大小不同、颜色材质不一、检测环境和指标各异。面对种类繁多要求各异的检测产品如何选择光源呢，我们先来看一下常见的光源特性。 目前理想的视觉光源有高频荧光灯、光纤卤素灯、氙气灯、LED光源。应用最多是LED 光源，这里就详细介绍几种常见的LED 光源。 1、环形光源：L ED 灯珠排布成环形与圆心轴成一定夹角，有不同照射角度、不同颜色等类型，可以突出物体的三维信息；解决多方向照明阴影问题；图像出现灯影情况可选配漫射板，让光线均匀扩散。应用：螺丝尺寸缺陷检测，IC 定位字符检测，电路板焊锡检查，显微镜照明等。 2、条形光源：L ED 灯珠排布成长条形。多用于单边或多边以一定角度照射物体。突出物体的边缘特征，可根据实际情况多条自由组合，照射角度与安装距离随有较好自由度。适用较大结构被测物。应用：电子元件缝隙检测，圆柱体表面缺陷检测，包装盒印刷检测，药水袋轮廓检测等。 3、同轴光源：经面光源采用分光镜设计。适用于粗糙程度不同、反光强或不平整的表面区域，检测雕刻图案、裂缝、划伤、低反光与高反光区域分离、消除阴影等。需 要注 意 的是 同轴光源经过 分光设计有一定的光损 失 需 要 考 虑 亮 度，并 且不适用于大面积 照射。应用：玻 璃 和 塑 料 膜 轮廓和 定位检测，IC 字符及 定位检测，晶 片 表面杂 质 和 划痕 检测等。 4、圆顶光源：LED 灯珠安装在底部通过半球内壁反射涂层漫反射均匀照射物体。图像整体的照度十分均匀，适用反光较强金属、玻璃、凹凸表面、弧形表面检测。应用：仪表盘刻度检测，金属罐字符喷码检测，芯片金线检测，电子元件印刷检测等。 5、背光源：LED 灯珠排布成一个面（底面发光）或者从光源四周排布一圈...
