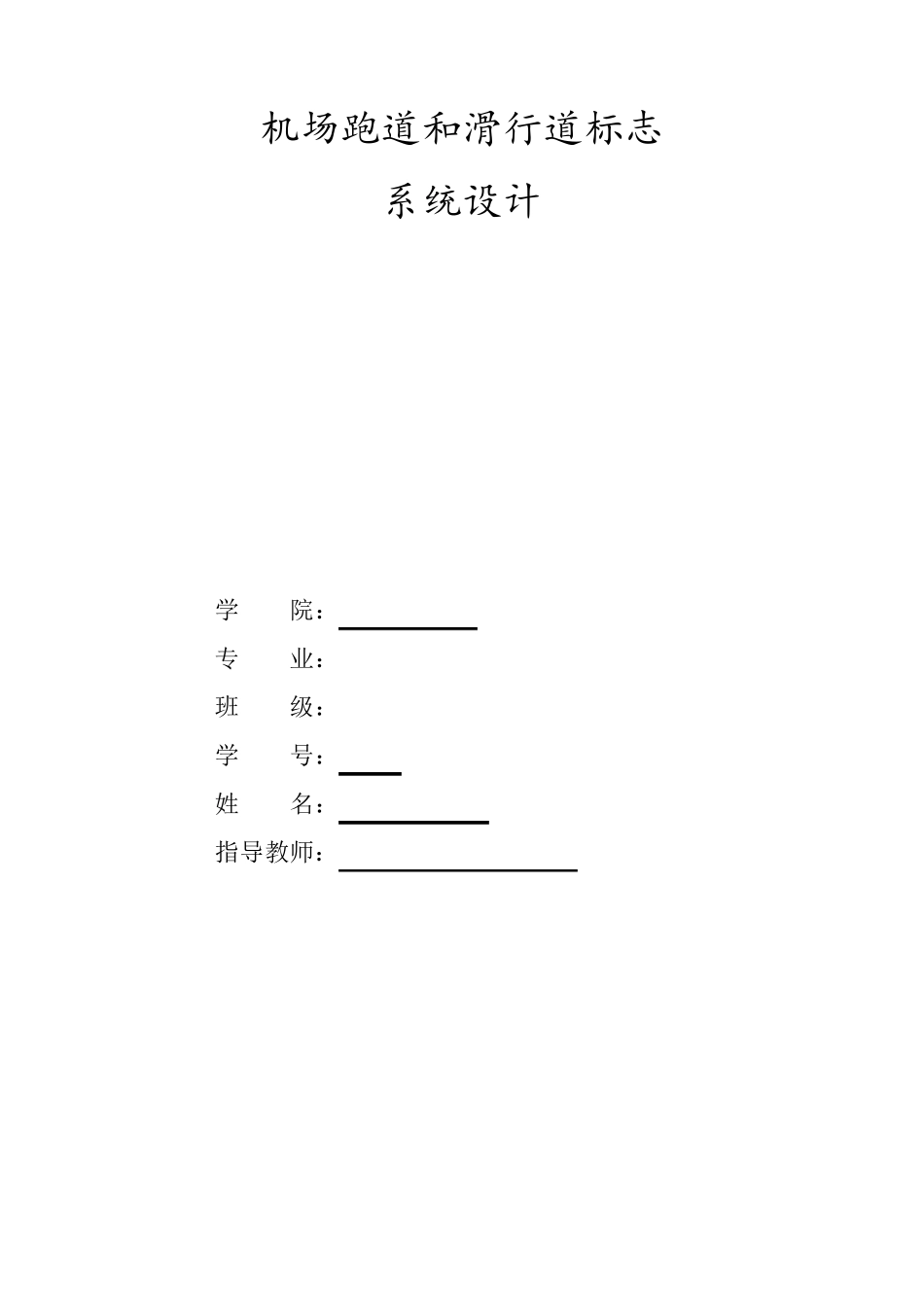

机场跑道设计报告_第1页
1/14

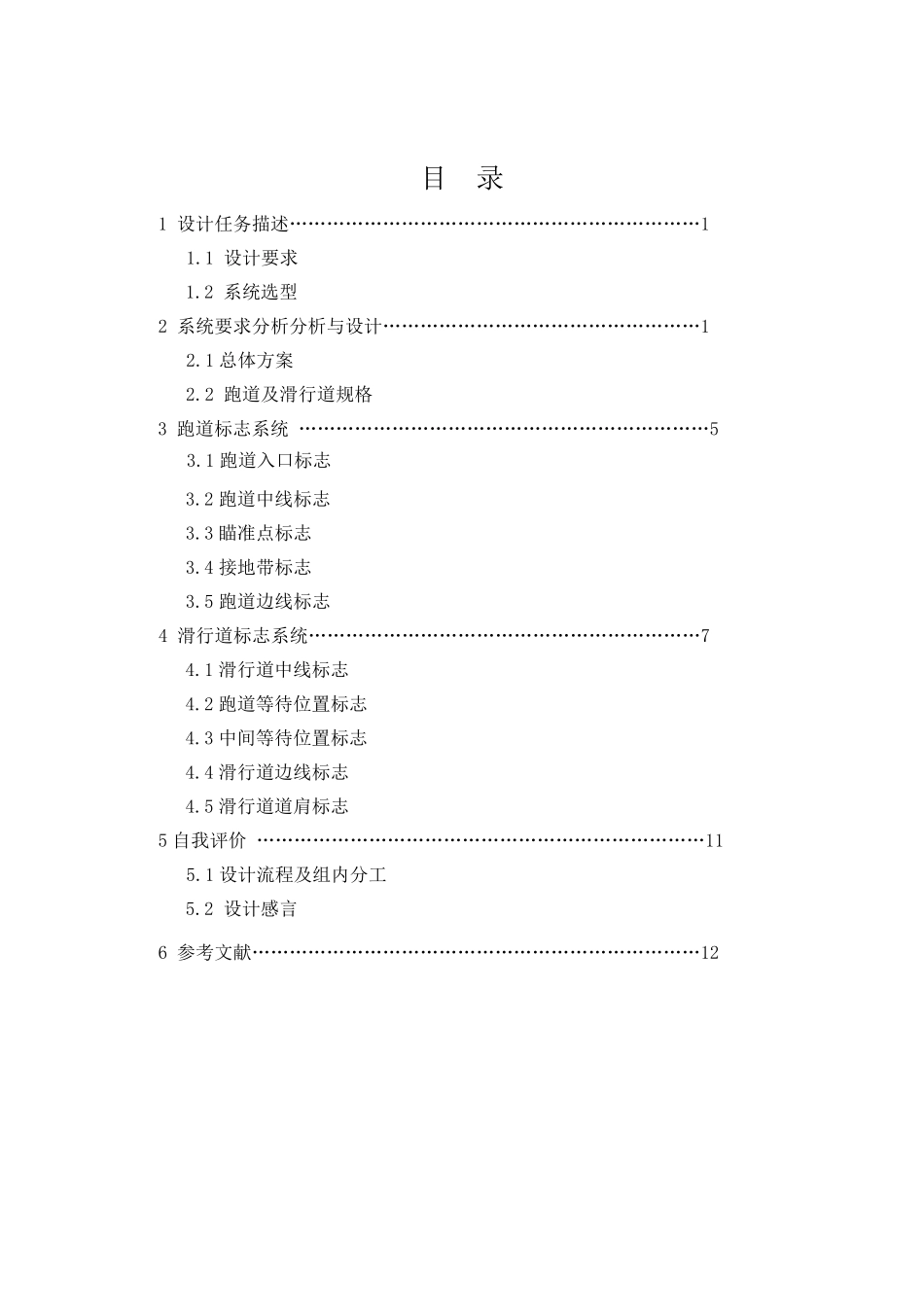

机场跑道设计报告_第2页
2/14

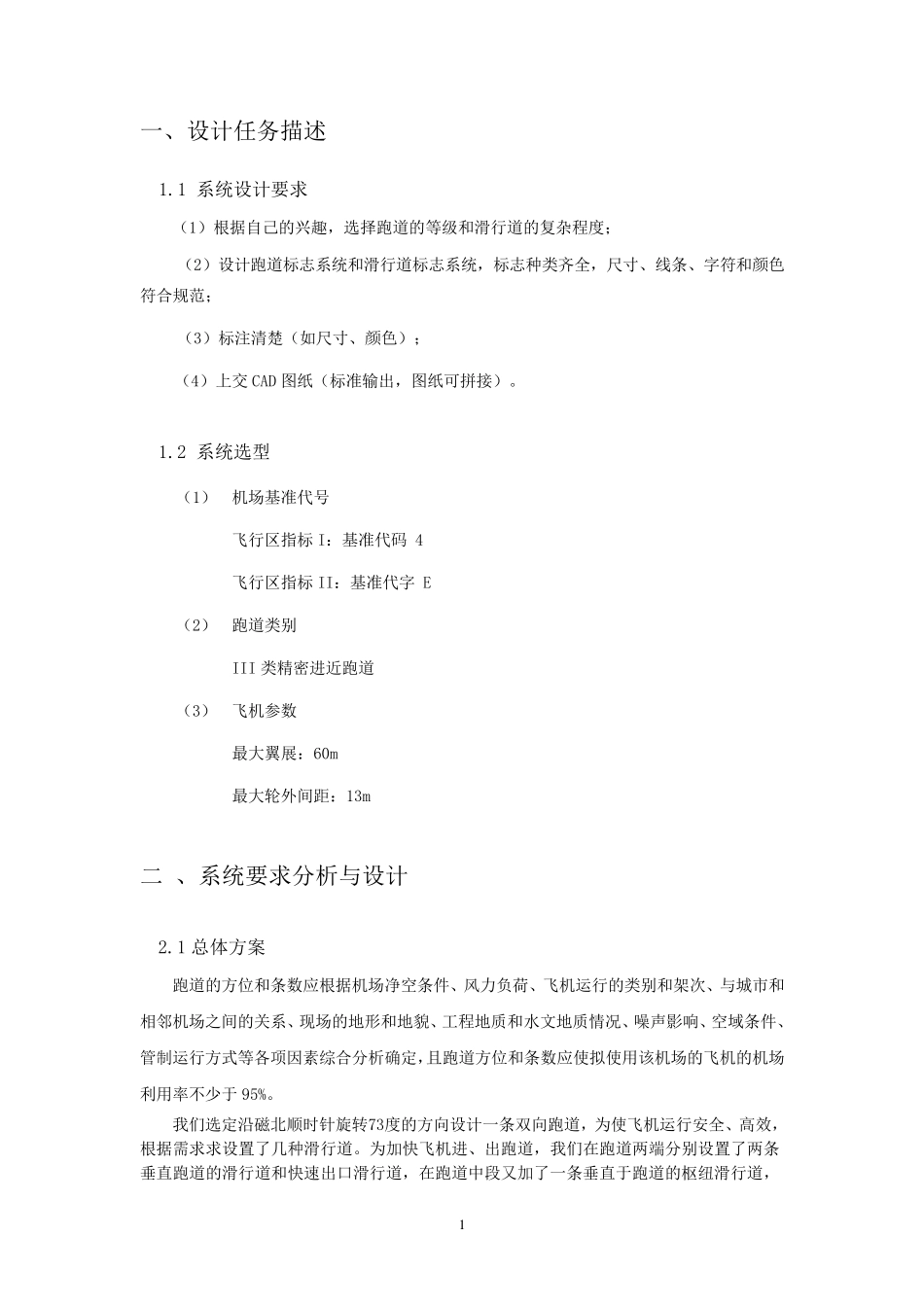

机场跑道设计报告_第3页
3/14
机场跑道和滑行道标志 系统设计 学 院: 专 业: 班 级: 学 号: 姓 名: 指导教师: 目 录 1 设计任务描述…………………………………………………………1 1.1 设计要求 1.2 系统选型 2 系统要求分析分析与设计……………………………………………1 2.1 总体方案 2.2 跑道及滑行道规格 3 跑道标志系统 …………………………………………………………5 3.1 跑道入口标志 3.2 跑道中线标志 3.3 瞄准点标志 3.4 接地带标志 3.5 跑道边线标志 4 滑行道标志系统………………………………………………………7 4.1 滑行道中线标志 4.2 跑道等待位置标志 4.3 中间等待位置标志 4.4 滑行道边线标志 4.5 滑行道道肩标志 5 自我评价 ………………………………………………………………11 5.1 设计流程及组内分工 5.2 设计感言 6 参考文献………………………………………………………………12 1 一、设计任务描述 1.1 系统设计要求 (1)根据自己的兴趣,选择跑道的等级和滑行道的复杂程度; (2)设计跑道标志系统和滑行道标志系统,标志种类齐全,尺寸、线条、字符和颜色符合规范; (3)标注清楚(如尺寸、颜色); (4)上交 CAD 图纸(标准输出,图纸可拼接)。 1.2 系统选型 (1) 机场基准代号 飞行区指标 I:基准代码 4 飞行区指标 II:基准代字 E (2) 跑道类别 III 类精密进近跑道 (3) 飞机参数 最大翼展:60m 最大轮外间距:13m 二 、系统要求分析与设计 2.1 总体方案 跑道的方位和条数应根据机场净空条件、风力负荷、飞机运行的类别和架次、与城市和相邻机场之间的关系、现场的地形和地貌、工程地质和水文地质情况、噪声影响、空域条件、管制运行方式等各项因素综合分析确定,且跑道方位和条数应使拟使用该机场的飞机的机场利用率不少于95%。 我们选定沿磁北顺 时 针 旋 转 73度的方向 设计一条双 向 跑道,为 使飞机运行安 全、高 效 ,根据需 求求设置 了 几 种滑行道。为 加 快 飞机进、出跑道,我们在 跑道两 端 分别设置 了 两 条垂 直 跑道的滑行道和快 速 出口 滑行道,在 跑道中 段 又 加 了 一条垂 直 于跑道的枢 纽 滑行道, 2 以保证交通密度为高时对空面各个部分的飞机通路畅通。在这些滑行道的另一端我们设置了一条平行于跑道的主滑行道,作为飞机往返于跑道与机坪的主要通道,为了...
