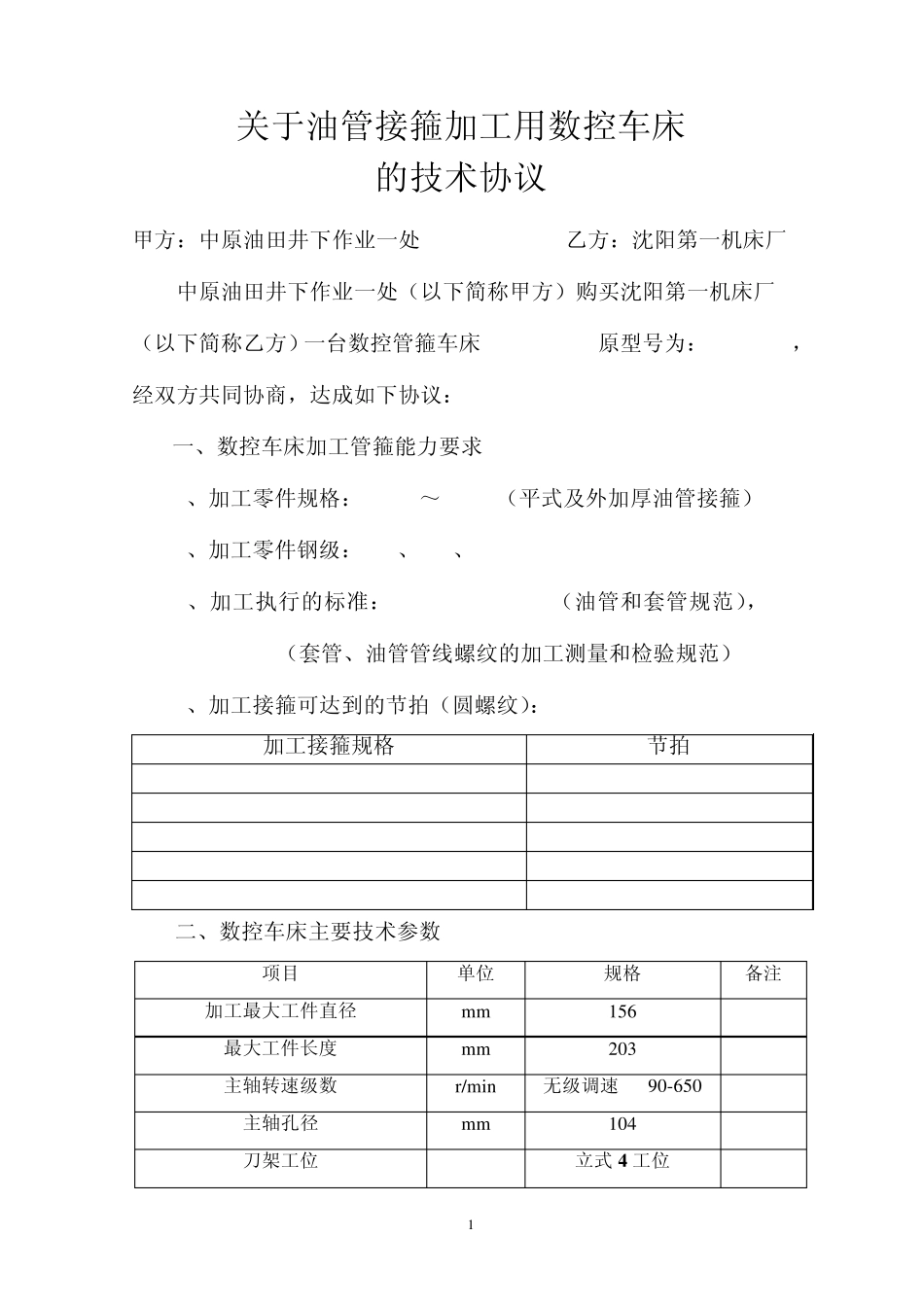

1 关于油管接箍加工用数控车床 的技术协议 甲方：中原油田井下作业一处 乙方：沈阳第一机床厂 中原油田井下作业一处（以下简称甲方）购买沈阳第一机床厂 （以下简称乙方）一台数控管箍车床STC1535pc(原型号为：S1-406A)，经双方共同协商，达成如下协议： 一、数控车床加工管箍能力要求 1、加工零件规格：23/8"～51/2"（平式及外加厚油管接箍） 2、加工零件钢级：J55、N80、P110 3、加工执行的标准：API SPEC 5CT（油管和套管规范），API SPEC STD 5B（套管、油管管线螺纹的加工测量和检验规范） 4、加工接箍可达到的节拍（圆螺纹）： 加工接箍规格 节拍 23/8" 4.5/piece 27/8" 3.2/piece 3 1/2" 4/piece 4" 4.5/piece 5 1/2" 4.8/piece 二、数控车床主要技术参数 项目 单位 规格 备注 加工最大工件直径 mm 156 最大工件长度 mm 203 主轴转速级数 r/min 无级调速 90-650 主轴孔径 mm 104 刀架工位 立式 4 工位 2 项目 单位 规格 备注 X 轴快移速度 m/min 4 Z 轴快移速度 m/min 8 X 轴进给最小设定单位 mm 0.0005 Z 轴进给最小设定单转速位 mm 0.001 主电机 功率 kW 15 冷却电泵 功率 W 90 冷却方式 内冷 电源 电压 V 380 频率 Hz 50 机床耗电 KVA 40 控制系统 FUNAC 0i-mate 机床最大外型尺寸（长×宽×高） mm 3242 × 1633×1740 机床重量 kg 4500 三、数控车床主要配置： 名称 型号与规格 生产厂家 备注 控制系统 FANUC 0i-Mate FANUC 主电机 α 15/7000i FANUC X 轴电机 α c8/2000i FANUC Z 轴电机 α c22/2000i FANUC 主轴轴承 200×280×105 D2097940 国产 160×240×60 E3182132 三角带 B1829(科达) 国产 卡盘 液压翻转卡盘 呼和浩特 X 轴滚珠丝杠 2505T-3-P3 国产 Z 轴滚珠丝杠 5012T-3-P3 国产 X 轴丝杠轴承 20×52×46 ZARN205TR 镇江轴承厂 20×42×24 D246104 国产 3 Z轴丝杠轴承 35×70×54 ZARN3570T4 镇江轴承厂 35×62×14 D107 国产 刀架 SLD170A-04（电动、立式 4 工位） 沈阳精诚数控 冷 却 泵 QLY4-24/3 国产 四、技术资料 序 号 名 称 规 格 数 量 1 使 用 说 明 书 机 械 、 液 压 1份 2 使 用 说 明 书 （ 电 气 ） 1份 3 使 用 说 明 书 （ 刀 架 ） SLD 170A-04 1份 4 电 路 图 册...
