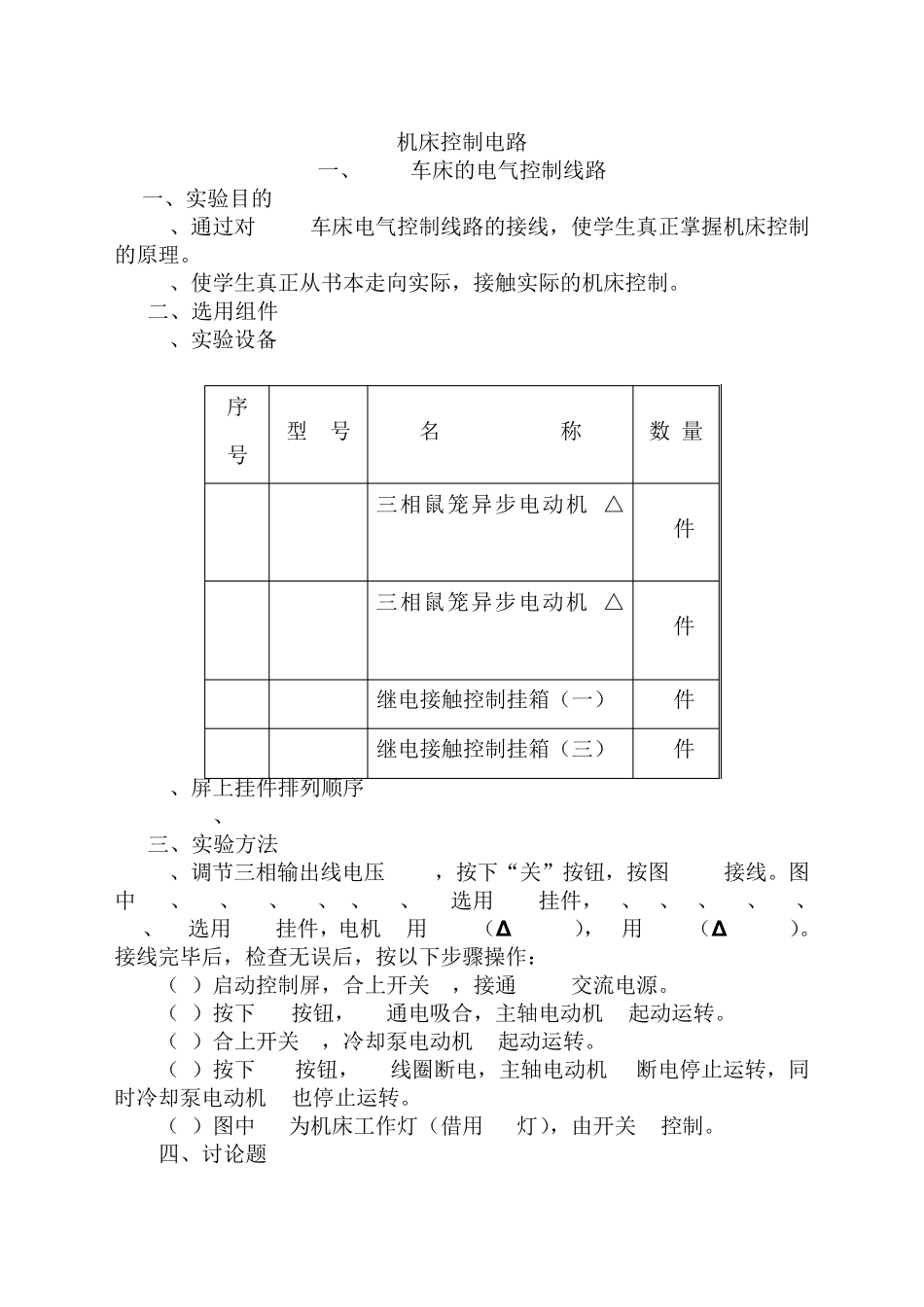

机床控制电路 一、C620车床的电气控制线路 一、实验目的 1、通过对C620车床电气控制线路的接线，使学生真正掌握机床控制的原理。 2、使学生真正从书本走向实际，接触实际的机床控制。 二、选用组件 1、实验设备 序 号 型 号 名 称 数 量 1 DJ16 三相鼠笼异步电动机(△/220V) 1件 2 DJ24 三相鼠笼异步电动机(△/220V) 1件 3 D61 继电接触控制挂箱（一） 1件 4 D63 继电接触控制挂箱（三） 1件 2、屏上挂件排列顺序 D63、D61 三、实验方法 1、调节三相输出线电压220V，按下“关”按钮，按图 7-19接线。图中 FR1、SB1、SB2、KM1、T、HL1、HL2选用D61挂件，Q1、Q2、Q3、FU1、FU2、FU3、EL选用D63挂件，电机M1用DJ16（Δ /220V），M2用DJ24（Δ /220V）。接线完毕后，检查无误后，按以下步骤操作： （1）启动控制屏，合上开关 Q1，接通220V交流电源。 （2）按下SB1按钮，KM1通电吸合，主轴电动机M1起动运转。 （3）合上开关 Q2，冷却泵电动机M2起动运转。 （4）按下SB2按钮，KM1线圈断电，主轴电动机M1断电停止运转，同时冷却泵电动机M2也停止运转。 （5）图中 EL为机床工作灯（借用SB灯），由开关 Q3控制。 四、讨论题 1、试分析冷却泵电机为什么接在KM1下面。 2、分析C620车床控制线路具有什么保护？ 图7-19 C620车床的电气控制线路 二、 M7130平面磨床的电气控制线路 一、实验目的 1、通过对M7130平面磨床的电气控制线路的实际接线和操作，初步掌握另一种工厂机床磨床的基本工作原理。 2、熟悉掌握平面磨床一些独特的控制线路。 二、选用组件 1、实验设备 序 号 型 号 名 称 数 量 1 DJ16 三相鼠笼异步电动机(△/220V) 1件 2 DJ24 三相鼠笼异步电动机(△/220V) 1件 3 DJ17 三相线绕式电动机（Y/220V） 1件 ABCKM 1FU 1Q 1L 1L 2L 3220VFR1KM 1KM 1ABCHL 2HL 1KM 1Q 3EL6.3V220VFR 2SB 2FR2主轴电动机冷却泵电机FU 2FU 34 D51 波形测试及开关板 1件 5 D61 继电接触控制挂箱（一） 1件 6 D62 继电接触控制挂箱（二） 1件 7 D63 继电接触控制挂箱（三） 1件 2、屏上挂件排列顺序 D63、D62、D61、D51 三、实验方法 1、调节三相可调输出线电压220V，按下“关”按钮，按图 8-22接线。 图中 FR1、SB1、SB2、SB3、KM1、KM2、KM3、选用 D61挂件，FR2、KA1、Q1、Q2、SB4、ST1、ST2、ST3、ST4选用 D63挂件， Q3选用 D51挂件，电机...
