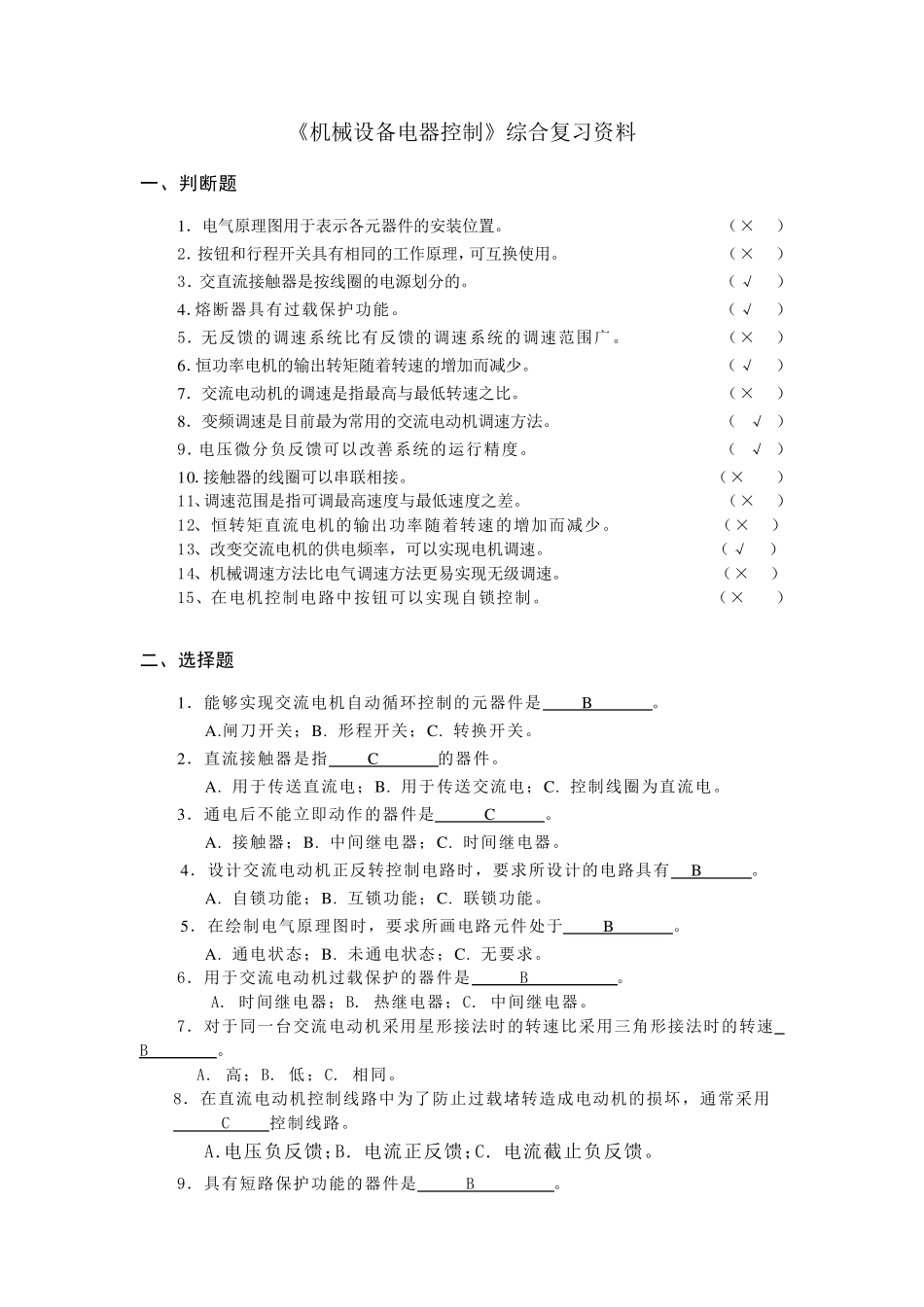

《机械设备电器控制》综合复习资料 一、判断题 1．电气原理图用于表示各元器件的安装位置。 （× ） 2．按钮和行程开关具有相同的工作原理，可互换使用。 （× ） 3．交直流接触器是按线圈的电源划分的。 （√ ） 4．熔断器具有过载保护功能。 （√ ） 5．无反馈的调速系统比有反馈的调速系统的调速范围广。 （× ） 6．恒功率电机的输出转矩随着转速的增加而减少。 （√ ） 7．交流电动机的调速是指最高与最低转速之比。 （× ） 8．变频调速是目前最为常用的交流电动机调速方法。 （ √ ） 9．电压微分负反馈可以改善系统的运行精度。 （ √ ） 10．接触器的线圈可以串联相接。 （× ） 11、调速范围是指可调最高速度与最低速度之差。 （× ） 12、恒转矩直流电机的输出功率随着转速的增加而减少。 （× ） 13、改变交流电机的供电频率，可以实现电机调速。 （√ ） 14、机械调速方法比电气调速方法更易实现无级调速。 （× ） 15、在电机控制电路中按钮可以实现自锁控制。 （× ） 二、选择题 1．能够实现交流电机自动循环控制的元器件是 B 。 A.闸刀开关；B. 形程开关；C. 转换开关。 2．直流接触器是指 C 的器件。 A. 用于传送直流电；B. 用于传送交流电；C. 控制线圈为直流电。 3．通电后不能立即动作的器件是 C 。 A. 接触器；B. 中间继电器；C. 时间继电器。 4．设计交流电动机正反转控制电路时，要求所设计的电路具有 B 。 A. 自锁功能；B. 互锁功能；C. 联锁功能。 5．在绘 制电气原理图时，要求所画 电路元件处 于 B 。 A. 通电状 态 ；B. 未 通电状 态 ；C. 无要求。 6．用于交流电动机过载保护的器件是 B 。 A. 时间继电器；B. 热 继电器；C. 中间继电器。 7．对 于同一 台 交流电动机采 用星 形接法时的转速比采 用三 角 形接法时的转速 B 。 A. 高；B. 低；C. 相同。 8．在直流电动机控制线路中为了 防 止 过载堵 转造 成 电动机的损 坏 ，通常采 用 C 控制线路。 A. 电压负反馈；B. 电流正反馈；C. 电流截 止 负反馈。 9．具有短 路保护功能的器件是 B 。 A. 形程开关；B. 自动空气开关；C. 按钮。 10．在电器控制线路中，当要求多个电动机按顺序依次运行时，通常采用 C 。 A. 联锁控制；B. 自锁控制；C. 互锁控制。 11．电气调速与机械调速相比具有 A 等优点。 A. 机...
