机房UPS配电系统施工方案

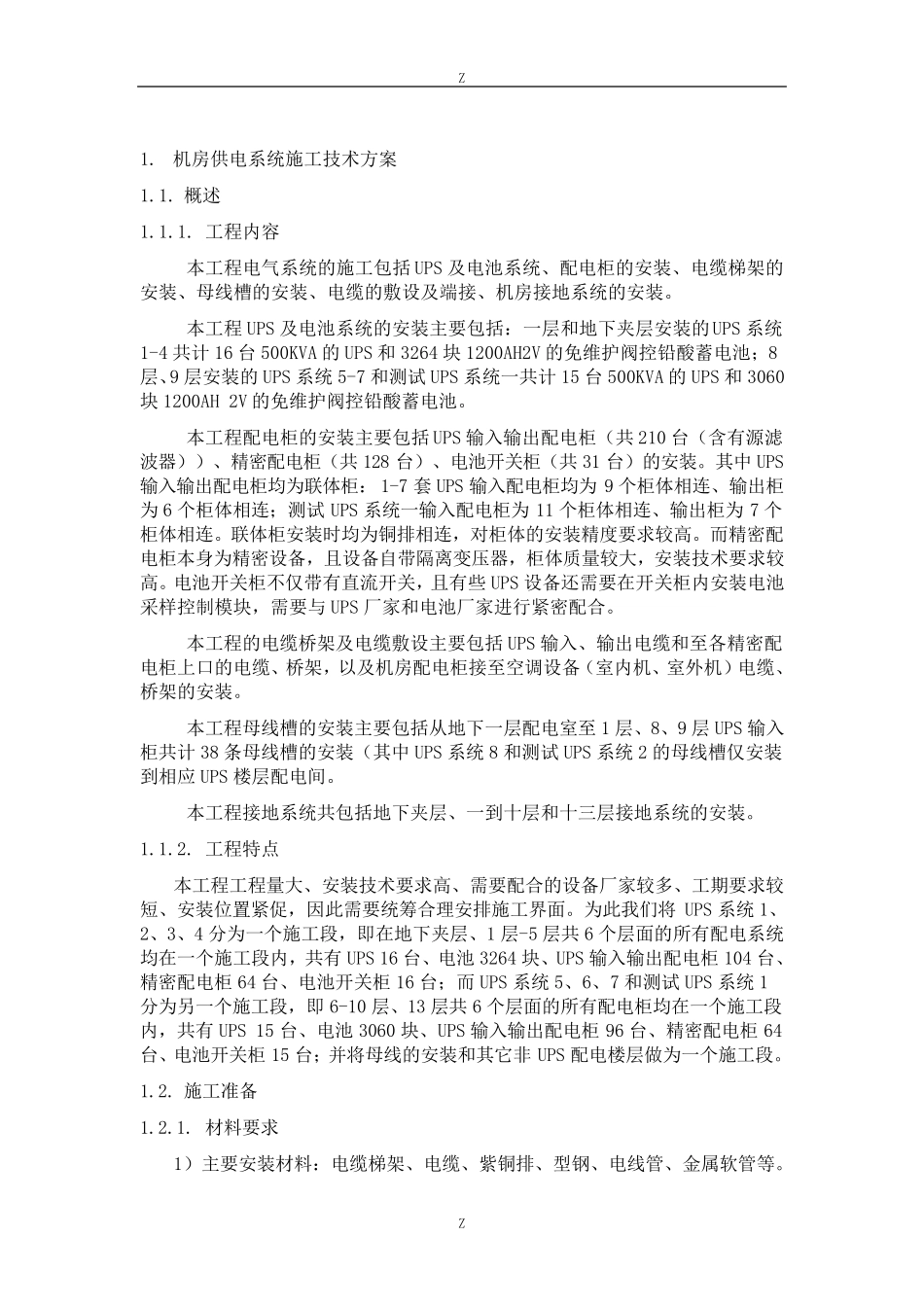

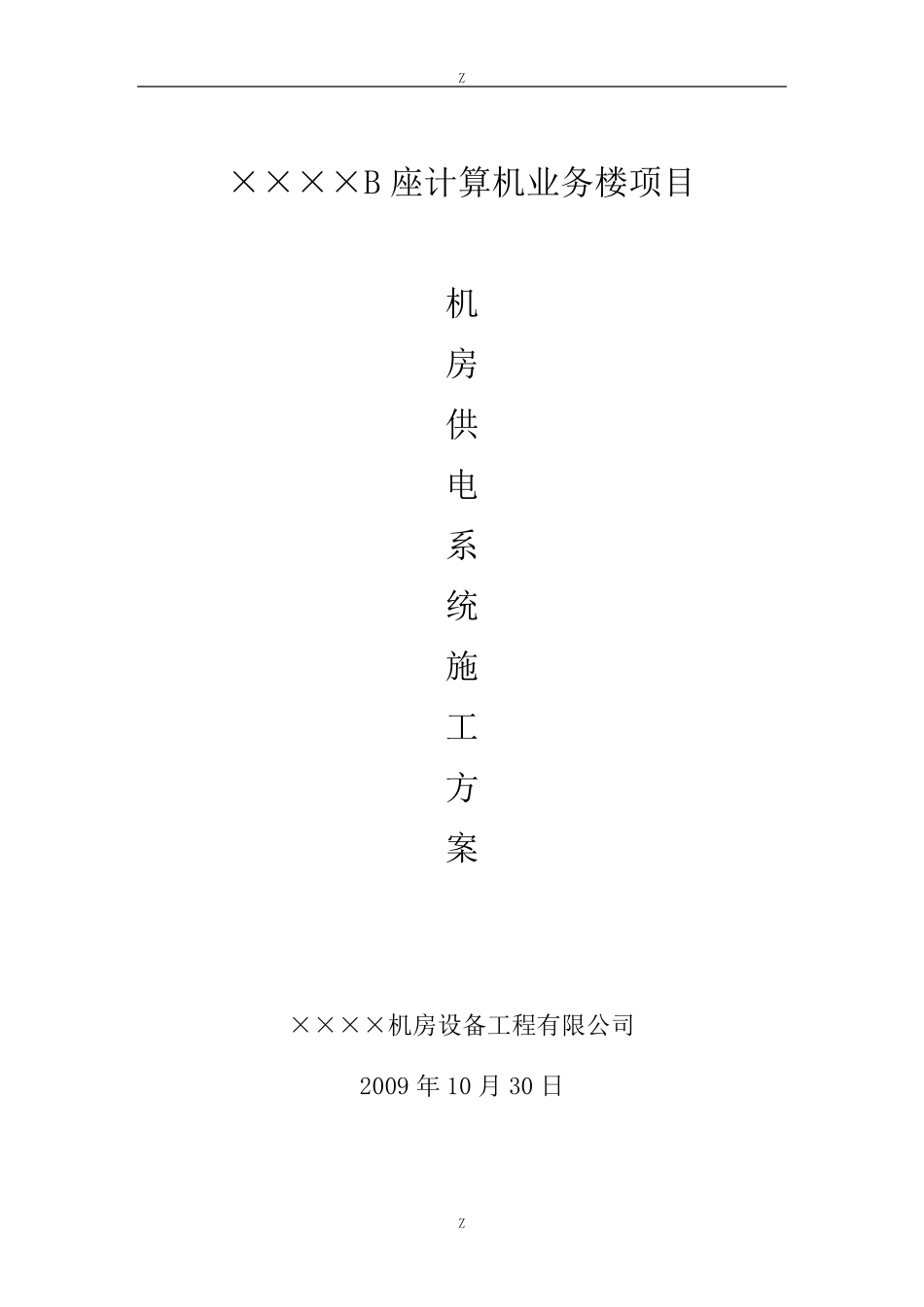

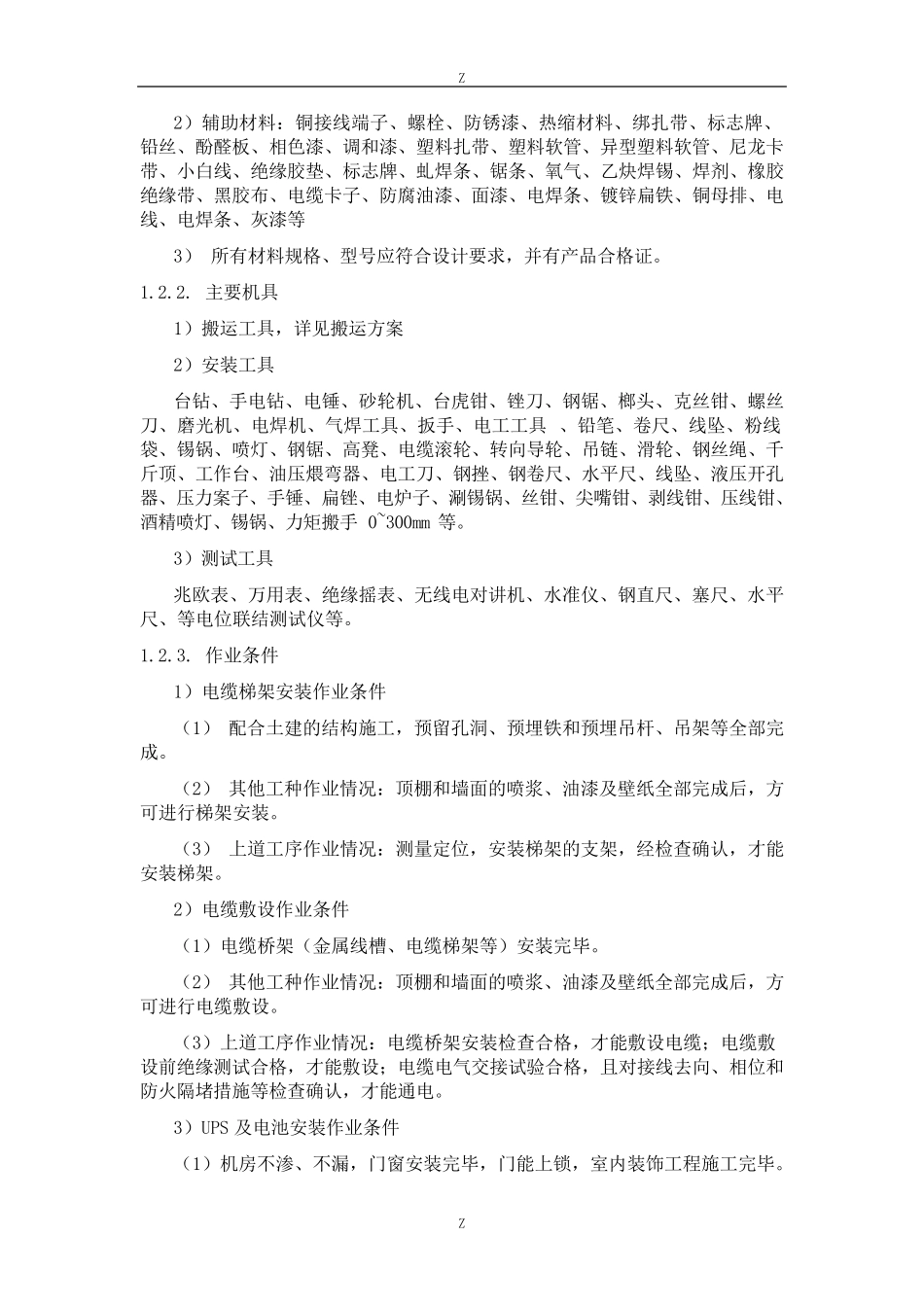

Z Z ××××B 座计算机业务楼项目 机 房 供 电 系 统 施 工 方 案 ××××机房设备工程有限公司 2009 年 10 月 30 日 Z Z 1. 机房供电系统施工技术方案 1.1. 概述 1.1.1. 工程内容 本工程电气系统的施工包括UPS 及电池系统、配电柜的安装、电缆梯架的安装、母线槽的安装、电缆的敷设及端接、机房接地系统的安装。 本工程UPS 及电池系统的安装主要包括：一层和地下夹层安装的UPS 系统1-4 共计 16 台 500KVA 的UPS 和 3264 块 1200AH2V 的免维护阀控铅酸蓄电池；8层、9 层安装的UPS 系统5-7 和测试 UPS 系统一共计 15 台 500KVA 的UPS 和 3060块 1200AH 2V 的免维护阀控铅酸蓄电池。 本工程配电柜的安装主要包括UPS 输入输出配电柜（共 210 台（含有源滤波器））、精密配电柜（共 128 台）、电池开关柜（共 31 台）的安装。其中 UPS输入输出配电柜均为联体柜： 1-7 套 UPS 输入配电柜均为 9 个柜体相连、输出柜为 6 个柜体相连；测试 UPS 系统一输入配电柜为 11 个柜体相连、输出柜为 7 个柜体相连。联体柜安装时均为铜排相连，对柜体的安装精度要求较高。而精密配电柜本身为精密设备，且设备自带隔离变压器，柜体质量较大，安装技术要求较高。电池开关柜不仅带有直流开关，且有些 UPS 设备还需要在开关柜内安装电池采样控制模块，需要与 UPS 厂家和电池厂家进行紧密配合。 本工程的电缆桥架及电缆敷设主要包括UPS 输入、输出电缆和至各精密配电柜上口的电缆、桥架，以及机房配电柜接至空调设备（室内机、室外机）电缆、桥架的安装。 本工程母线槽的安装主要包括从地下一层配电室至1 层、8、9 层 UPS 输入柜共计 38 条母线槽的安装（其中 UPS 系统8 和测试 UPS 系统2 的母线槽仅安装到相应UPS 楼层配电间。 本工程接地系统共包括地下夹层、一到十层和十三层接地系统的安装。 1.1.2. 工程特点 本工程工程量大、安装技术要求高、需要配合的设备厂家较多、工期要求较短、安装位置紧促，因此需要统筹合理安排施工界 面 。为此我 们 将UPS 系统1、2、3、4 分 为一个施工段 ，即 在地下夹层、1 层-5 层共 6 个层面 的所 有配电系统均在一个施工段 内，共有 UPS 16 台、电池3264 块、UPS 输入输出配电柜 104 台、精密配电柜 64 台、电池开关柜 16 台；而 UPS 系统5、6、7 和测试 UPS 系统1分 为另 一个施工...
