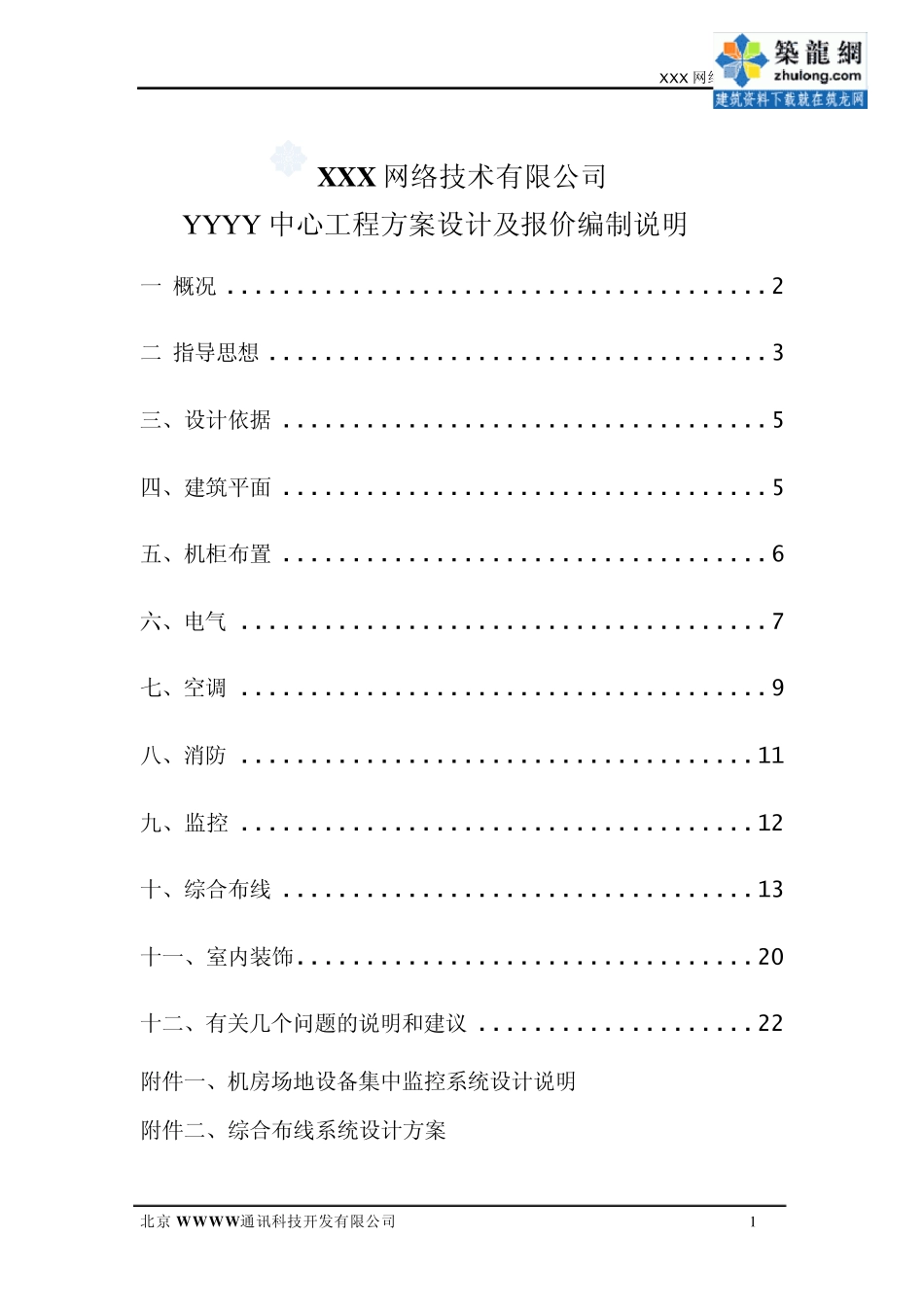

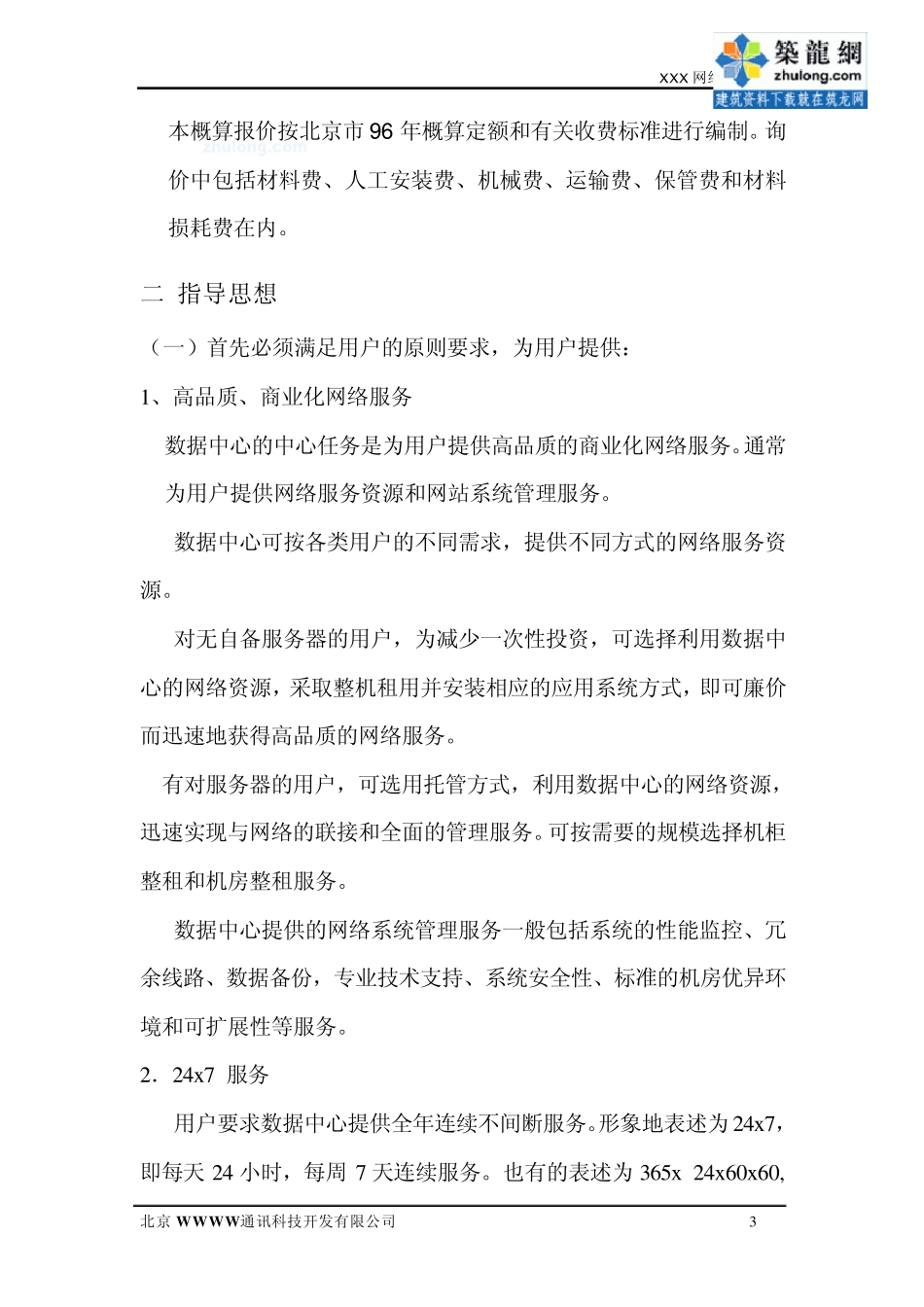

XXX 网络数据中心 北京WWWW通讯科技开发有限公司 1 XXX网络技术有限公司 Y Y Y Y 中心工程方案设计及报价编制说明 一 概况 ....................................... 2 二 指导思想 .................................... 3 三、设计依据 ................................... 5 四、建筑平面 ................................... 5 五、机柜布置 ................................... 6 六、电气 ...................................... 7 七、空调 ...................................... 9 八、消防 ..................................... 11 九、监控 ..................................... 12 十、综合布线 .................................. 13 十一、室内装饰 ................................. 20 十二、有关几个问题的说明和建议 .................... 22 附件一、机房场地设备集中监控系统设计说明 附件二、综合布线系统设计方案 XXX 网络数据中心 北京 WWWW 通讯科技开发有限公司 2 一 概况 1 工程名称: XXX 网络技术有限公司 YYYY 中心工程 2 位置: 3 工程范围 (1) 工程项目:建筑平面、标准机柜布置、电气(供配电、UPS 电源、照明、接地、防雷)、空调与新风、消防(报警、灭火)、安保(门禁、漏水测报、监控)、综合布线及室内装饰。 (2) 工程总建筑面积:594.36 m 2(按轴线计算,不含楼电梯间),机房室内净高 2.2M。 4 现场条件分析 原建筑层高 3.10M,钢筋混凝土梁板柱结构。将原建筑改建为数据中心,经分析存在以下需要特别关注的制约条件: (3) 机房净高偏低。原建筑净高在主梁底处为 2.65M,在次梁底处为2.70M。力争机房净高不低于2.20m 。并注意进行平面分割和色彩等处理以改善房间狭长与净高偏低而造成的压抑感。 (4) 机房位于建筑的顶层,要注意防潮、防渗漏、保温。 (5) 沿c 轴南侧和11 轴西侧梁下吊有一条消防主管对机房室内净高等的影响。 (6) 在 7—10 轴每个开间的中部有一组铸铁通气管及结构风道,要妥善处理。 5 报价编制 XXX 网络数据中心 北京WWWW 通讯科技开发有限公司 3 本概算报价按北京市9 6 年概算定额和有关收费标准进行编制。询价中包括材料费、人工安装费、机械费、运输费、保管费和材料损耗费在内。 二 指导思想 (一) 首先必须满足用户的原则要求,为用户提供: 1 、高品质...
