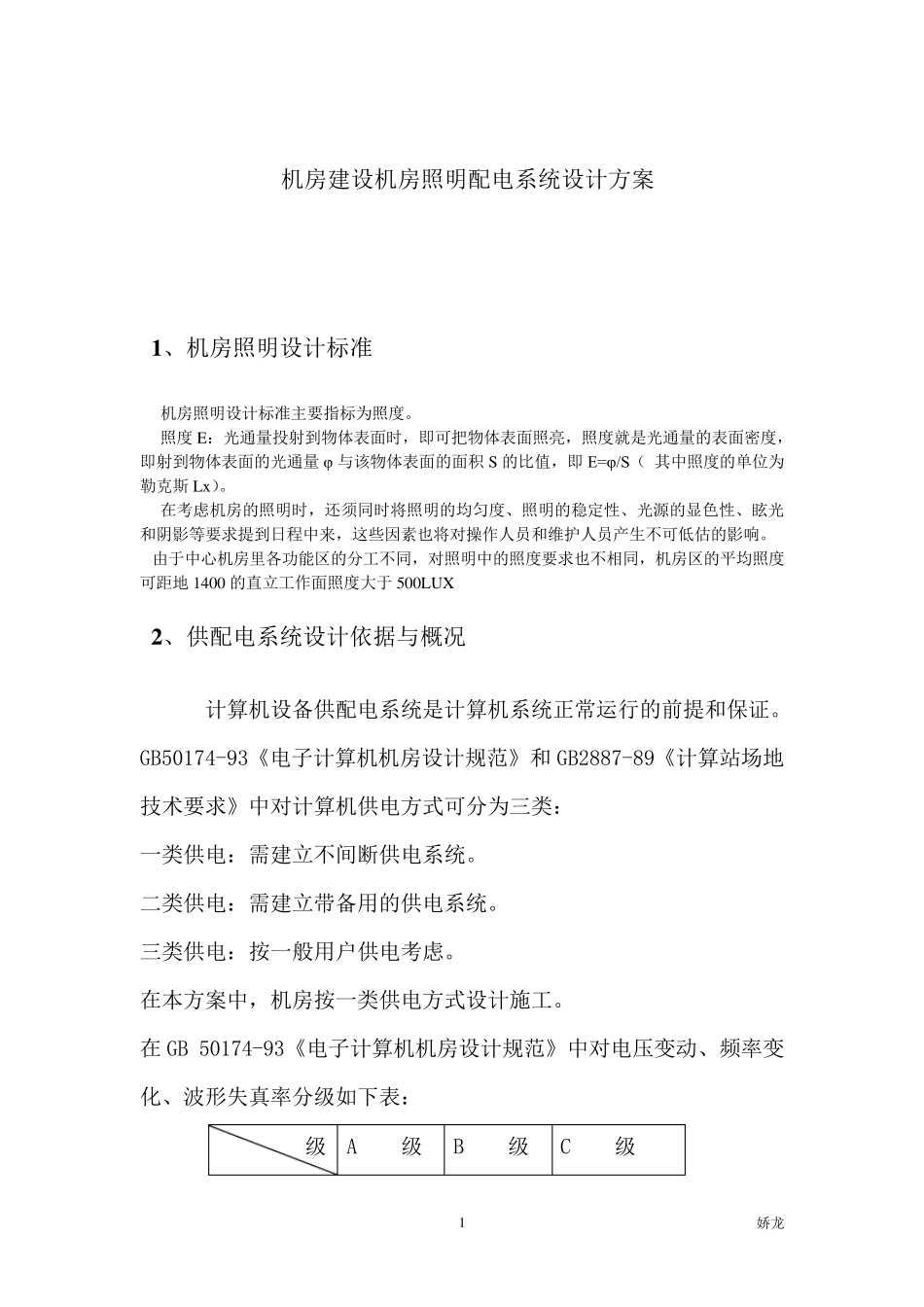

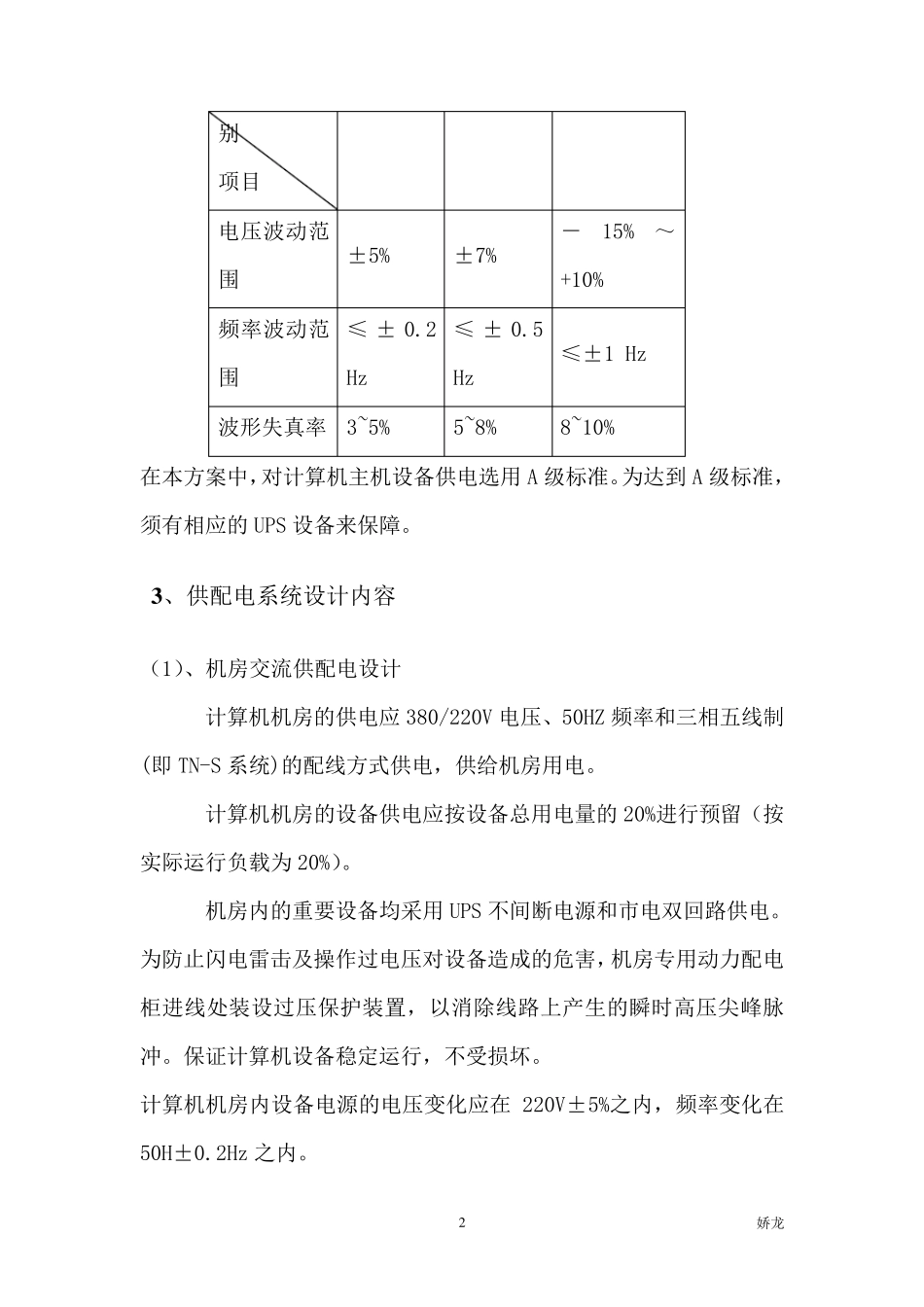

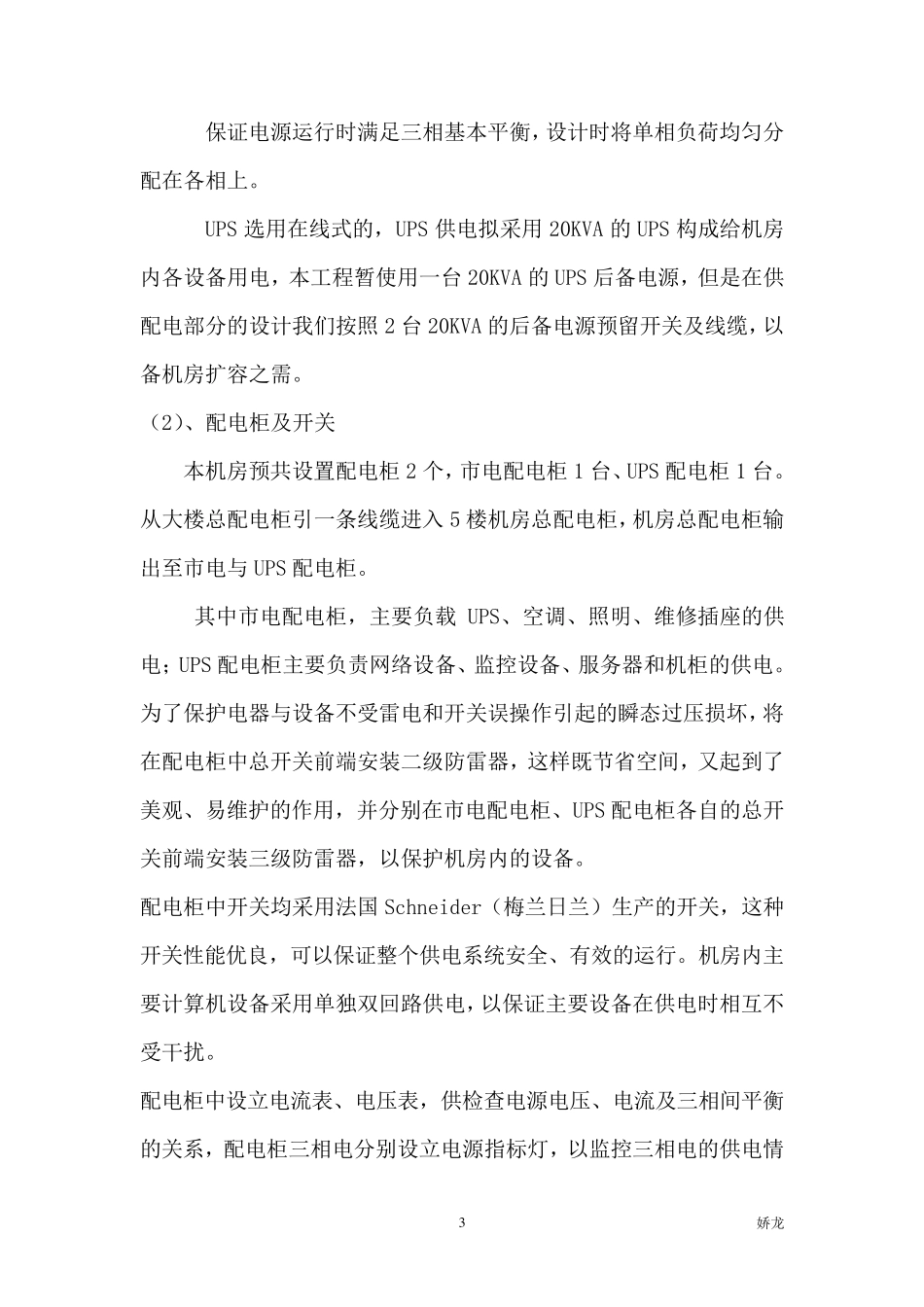

娇龙 1 机房建设机房照明配电系统设计方案 1 、机房照明设计标准 机房照明设计标准主要指标为照度。 照度 E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量 φ 与该物体表面的面积 S 的比值，即 E=φ/S（ 其中照度的单位为勒克斯 Lx）。 在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。 由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地 1400 的直立工作面照度大于 500LUX 2 、供配电系统设计依据与概况 计算机设备供配电系统是计算机系统正常运行的前提和保证。GB50174-93《电子计算机机房设计规范》和 GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类： 一类供电：需建立不间断供电系统。 二类供电：需建立带备用的供电系统。 三类供电：按一般用户供电考虑。 在本方案中，机房按一类供电方式设计施工。 在 GB 50174-93《电子计算机机房设计规范》中对电压变动、频 率 变化 、波 形 失 真 率 分级 如 下 表： 级A 级 B 级 C 级 娇龙 2 别 项目 电压波动范围 ±5% ±7% －15%～+10% 频率波动范围 ≤ ± 0.2 Hz ≤ ± 0.5 Hz ≤±1 Hz 波形失真率 3~5% 5~8% 8~10% 在本方案中，对计算机主机设备供电选用 A 级标准。为达到 A 级标准，须有相应的 UPS 设备来保障。 3 、供配电系统设计内容 （1）、机房交流供配电设计 计算机机房的供电应 380/220V 电压、50HZ 频率和三相五线制(即 TN-S 系统)的配线方式供电，供给机房用电。 计算机机房的设备供电应按设备总用电量的 20%进行预留（按实际运行负载为 20%）。 机房内的重要设备均采用 UPS 不间断电源和市电双回路供电。为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。保证计算机设备稳定运行，不受损坏。 计算机机房内设备电源的电压变化应在 220V±5%之内，频率变化在 50H±0.2Hz 之内。 娇龙 3 保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。 UPS 选用在线式的，UPS 供电拟采用20KVA 的UPS 构成给机房内各设备用电，本工程暂使用一台20KVA 的UPS 后备电...
