机柜配线与导线加工规范

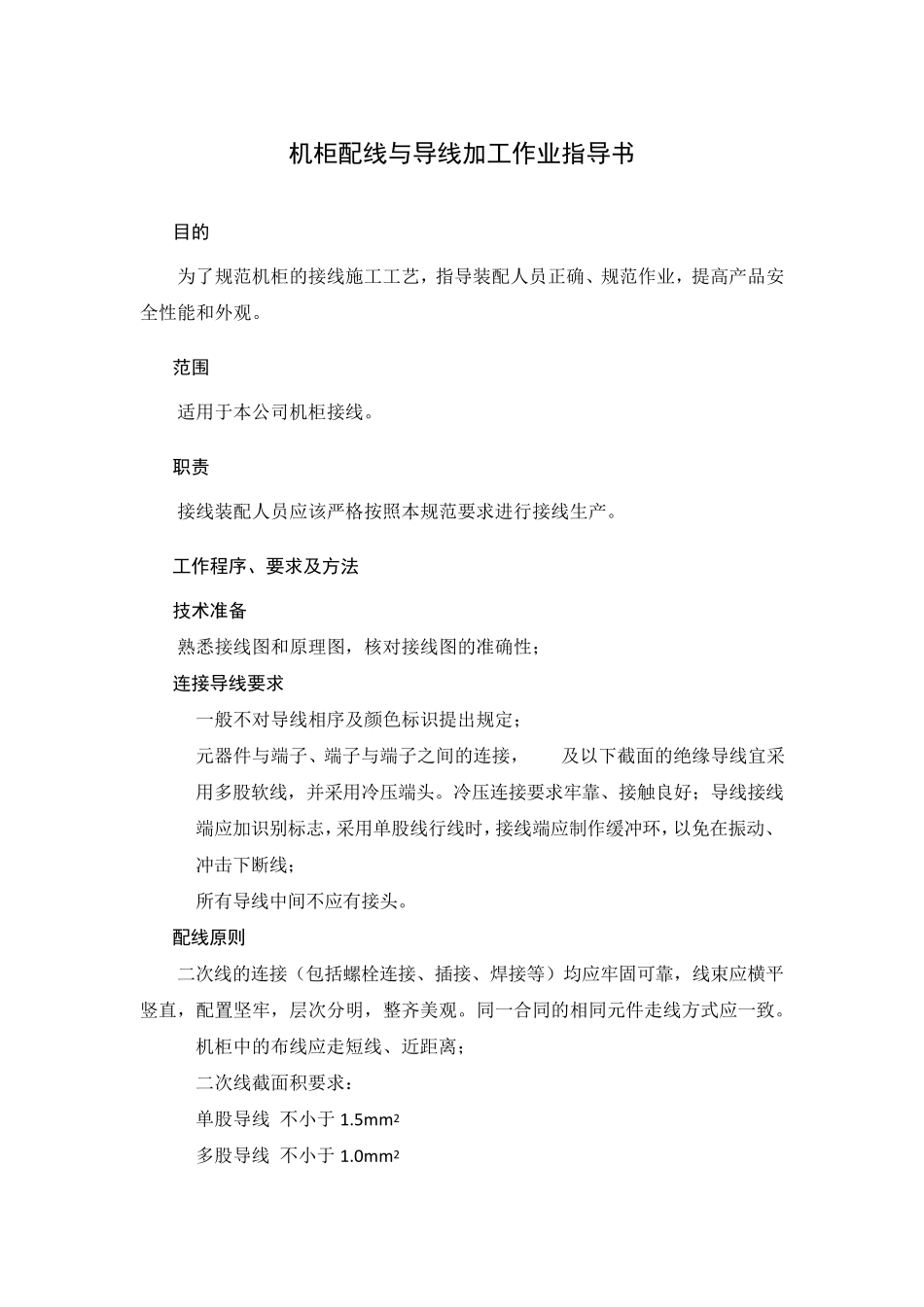

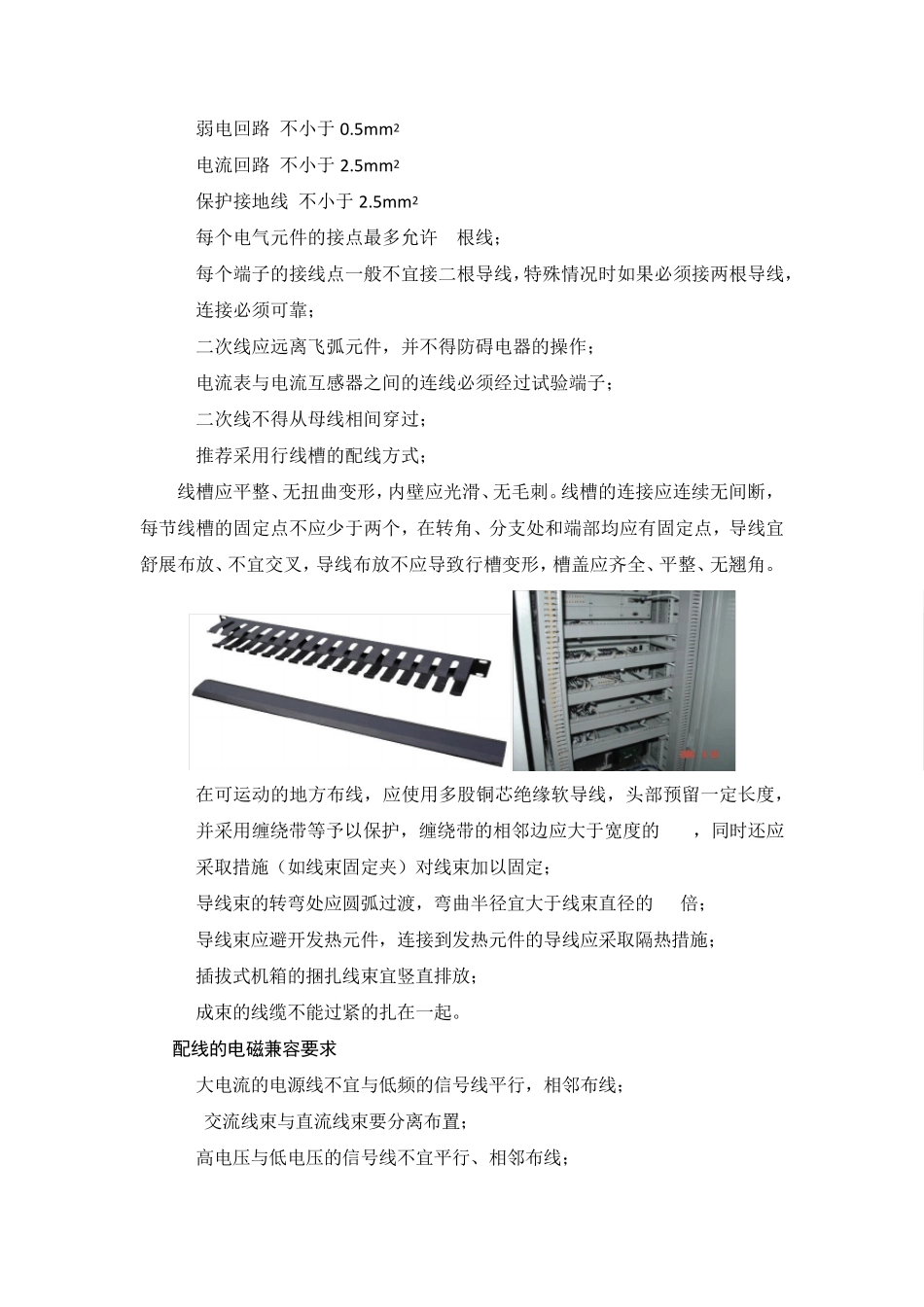

机柜配线与导线加工作业指导书 1 目的 为了规范机柜的接线施工工艺，指导装配人员正确、规范作业，提高产品安全性能和外观。 2 范围 适用于本公司机柜接线。 3 职责 接线装配人员应该严格按照本规范要求进行接线生产。 4 工作程序、要求及方法 4.1 技术准备 熟悉接线图和原理图，核对接线图的准确性； 4.2 连接导线要求 4.2.1 一般不对导线相序及颜色标识提出规定； 4.2.2 元器件与端子、端子与端子之间的连接，6mm2及以下截面的绝缘导线宜采用多股软线，并采用冷压端头。冷压连接要求牢靠、接触良好；导线接线端应加识别标志，采用单股线行线时，接线端应制作缓冲环，以免在振动、冲击下断线； 4.2.3 所有导线中间不应有接头。 4.3 配线原则 二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平 竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。 4.3.1 机柜中的布线应走短线、近距离； 4.3.2 二次线截面积要求： a)单股导线 不小于 1.5m m 2 b)多股导线 不小于 1.0m m 2 c)弱电回路 不小于0.5m m 2 d)电流回路 不小于2.5m m 2 e)保护接地线 不小于2.5m m 2 4.3.3 每个电气元件的接点最多允许2根线； 4.3.4 每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，连接必须可靠； 4.3.5 二次线应远离飞弧元件，并不得防碍电器的操作； 4.3.6 电流表与电流互感器之间的连线必须经过试验端子； 4.3.7 二次线不得从母线相间穿过； 4.3.8 推荐采用行线槽的配线方式； 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。线槽的连接应连续无间断，每节线槽的固定点不应少于两个，在转角、分支处和端部均应有固定点，导线宜舒展布放、不宜交叉，导线布放不应导致行槽变形，槽盖应齐全、平整、无翘角。 4.3.9 在可运动的地方布线，应使用多股铜芯绝缘软导线，头部预留一定长度，并采用缠绕带等予以保护，缠绕带的相邻边应大于宽度的1/2，同时还应采取措施（如线束固定夹）对线束加以固定； 4.3.10导线束的转弯处应圆弧过渡，弯曲半径宜大于线束直径的2倍； 4.3.11导线束应避开发热元件，连接到发热元件的导线应采取隔热措施； 4.3.12插拔式机箱的捆扎线束宜竖直排放； 4.3.13成束的线缆不能过紧的扎在一起。 4.4 配线的电磁兼容要求 4.4.1 大电流的电源线不宜与低频的信号线平行，相邻布线； 4.4.2 交流线束与直流线束要...
