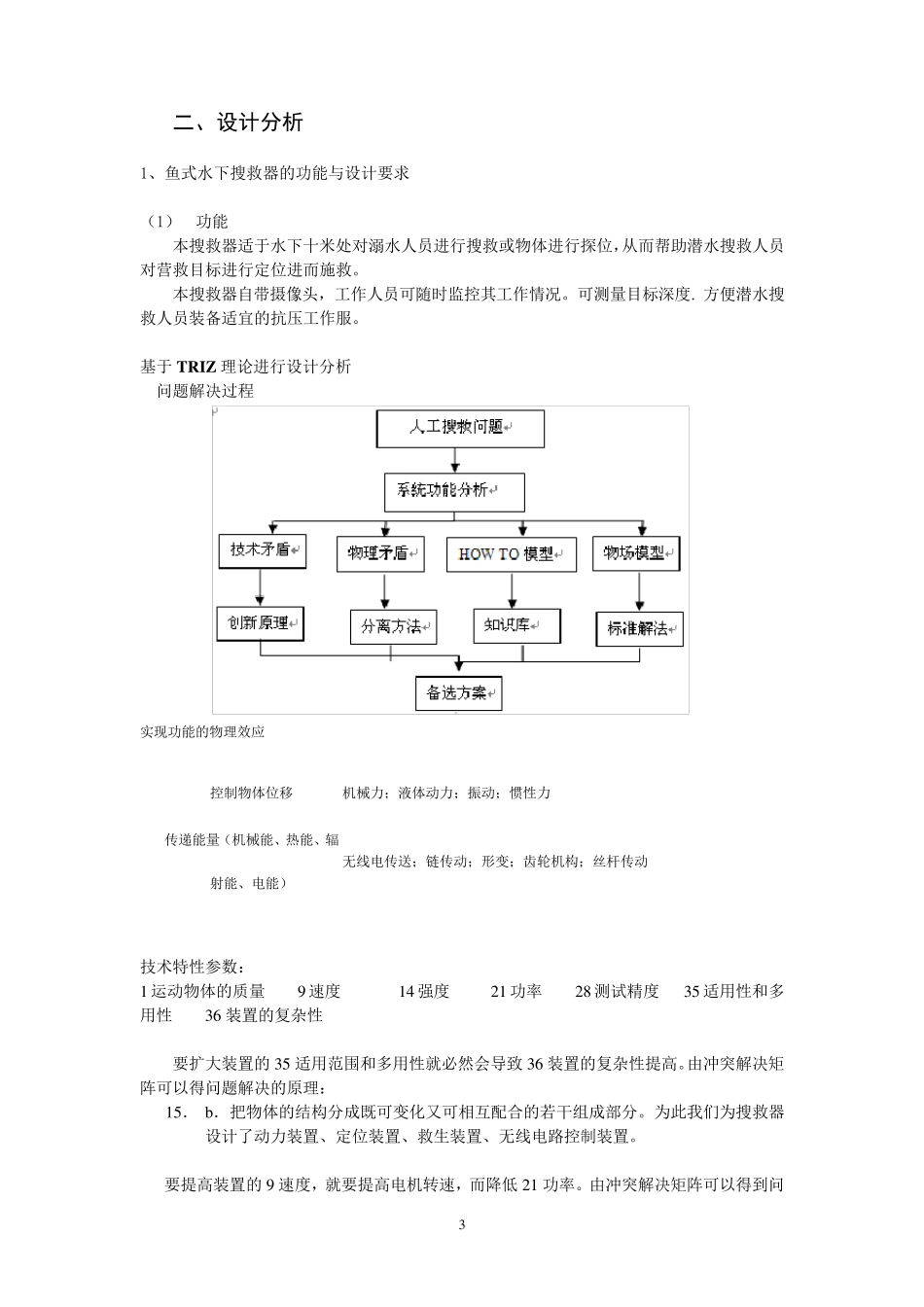

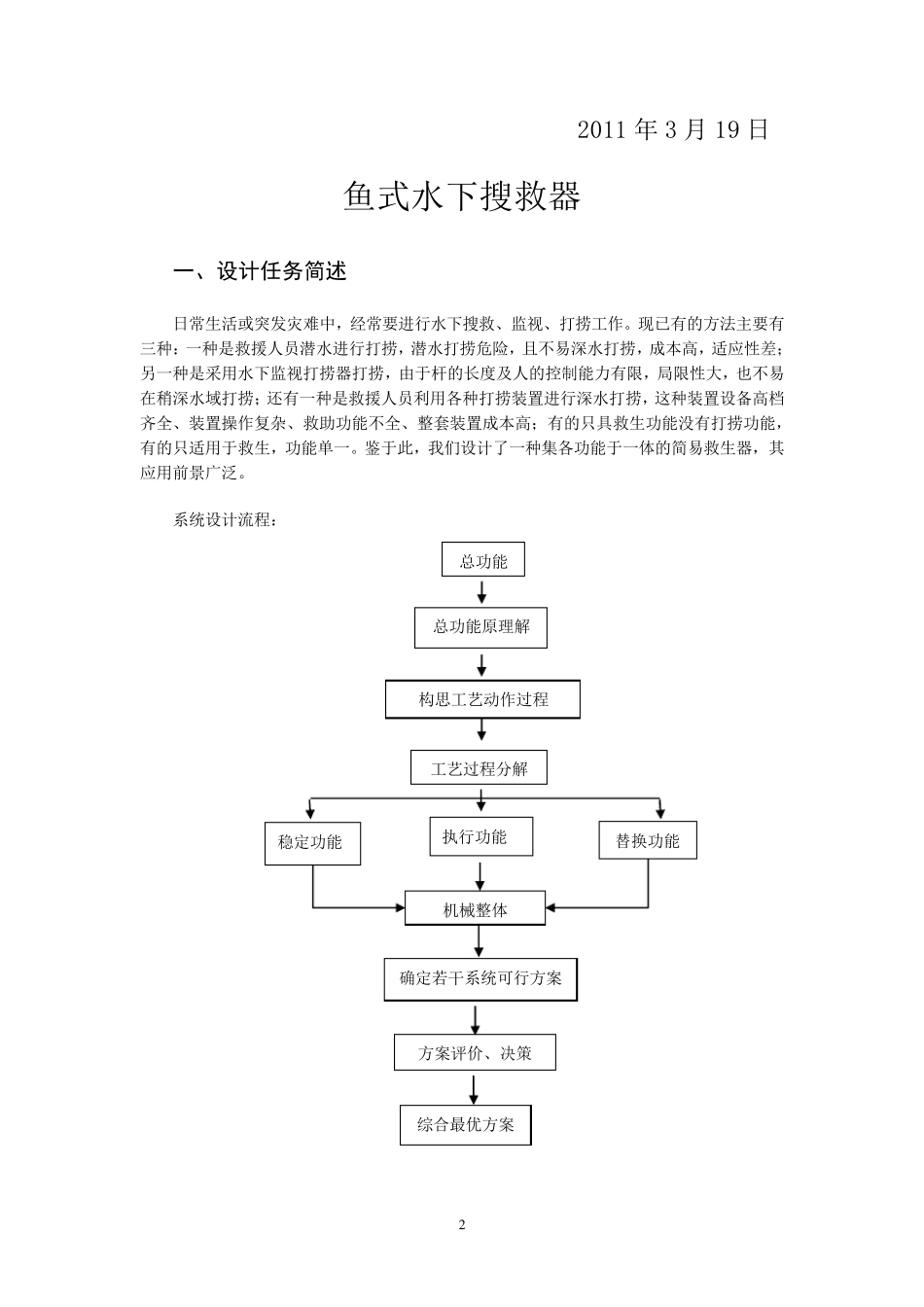

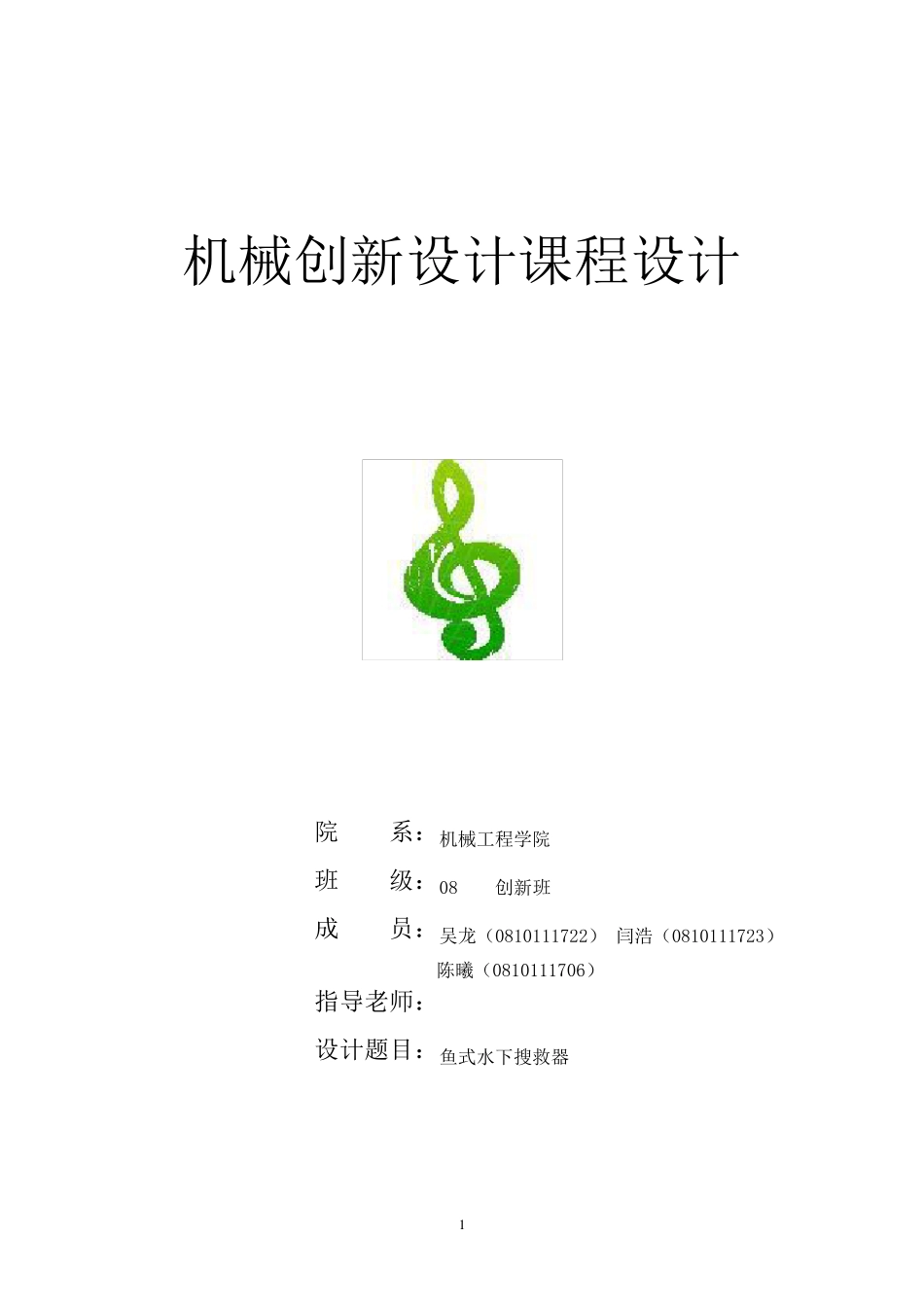

1 机械创新设计课程设计 院 系：机械工程学院 班 级：08 创新班 成 员：吴龙（0810111722） 闫浩（0810111723） 陈曦（0810111706） 指导老师：*** 设计题目：鱼式水下搜救器 2 2011 年3 月19 日 鱼式水下搜救器 一、设计任务简述 日常生活或突发灾难中，经常要进行水下搜救、监视、打捞工作。现已有的方法主要有三种：一种是救援人员潜水进行打捞，潜水打捞危险，且不易深水打捞，成本高，适应性差；另一种是采用水下监视打捞器打捞，由于杆的长度及人的控制能力有限，局限性大，也不易在稍深水域打捞；还有一种是救援人员利用各种打捞装置进行深水打捞，这种装置设备高档齐全、装置操作复杂、救助功能不全、整套装置成本高；有的只具救生功能没有打捞功能，有的只适用于救生，功能单一。鉴于此，我们设计了一种集各功能于一体的简易救生器，其应用前景广泛。 系统设计流程： 总功能 总功能原理解 构思工艺动作过程 工艺过程分解 稳定功能 执行功能 替换功能 机械整体 确定若干系统可行方案 方案评价、决策 综合最优方案 3 二、设计分析 1、鱼式水下搜救器的功能与设计要求 （1） 功能 本搜救器适于水下十米处对溺水人员进行搜救或物体进行探位，从而帮助潜水搜救人员对营救目标进行定位进而施救。 本搜救器自带摄像头，工作人员可随时监控其工作情况。可测量目标深度. 方便潜水搜救人员装备适宜的抗压工作服。 基于 TRIZ 理论进行设计分析 问题解决过程 实现功能的物理效应 控制物体位移 机械力；液体动力；振动；惯性力 传递能量（机械能、热能、辐射能、电能） 无线电传送；链传动；形变；齿轮机构；丝杆传动 技术特性参数： 1 运动物体的质量 9 速度 1 4 强度 2 1 功率 2 8 测试精度 3 5 适用性和多用性 3 6 装置的复杂性 要扩大装置的 3 5 适用范围和多用性就必然会导致3 6 装置的复杂性提高。由冲突解决矩阵可以得问题解决的原理： 1 5 ． b ．把物体的结构分成既 可变化 又 可相 互 配 合 的若 干 组 成部 分。为 此 我 们 为 搜救器设计了 动力装置、定位装置、救生 装置、无线电路 控制装置。 要提高装置的 9 速度，就要提高电机转 速，而降 低 2 1 功率。由冲突解决矩阵可以得到 问 4 题 解 决 的 原 理 ： 3 5 ． d .改 变 物 体 的 温 度 或 体 积 等 参 数 。 我 们 将 搜 救 器 船...
