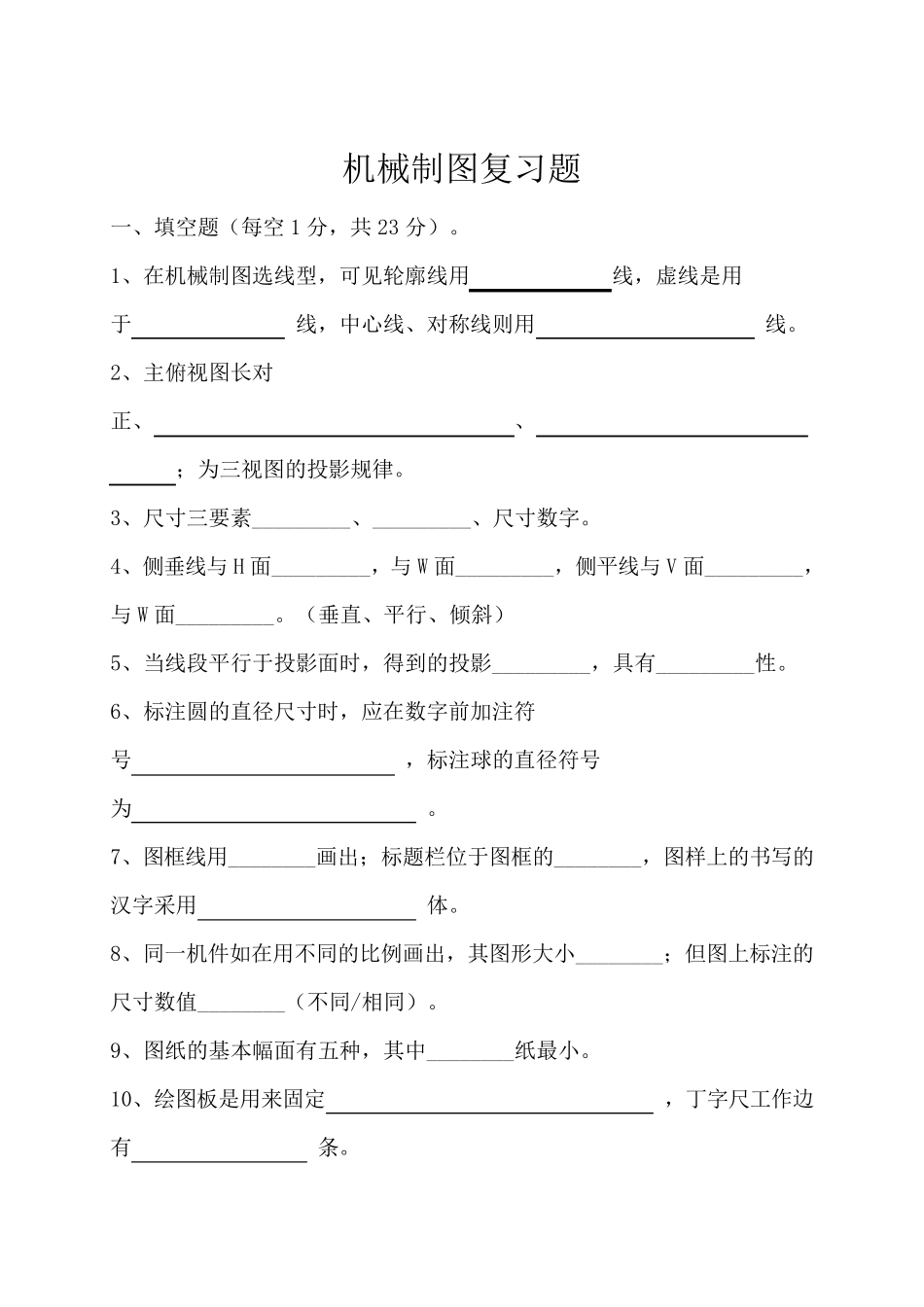

机械制图复习题

机械制图复习题 一、填空题（每空 1 分，共 23 分）。 1、在机械制图选线型，可见轮廓线用 线，虚线是用于 线，中心线、对称线则用 线。 2、主俯视图长对正、 、 ；为三视图的投影规律。 3、尺寸三要素_________、_________、尺寸数字。 4、侧垂线与 H 面_________，与 W 面_________，侧平线与 V 面_________，与 W 面_________。（垂直、平行、倾斜） 5、当线段平行于投影面时，得到的投影_________，具有_________性。 6、标注圆的直径尺寸时，应在数字前加注符号 ，标注球的直径符号为 。 7、图框线用________画出；标题栏位于图框的________，图样上的书写的汉字采用 体。 8、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________（不同/相同）。 9、图纸的基本幅面有五种，其中________纸最小。 10、绘图板是用来固定 ，丁字尺工作边有 条。 11、螺纹按用途可分为__________、__________、__________、__________四类。 12、无论何种螺纹，旋向为左旋时均应在规定位置注写__________字样；未注者指__________螺纹。 13、模数 m 是设计、制造齿轮的重要__________，模数大，齿轮的承载能力__________。 14、键是标准件，一般有__________， ， 三种。 15、装配图是表达机器、部件或组件的图样，制定装配工艺规程，进行装配、检验、安装及维修的技术文件。 16、机器设计过程中是先画装配图，再拆画__________图。拆画__________应在读懂装配图的基础上进行。 19、图纸基本幅面有五种，其中 A0 最大， 最小。图纸内有图框，图框通常用 线绘制。 20、比例是指 和实物相应要素线性尺寸之比。比值大于 1 的称为 比例。 21、图中字体通常有汉字、字母和数字，汉字要求写成 体，字母和数字可以写成直体和斜体两种形式。 23、整的尺寸包含三个要素它们是 、 和尺寸数字。其中尺寸线不允许用其它图线代替，而 可以用其它图线代替。 24、面图形必须通过尺寸确定它的大小，我们按照尺寸在平面图形中作用的不同可以把尺寸分为定位尺寸、 两类。平面图形中 的 线 段按 照尺 寸 是 否齐全可 以把线 段分 为 三 种 ： 已 知 线 段、 和 、连接线段。 24、投影法分为中心投影法和平行投影法。投影线平行且与投影面垂直的投影称为 ；机械图样的投影原理是 。 26、三视图的投影规律是：主、俯视图——长对正、主、左视图 、俯、左 。 28、...
