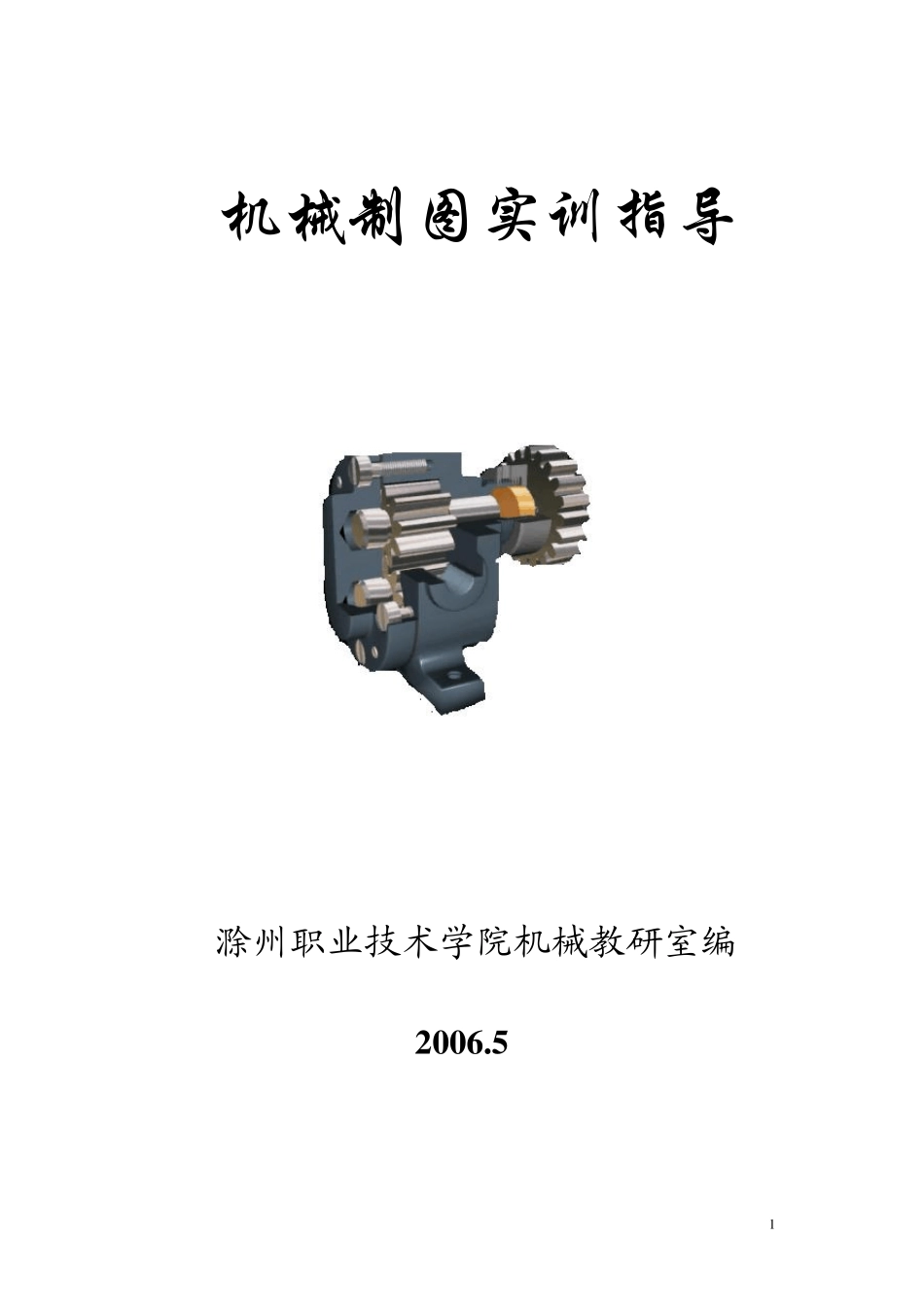

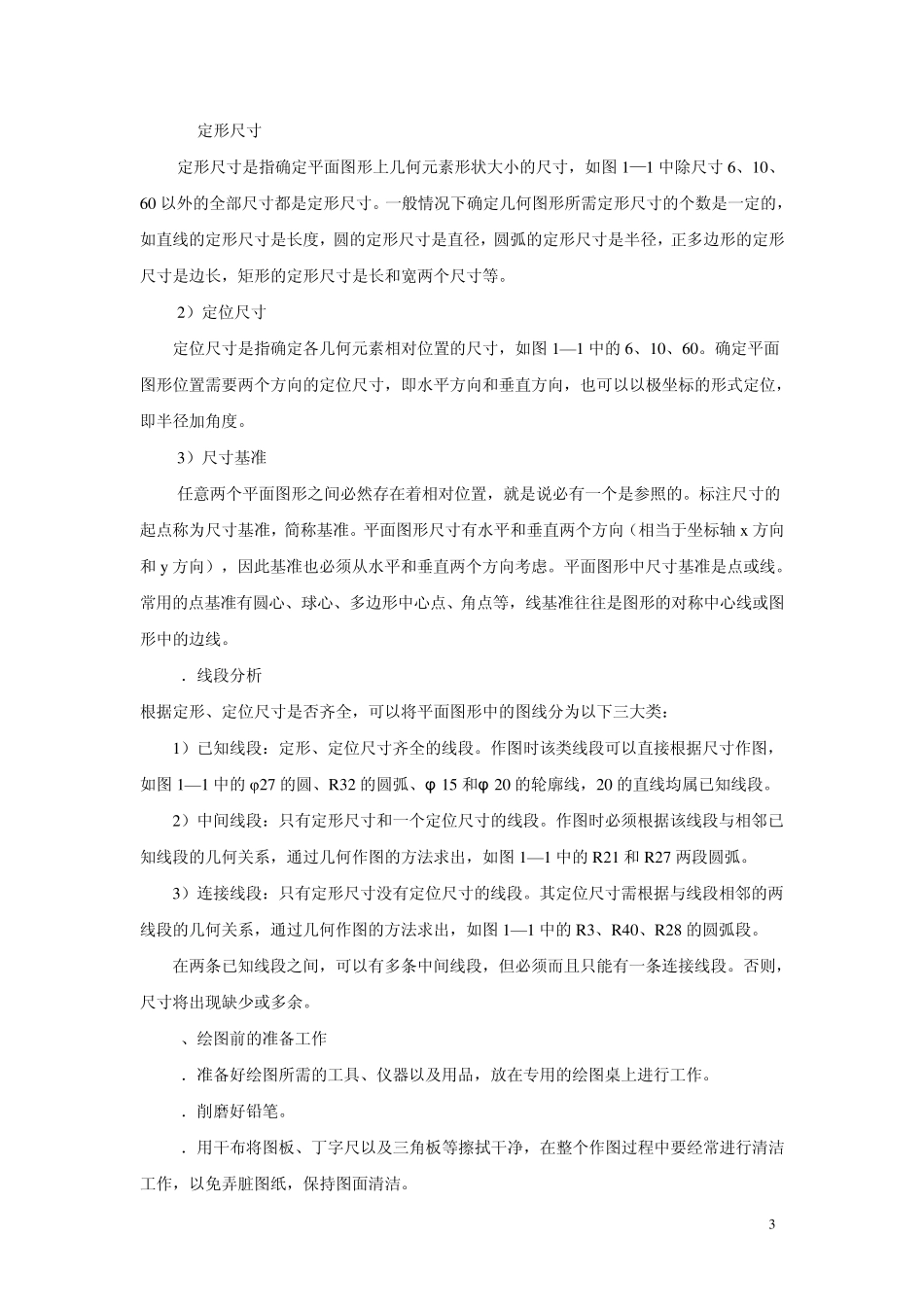

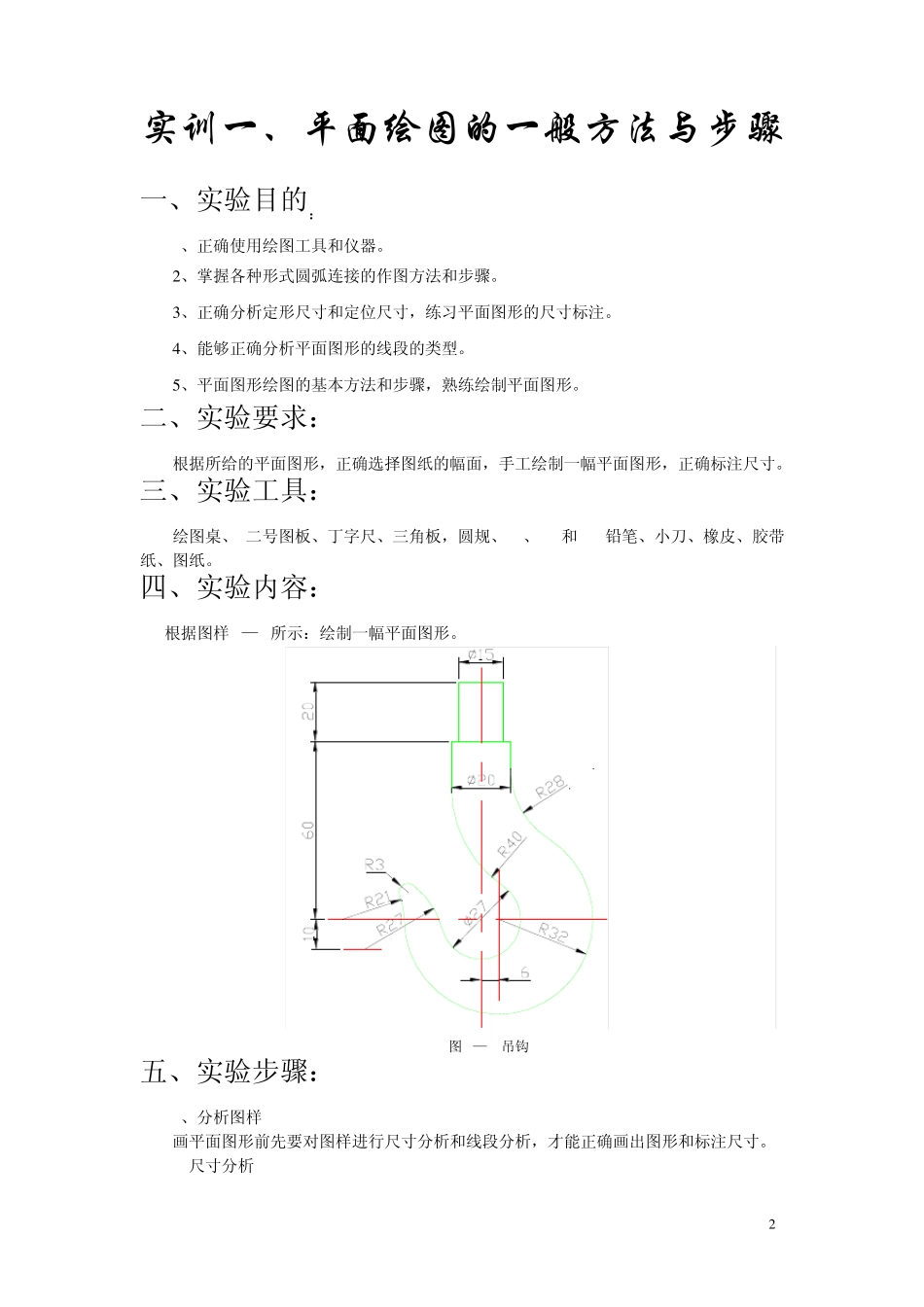

1 机械制图实训指导 滁州职业技术学院机械教研室编 2 0 0 6 .5 2 实训一、平面绘图的一般方法与步骤 一、实验目的： 1、正确使用绘图工具和仪器。 2 、掌握各种形式圆弧连接的作图方法和步骤。 3 、正确分析定形尺寸和定位尺寸，练习平面图形的尺寸标注。 4 、能够正确分析平面图形的线段的类型。 5 、平面图形绘图的基本方法和步骤，熟练绘制平面图形。 二、实验要求： 根据所给的平面图形，正确选择图纸的幅面，手工绘制一幅平面图形，正确标注尺寸。 三、实验工具： 绘图桌、 二号图板、丁字尺、三角板，圆规、2H、HB和2B铅笔、小刀、橡皮、胶带纸、图纸。 四、实验内容： 根据图样1—1所示：绘制一幅平面图形。 图1—1 吊钩 五、实验步骤： 1、分析图样 画平面图形前先要对图样进行尺寸分析和线段分析，才能正确画出图形和标注尺寸。 1.尺寸分析 3 1) 定形尺寸 定形尺寸是指确定平面图形上几何元素形状大小的尺寸，如图1—1 中除尺寸6、10、60 以外的全部尺寸都是定形尺寸。一般情况下确定几何图形所需定形尺寸的个数是一定的，如直线的定形尺寸是长度，圆的定形尺寸是直径，圆弧的定形尺寸是半径，正多边形的定形尺寸是边长，矩形的定形尺寸是长和宽两个尺寸等。 2）定位尺寸 定位尺寸是指确定各几何元素相对位置的尺寸，如图1—1 中的6、10、60。确定平面图形位置需要两个方向的定位尺寸，即水平方向和垂直方向，也可以以极坐标的形式定位，即半径加角度。 3）尺寸基准 任意两个平面图形之间必然存在着相对位置，就是说必有一个是参照的。标注尺寸的起点称为尺寸基准，简称基准。平面图形尺寸有水平和垂直两个方向（相当于坐标轴 x方向和 y方向），因此基准也必须从水平和垂直两个方向考虑。平面图形中尺寸基准是点或线。常用的点基准有圆心、球心、多边形中心点、角点等，线基准往往是图形的对称中心线或图形中的边线。 2．线段分析 根据定形、定位尺寸是否齐全，可以将平面图形中的图线分为以下三大类： 1）已知线段：定形、定位尺寸齐全的线段。作图时该类线段可以直接根据尺寸作图，如图1—1 中的φ27 的圆、R32 的圆弧、φ 15 和φ 20 的轮廓线，20 的直线均属已知线段。 2）中间线段：只有定形尺寸和一个定位尺寸的线段。作图时必须根据该线段与相邻已知线段的几何关系，通过几何作图的方法求出，如图1—1 中的R21 和 R27 两段圆弧。 3）连接线段：只有定形尺寸没有定...
