机械制图常用技术要求

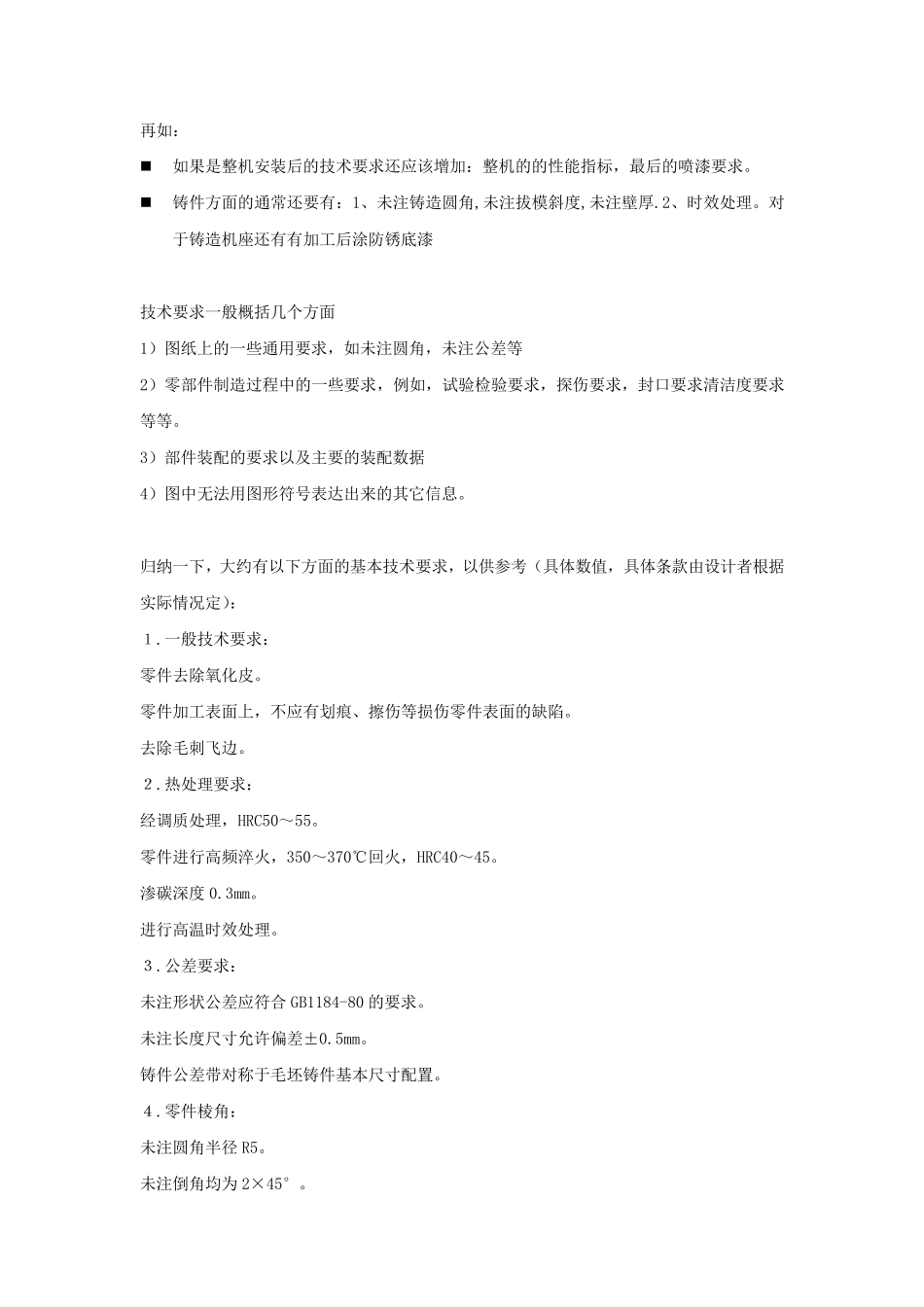

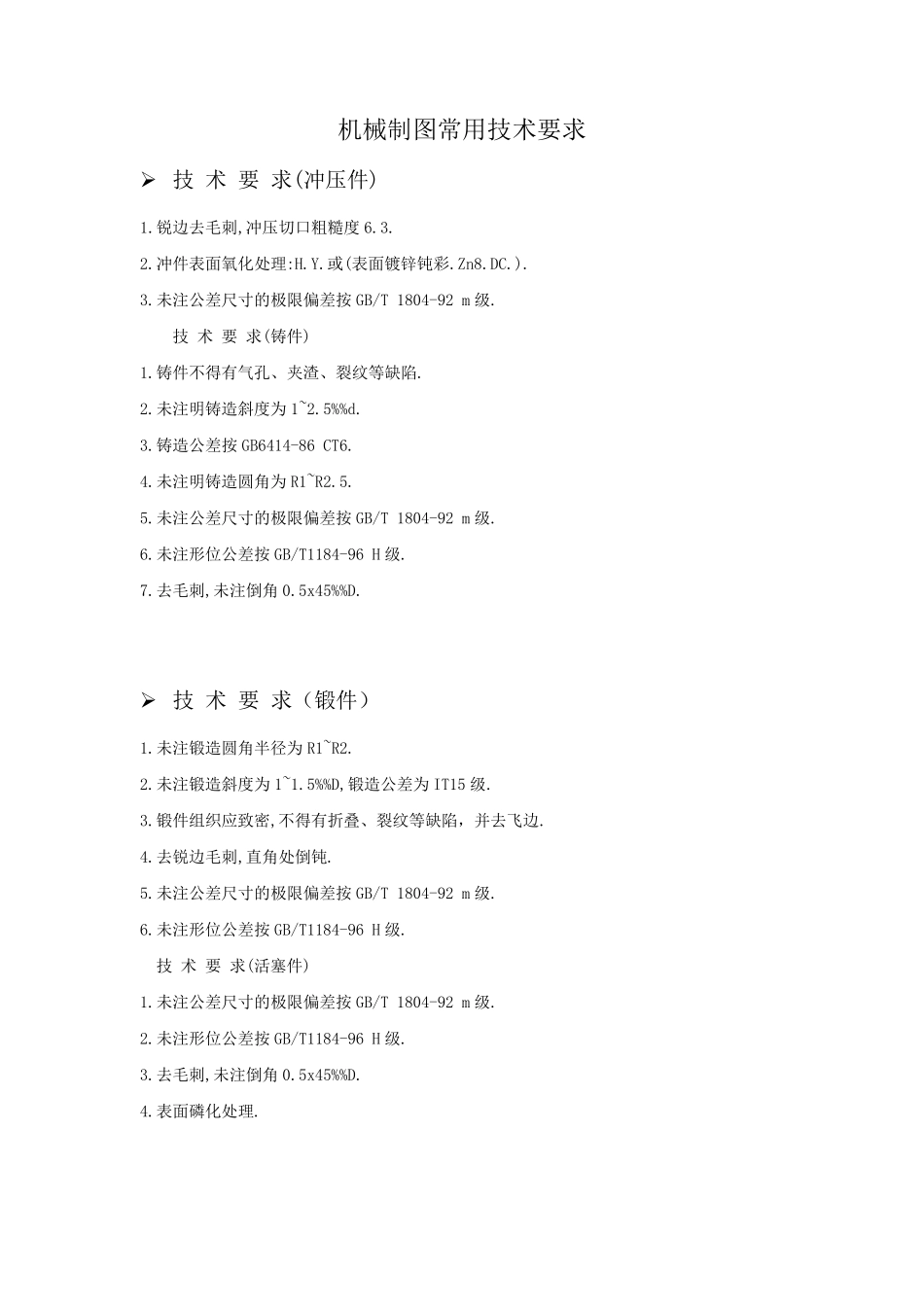

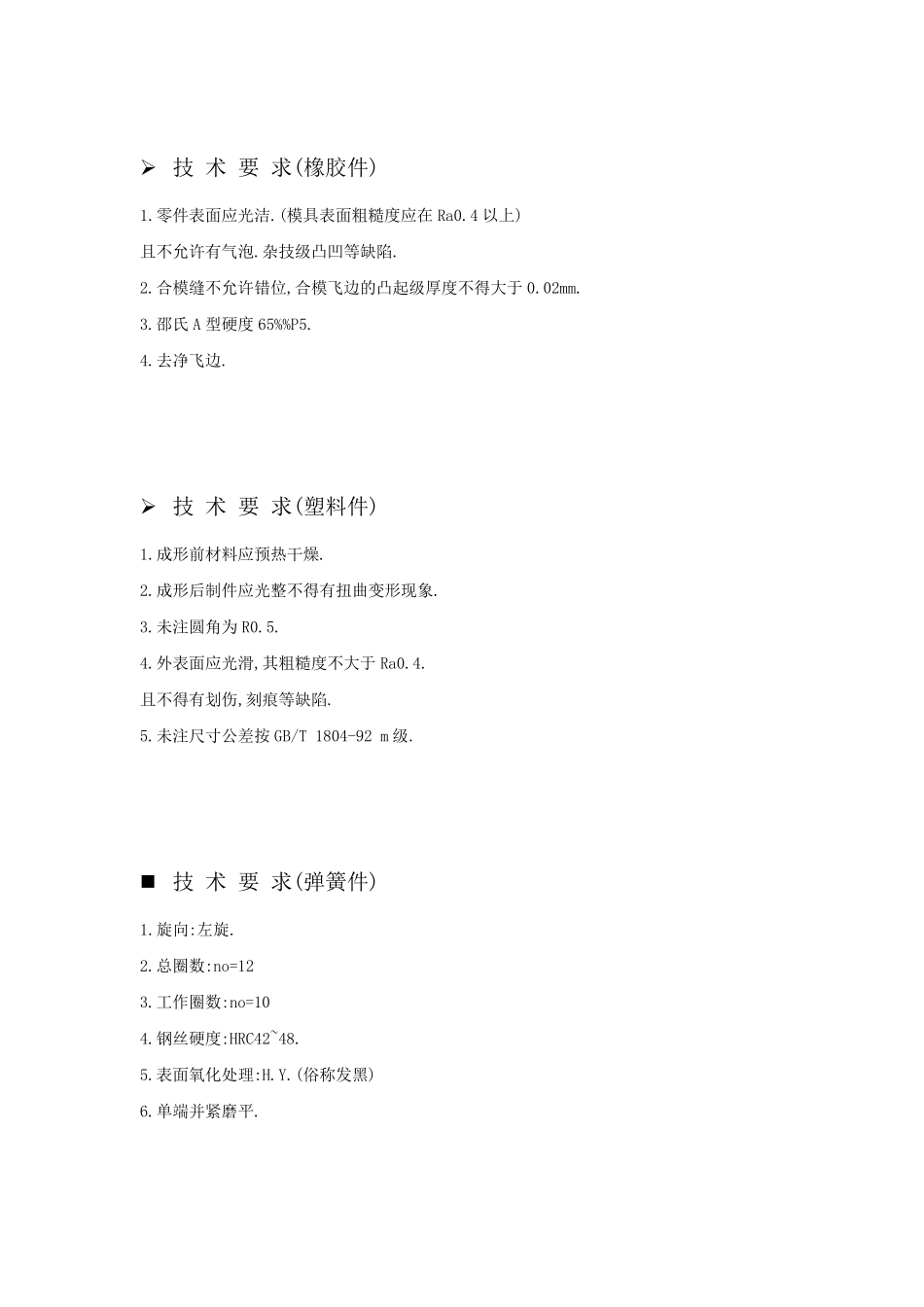

机械制图常用技术要求 ➢ 技 术 要 求(冲压件) 1.锐边去毛刺,冲压切口粗糙度6.3. 2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.). 3.未注公差尺寸的极限偏差按GB/T 1804-92 m 级. 技 术 要 求(铸件) 1.铸件不得有气孔、夹渣、裂纹等缺陷. 2.未注明铸造斜度为 1~2.5%%d. 3.铸造公差按GB6414-86 CT6. 4.未注明铸造圆角为 R1~R2.5. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m 级. 6.未注形位公差按GB/T1184-96 H 级. 7.去毛刺,未注倒角 0.5x45%%D. ➢ 技 术 要 求（锻件） 1.未注锻造圆角半径为 R1~R2. 2.未注锻造斜度为 1~1.5%%D,锻造公差为 IT15 级. 3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边. 4.去锐边毛刺,直角处倒钝. 5.未注公差尺寸的极限偏差按GB/T 1804-92 m 级. 6.未注形位公差按GB/T1184-96 H 级. 技 术 要 求(活塞件) 1.未注公差尺寸的极限偏差按GB/T 1804-92 m 级. 2.未注形位公差按GB/T1184-96 H 级. 3.去毛刺,未注倒角 0.5x45%%D. 4.表面磷化处理. ➢ 技 术 要 求(橡胶件) 1.零件表面应光洁.(模具表面粗糙度应在Ra0.4 以上) 且不允许有气泡.杂技级凸凹等缺陷. 2.合模缝不允许错位,合模飞边的凸起级厚度不得大于 0.02mm. 3.邵氏 A 型硬度65%%P5. 4.去净飞边. ➢ 技 术 要 求(塑料件) 1.成形前材料应预热干燥. 2.成形后制件应光整不得有扭曲变形现象. 3.未注圆角为 R0.5. 4.外表面应光滑,其粗糙度不大于 Ra0.4. 且不得有划伤,刻痕等缺陷. 5.未注尺寸公差按 GB/T 1804-92 m 级.  技 术 要 求(弹簧件) 1.旋向:左旋. 2.总圈数:no=12 3.工作圈数:no=10 4.钢丝硬度:HRC42~48. 5.表面氧化处理:H.Y.(俗称发黑) 6.单端并紧磨平. 再 如 ：  如 果 是 整 机 安 装 后 的 技 术 要 求 还 应 该 增 加 ： 整 机 的 的 性 能 指 标 ， 最 后 的 喷 漆 要 求 。  铸 件 方 面 的 通 常 还 要 有 ： 1、 未 注 铸 造 圆 角 ,未 注 拔 模 斜 度 ,未 注 壁 厚 .2、 时 效 处 理 。 对于 铸 造 机 座 还 有 有 加 工 后 涂 防 锈 底 漆 技 术 要 求 一 般 概 括 几 个 方 面 1） 图 纸 上 的 一 些 通 用 要 求 ， 如 未 注 圆 角 ， 未 注 公 差 等 2） 零 部 件 制 造 过 程 ...
