机械制图期末试卷

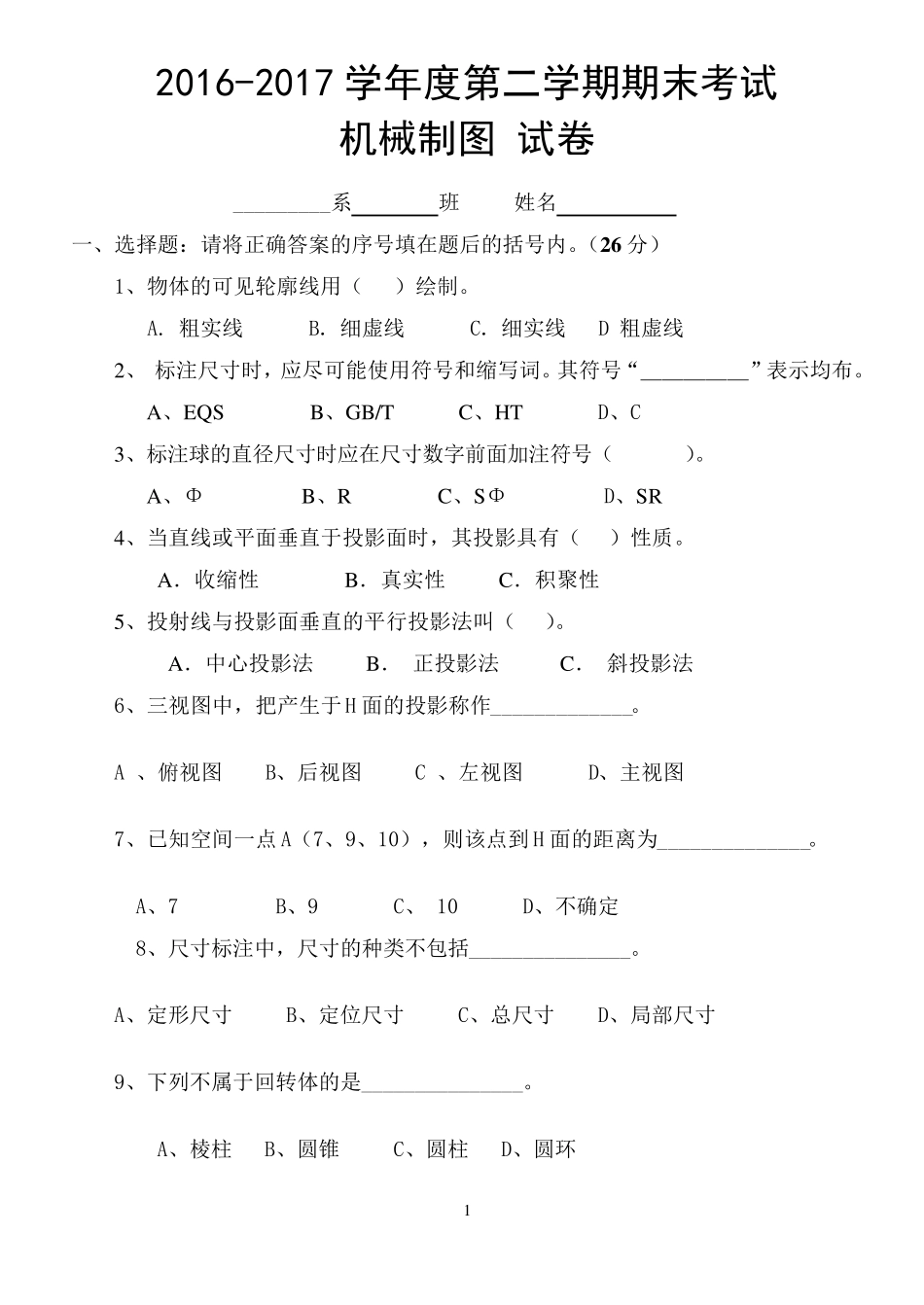

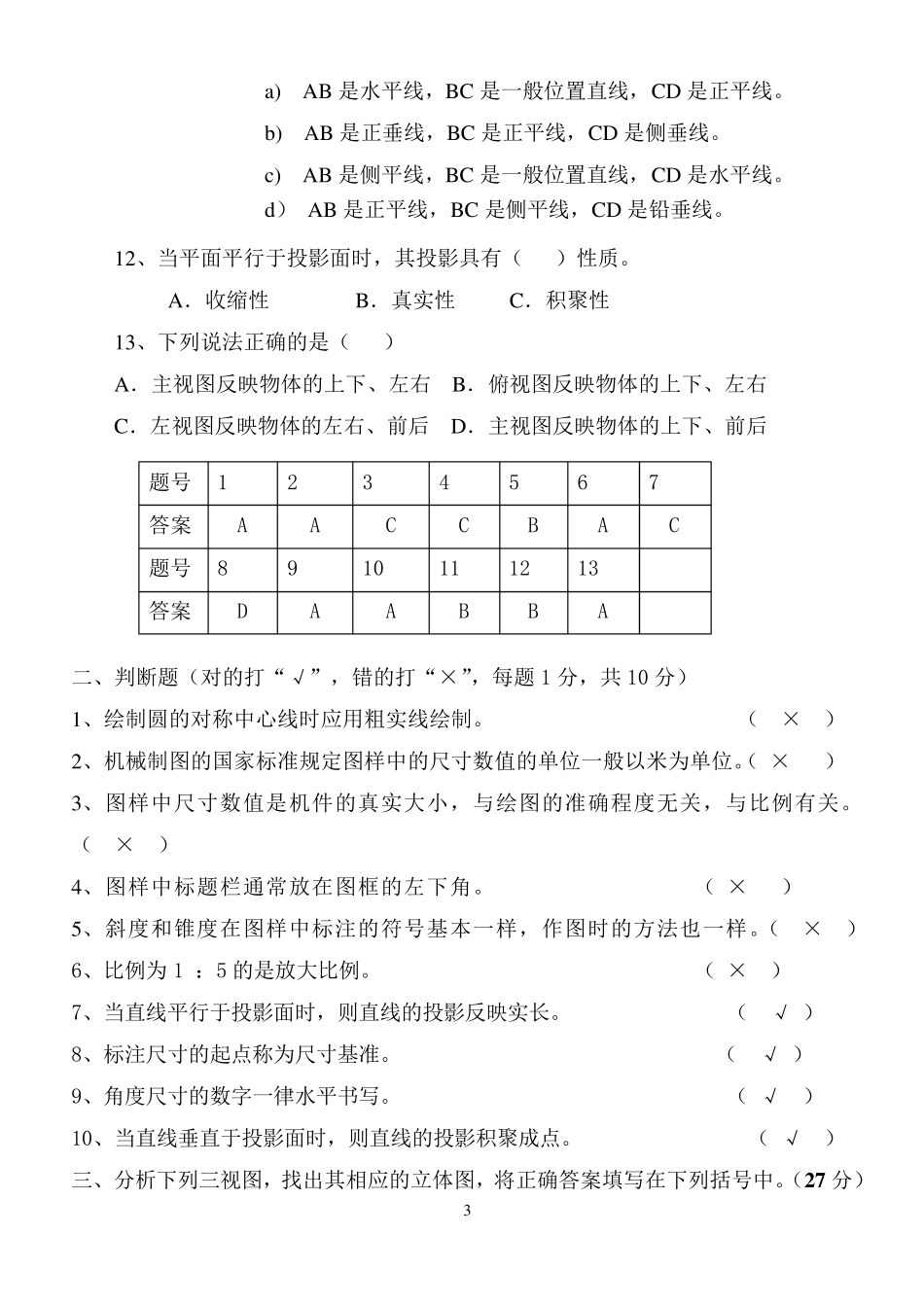

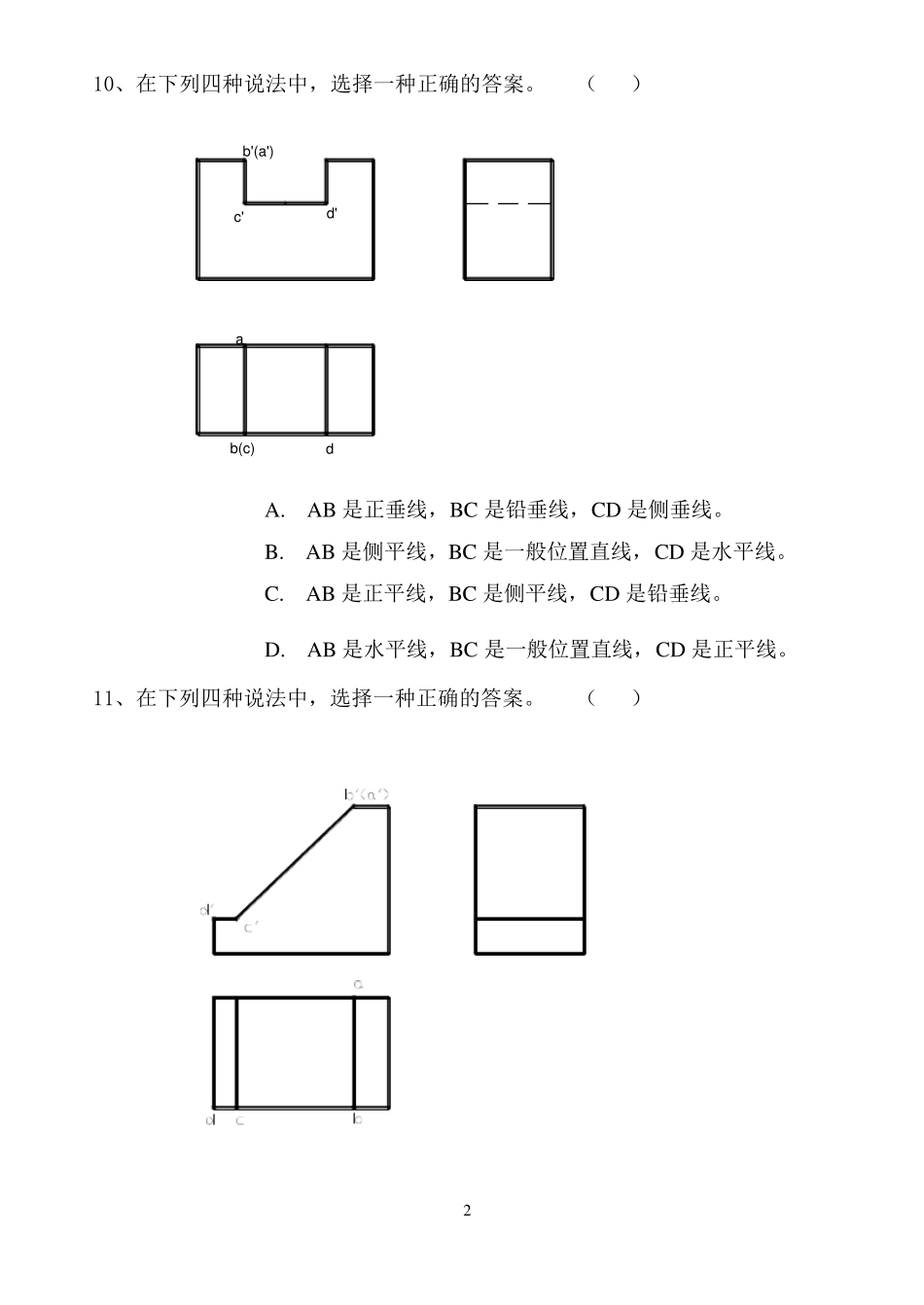

1 2016-2017 学年度第二学期期末考试 机械制图 试卷 _________系 班 姓名 一、选择题：请将正确答案的序号填在题后的括号内。（2 6 分） 1、物体的可见轮廓线用（ ）绘制。 A. 粗实线 B．细虚线 C．细实线 D 粗虚线 2、 标注尺寸时，应尽可能使用符号和缩写词。其符号“＿＿＿＿＿”表示均布。 A、EQS B、GB/T C、HT D、C 3、标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。 A、Φ B、R C、SΦ D、SR 4、当直线或平面垂直于投影面时，其投影具有（ ）性质。 A．收缩性 B．真实性 C．积聚性 5、投射线与投影面垂直的平行投影法叫（ ）。 A．中心投影法 B． 正投影法 C． 斜投影法 6、三视图中，把产生于H 面的投影称作_____________。 A 、俯视图 B、后视图 C 、左视图 D、主视图 7、已知空间一点 A（7、9、10），则该点到 H 面的距离为______________。 A、7 B、9 C、 10 D、不确定 8、尺寸标注中，尺寸的种类不包括_______________。 A、定形尺寸 B、定位尺寸 C、总尺寸 D、局部尺寸 9、下列不属于回转体的是_______________。 A、棱柱 B、圆锥 C、圆柱 D、圆环 2 10、在下列四种说法中，选择一种正确的答案。 （ ） A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。 B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。 C. AB 是正平线，BC 是侧平线，CD 是铅垂线。 D. AB 是水平线，BC 是一般位置直线，CD 是正平线。 11、在下列四种说法中，选择一种正确的答案。 （ ） db(c)ad'c'b'(a') 3 a) AB 是水平线，BC 是一般位置直线，CD 是正平线。 b) AB 是正垂线，BC 是正平线，CD 是侧垂线。 c) AB 是侧平线，BC 是一般位置直线，CD 是水平线。 d） AB 是正平线，BC 是侧平线，CD 是铅垂线。 12、当平面平行于投影面时，其投影具有（ ）性质。 A．收缩性 B．真实性 C．积聚性 13、下列说法正确的是（ ） A．主视图反映物体的上下、左右 B．俯视图反映物体的上下、左右 C．左视图反映物体的左右、前后 D．主视图反映物体的上下、前后 二、判断题（对的打“√”，错的打“×”，每题1 分，共 10 分） 1、绘制圆的对称中心线时应用粗实线绘制。 （ × ） 2、机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。（ × ） 3、图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例...
