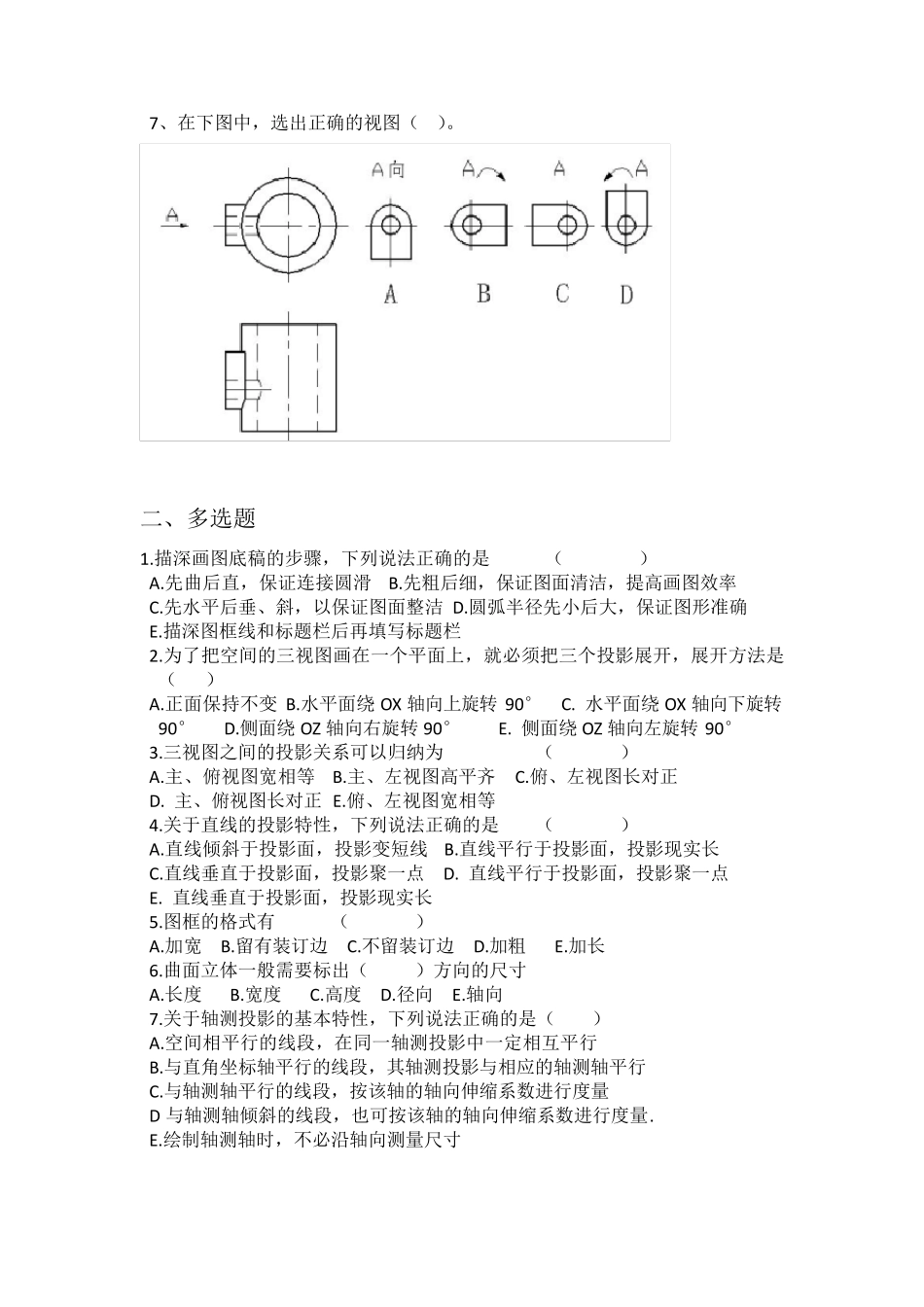

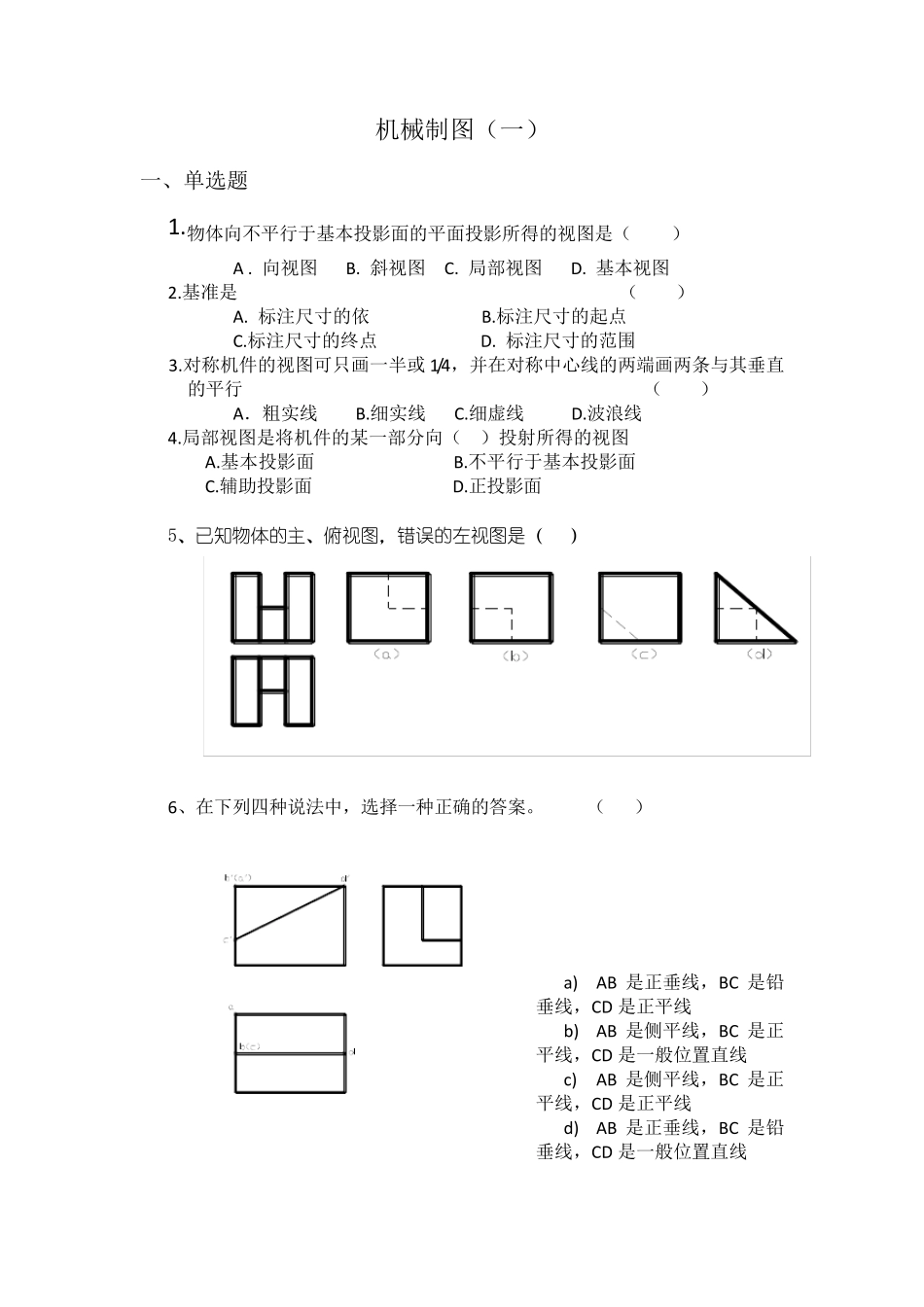

机械制图（一） 一、单选题 1.物体向不平行于基本投影面的平面投影所得的视图是（ ） A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图 2.基准是 （ ） A. 标注尺寸的依 B.标注尺寸的起点 C.标注尺寸的终点 D. 标注尺寸的范围 3.对称机件的视图可只画一半或 1/4，并在对称中心线的两端画两条与其垂直的平行 （ ） A．粗实线 B.细实线 C.细虚线 D.波浪线 4.局部视图是将机件的某一部分向（ ）投射所得的视图 A.基本投影面 B.不平行于基本投影面 C.辅助投影面 D.正投影面 5、已知物体的主、俯视图，错误的左视图是（ ） 6、在下列四种说法中，选择一种正确的答案。 （ ） a) AB 是正垂线，BC 是铅垂线，CD 是正平线 b) AB 是侧平线，BC 是正平线，CD 是一般位置直线 c) AB 是侧平线，BC 是正平线，CD 是正平线 d) AB 是正垂线，BC 是铅垂线，CD 是一般位置直线 7、在下图中，选出正确的视图（ ）。 二、多选题 1.描深画图底稿的步骤，下列说法正确的是 （ ） A.先曲后直，保证连接圆滑 B.先粗后细，保证图面清洁，提高画图效率 C.先水平后垂、斜，以保证图面整洁 D.圆弧半径先小后大，保证图形准确 E.描深图框线和标题栏后再填写标题栏 2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（ ） A.正面保持不变 B.水平面绕OX 轴向上旋转90° C. 水平面绕OX 轴向下旋转90° D.侧面绕OZ 轴向右旋转90° E. 侧面绕OZ 轴向左旋转90° 3.三视图之间的投影关系可以归纳为 （ ） A.主、俯视图宽相等 B.主、左视图高平齐 C.俯、左视图长对正 D. 主、俯视图长对正 E.俯、左视图宽相等 4.关于直线的投影特性，下列说法正确的是 （ ） A.直线倾斜于投影面，投影变短线 B.直线平行于投影面，投影现实长 C.直线垂直于投影面，投影聚一点 D. 直线平行于投影面，投影聚一点 E. 直线垂直于投影面，投影现实长 5.图框的格式有 （ ） A.加宽 B.留有装订边 C.不留装订边 D.加粗 E.加长 6.曲面立体一般需要标出（ ）方向的尺寸 A.长度 B.宽度 C.高度 D.径向 E.轴向 7.关于轴测投影的基本特性，下列说法正确的是（ ） A.空间相平行的线段，在同一轴测投影中一定相互平行 B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行 C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量 D 与轴测轴倾斜的线段，也可按该轴...
