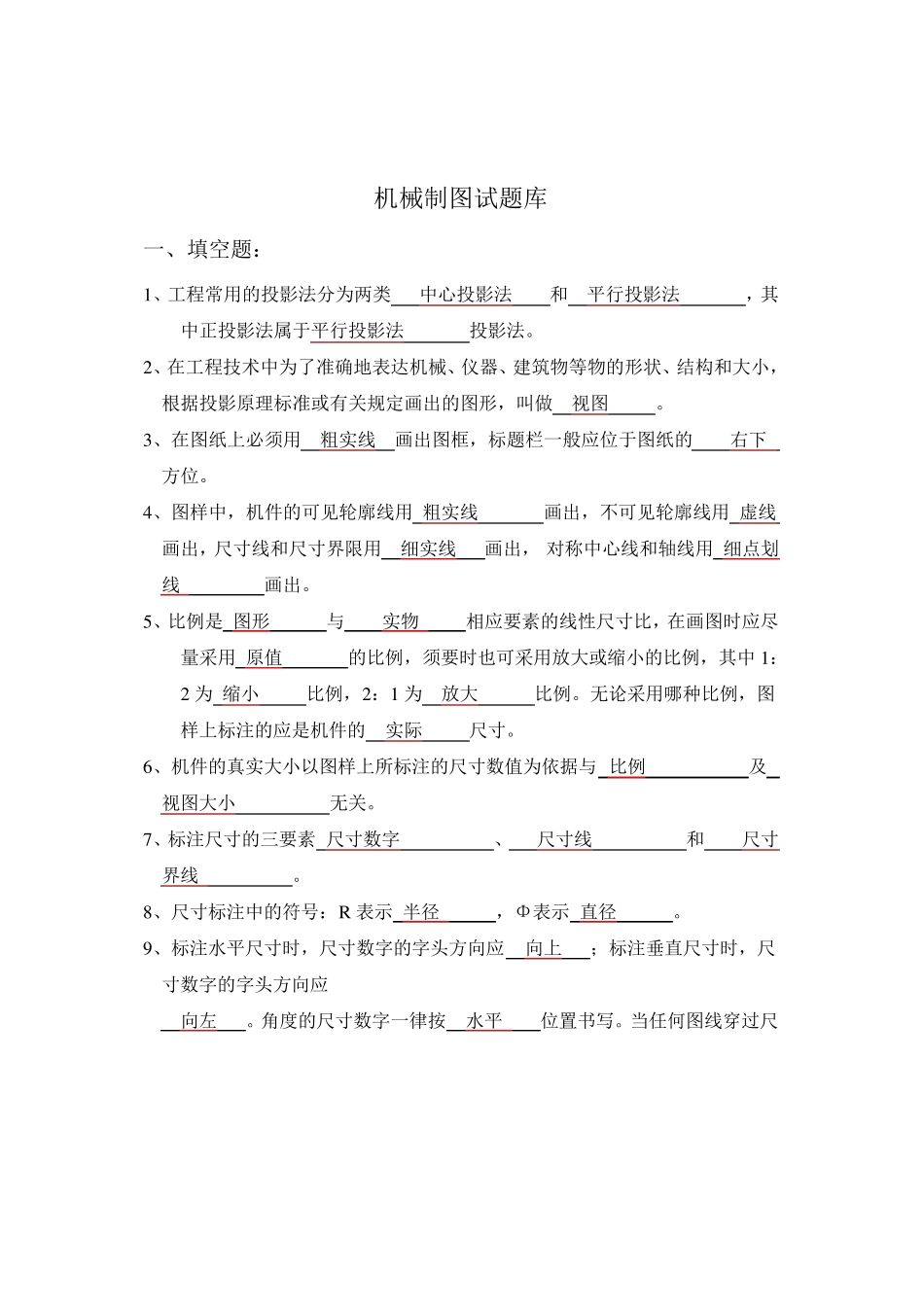

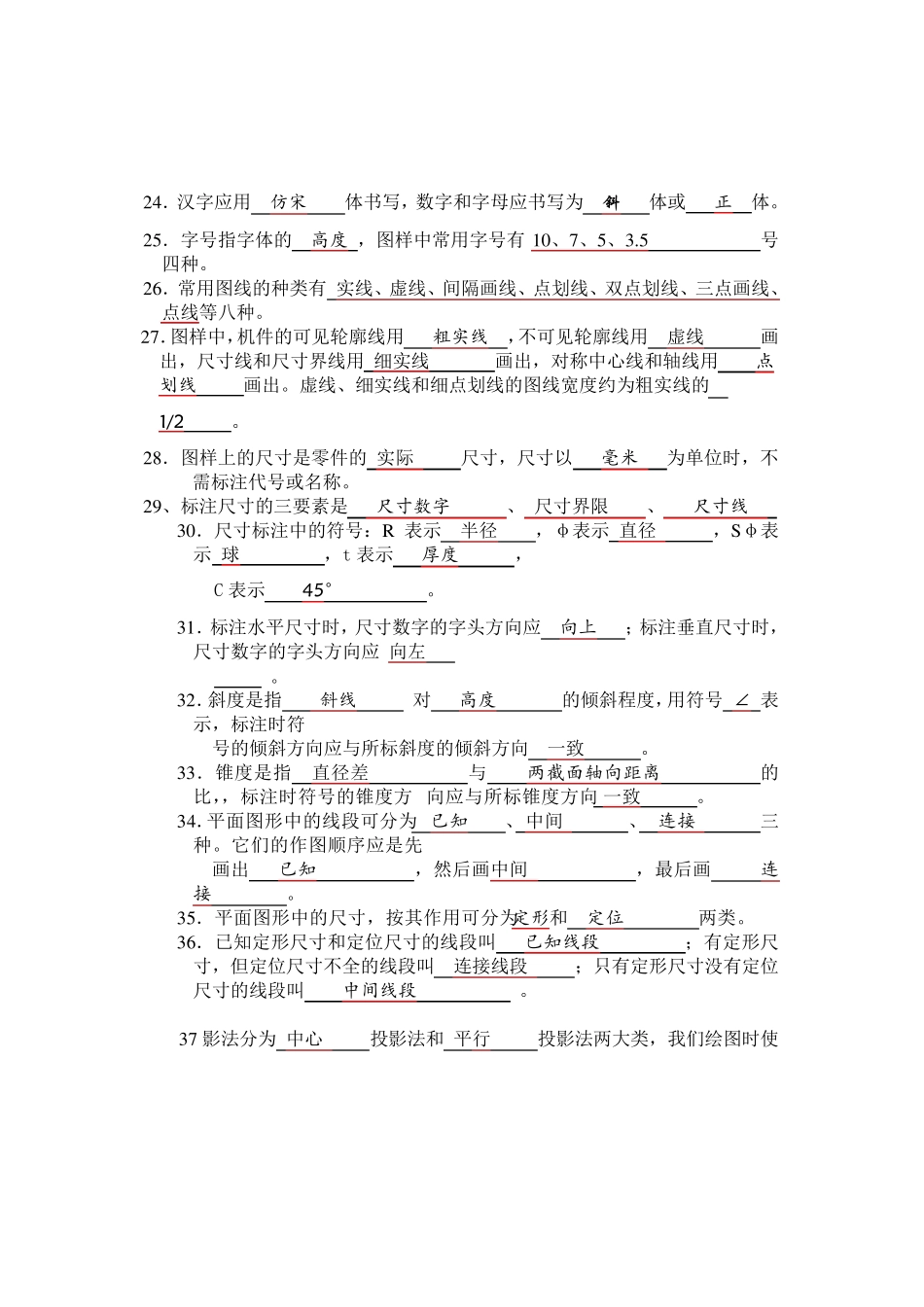

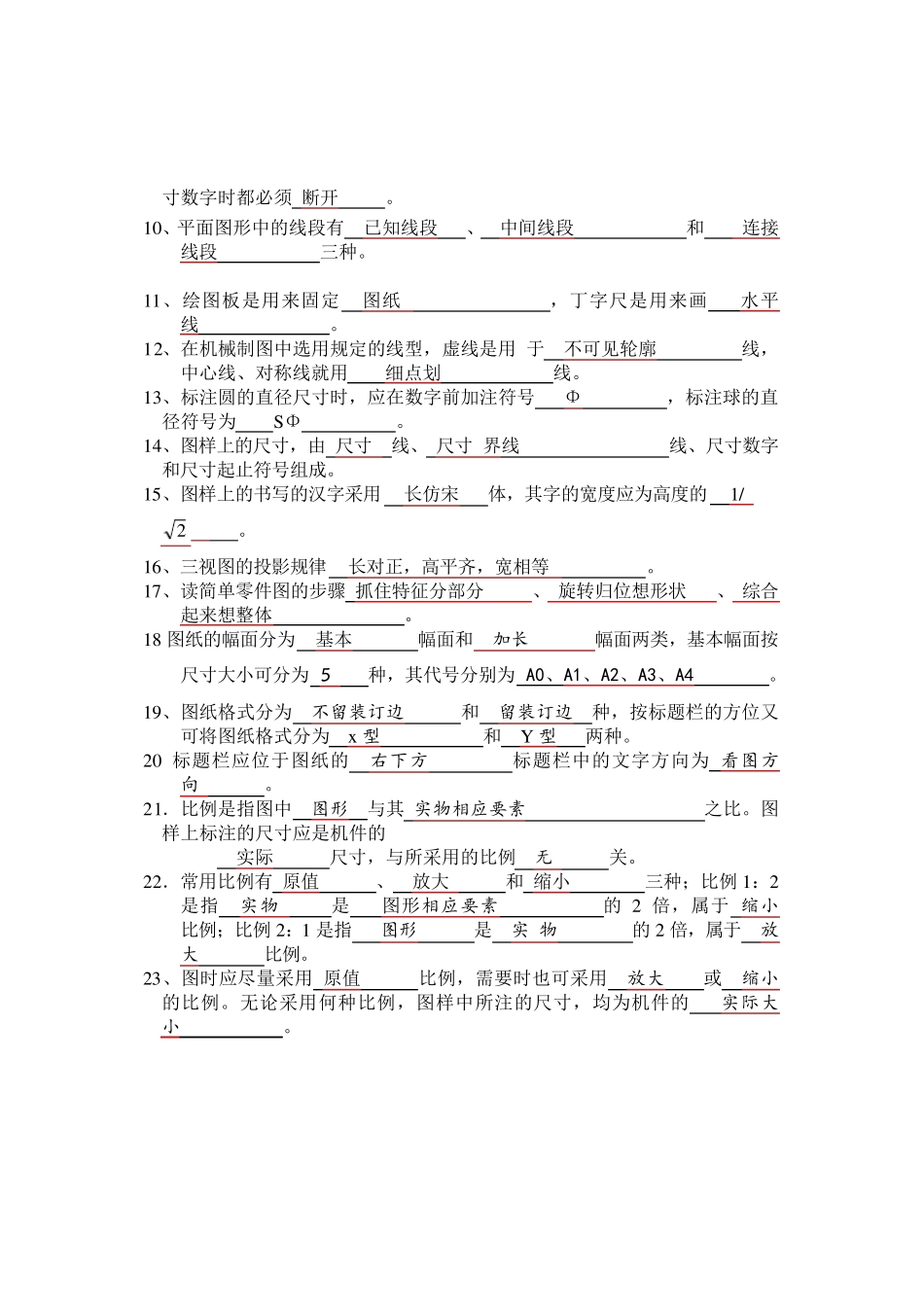

机械制图试题库 一、填空题： 1、工程常用的投影法分为两类 中心投影法 和 平行投影法 ，其中正投影法属于平行投影法 投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做 视图 。 3、在图纸上必须用 粗实线 画出图框，标题栏一般应位于图纸的 右下 方位。 4、图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线用 虚线 画出，尺寸线和尺寸界限用 细实线 画出， 对称中心线和轴线用 细点划线 画出。 5、比例是 图形 与 实物 相应要素的线性尺寸比，在画图时应尽量采用 原值 的比例，须要时也可采用放大或缩小的比例，其中 1：2 为 缩小 比例，2：1 为 放大 比例。无论采用哪种比例，图样上标注的应是机件的 实际 尺寸。 6、机件的真实大小以图样上所标注的尺寸数值为依据与 比例 及 视图大小 无关。 7、标注尺寸的三要素 尺寸数字 、 尺寸线 和 尺寸界线 。 8、尺寸标注中的符号：R 表示 半径 ，Φ表示 直径 。 9、标注水平尺寸时，尺寸数字的字头方向应 向上 ；标注垂直尺寸时，尺寸数字的字头方向应 向左 。角度的尺寸数字一律按 水平 位置书写。当任何图线穿过尺 寸数字时都必须 断开 。 10、平面图形中的线段有 已知线段 、 中间线段 和 连接线段 三种。 11、绘图板是用来固定 图纸 ，丁字尺是用来画 水平线 。 12、在机械制图中选用规定的线型，虚线是用 于 不可见轮廓 线，中心线、对称线就用 细点划 线。 13、标注圆的直径尺寸时，应在数字前加注符号 Φ ，标注球的直径符号为 SΦ 。 14、图样上的尺寸，由 尺寸 线、 尺寸 界线 线、尺寸数字和尺寸起止符号组成。 15、图样上的书写的汉字采用 长仿宋 体，其字的宽度应为高度的 1/ 2 。 16、三视图的投影规律 长对正，高平齐，宽相等 。 17、读简单零件图的步骤 抓住特征分部分 、 旋转归位想形状 、 综合起来想整体 。 18 图纸的幅面分为 基本 幅面和 加长 幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4 。 19、图纸格式分为 不留装订边 和 留装订边 种，按标题栏的方位又可将图纸格式分为 x型 和 Y 型 两种。 20 标题栏应位于图纸的 右下方 标题栏中的文字方向为 看图方向 。 21．比例是指图中 图形 与其 实物相应要素 ...
