机械制图选择题VIP专享

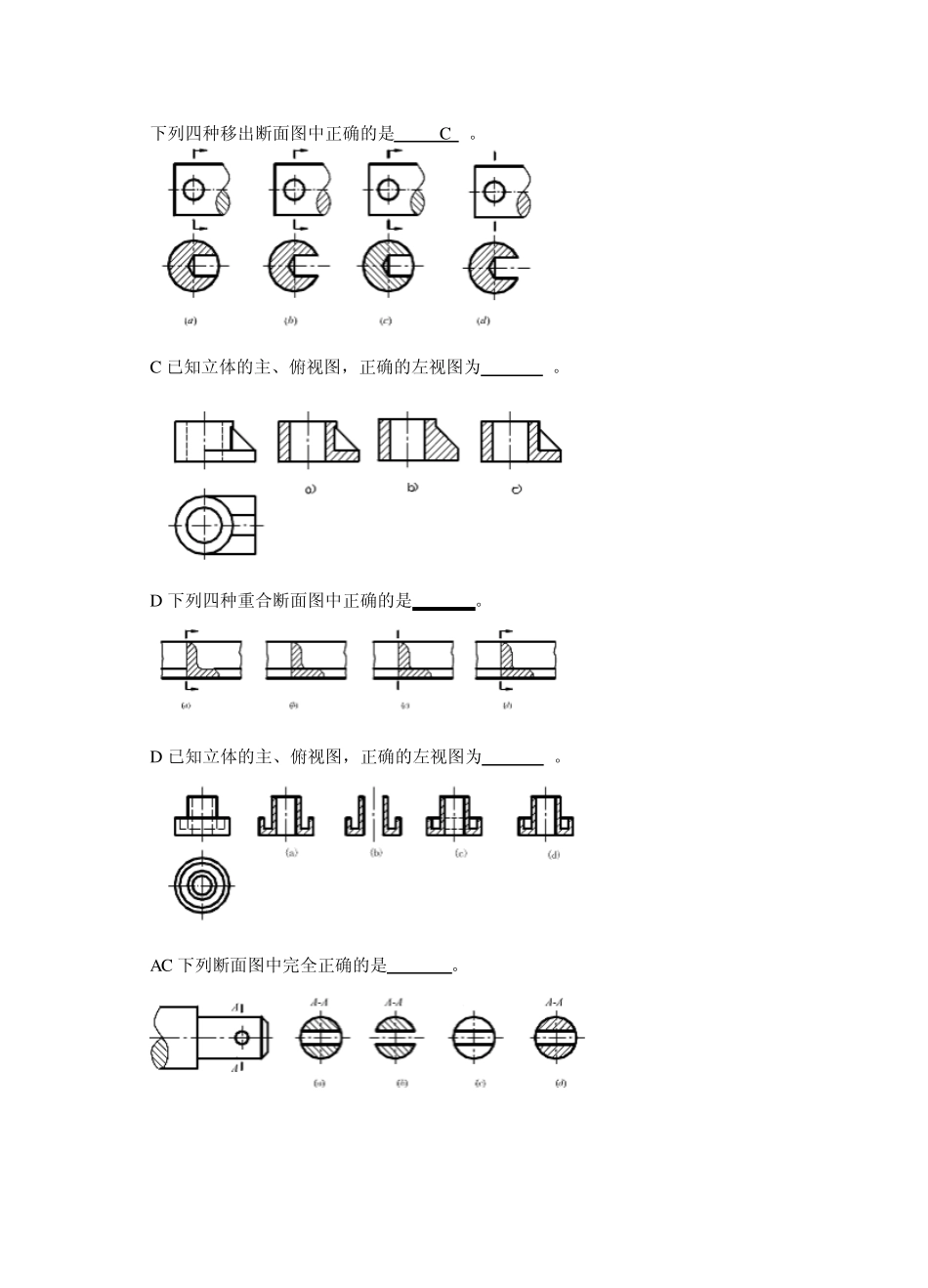

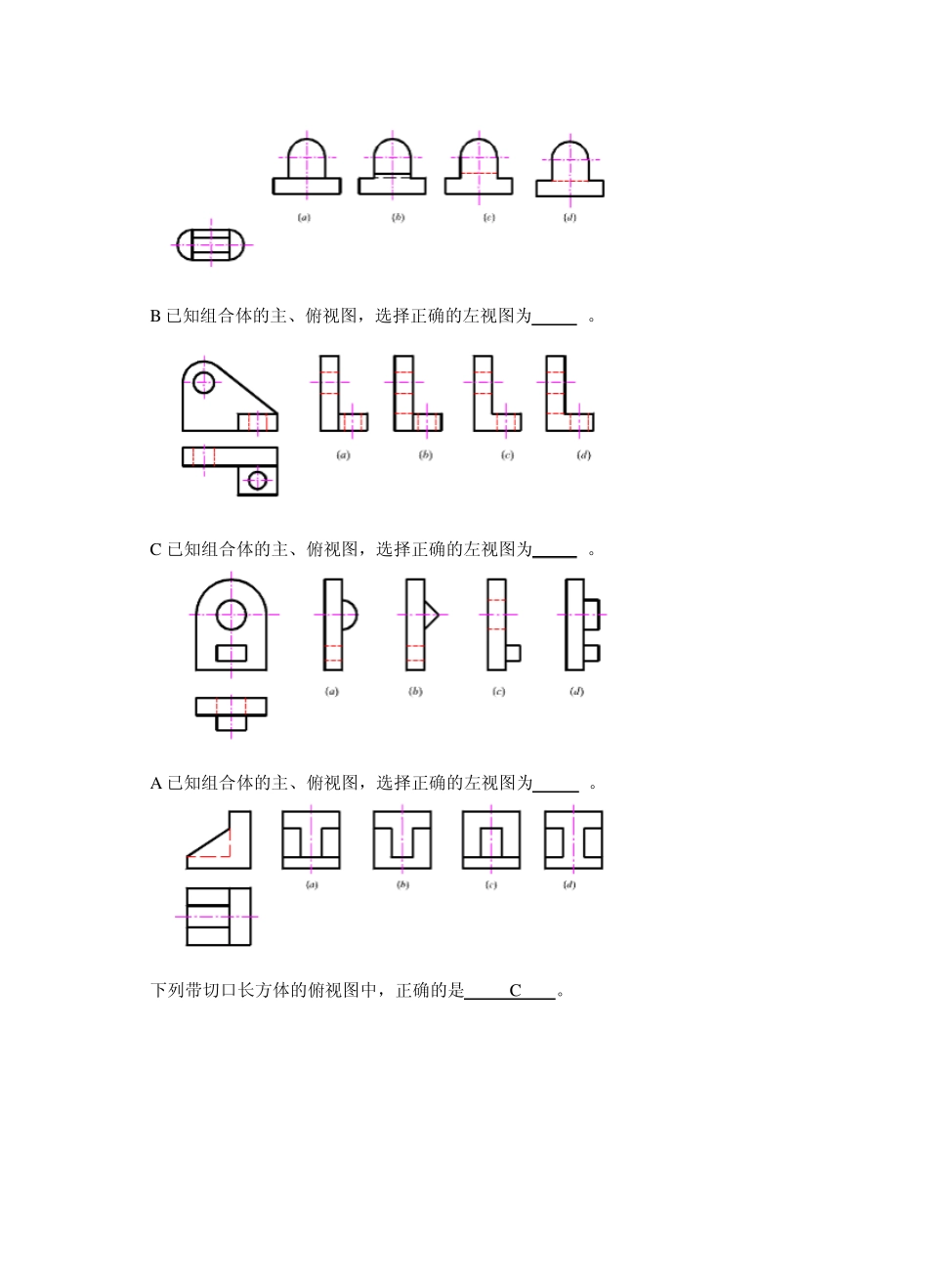

下列四种移出断面图中正确的是 C 。 C 已知立体的主、俯视图，正确的左视图为 。 D 下列四种重合断面图中正确的是 。 D 已知立体的主、俯视图，正确的左视图为 。 AC 下列断面图中完全正确的是 。 D 以下为一轴杆的主视图，指定位置的移出断面图中正确的一组是 。 A 已知组合体的主、俯视图，选择正确的左视图为 B 已知组合体的俯视图，与其相匹配的正确的左视图为 。 C 已知组合体的俯视图，与其相匹配的正确的左视图为 。 B已知组合体的主、俯视图，选择正确的左视图为 。 C 已知组合体的主、俯视图，选择正确的左视图为 。 A 已知组合体的主、俯视图，选择正确的左视图为 。 下列带切口长方体的俯视图中，正确的是 C 。 下列为一开方孔圆柱体的两视图，其正确的左视图是 D 。 已知物体的主视图和左视图，正确的俯视图为 B 。 D 判断两直线的相对位置，GH 与 KL 是 线；GH与 MN 是 线；KL 与 MN 是 线。 a. 相交；平行；垂直相交。 b. 相交；平行；垂直交叉。 c.交叉；平行；垂直相交。 d. 相交；平行；交叉。 D 在右边的视图中，对面的投影判断完全正确是 。 a 平面ABC 是正垂面，ABED 是一般位置平面 ，ACFD是侧垂面。 b 平面ABC 是正垂面，ABED 是侧垂面，ACFD 是一般位置平面。 c. 平面ABC 是水平面，ABED 是一般位置平面 ，ACFD是侧垂面。 d. 平面ABC 是正垂面，ABED 是一般位置平面 ，ACFD是一般位置平面。 在下列四组投影图中，直线 AB 与 CD 一定垂直相交的是 C 。 截平面与圆锥截切，该平面与圆锥的轴线平行且不过锥顶，则截交线形状为 B 。 a 三角形 b 双曲线和直线段 c 椭圆 d 抛物线和直线段 二 求交叉直线AB 和CD 的距离EF 及其投影。（10 分） 七 补画组合体第三视图。（15 分） 九 求作断面图。（共10 分） 1 画出指定位置断面图（5 分） 二 求点A 到△BCD 的距离，并作出垂足 K 的投影。（10 分） 三（1 0 分） 四 由立体图画三视图。（1 0 分） 五 补全正四棱锥被一水平面和一正垂面截切后的水平投影，并补画其侧面投影。（1 0分） 六 画出下列物体的正等轴测图。（1 0 分） 七 看懂形体，补画组合体的第三视图。（1 5 分） 八 九 画出指定位置的断面图（左面键槽深4 m m ，右面深3 m m ）。（10 分）
