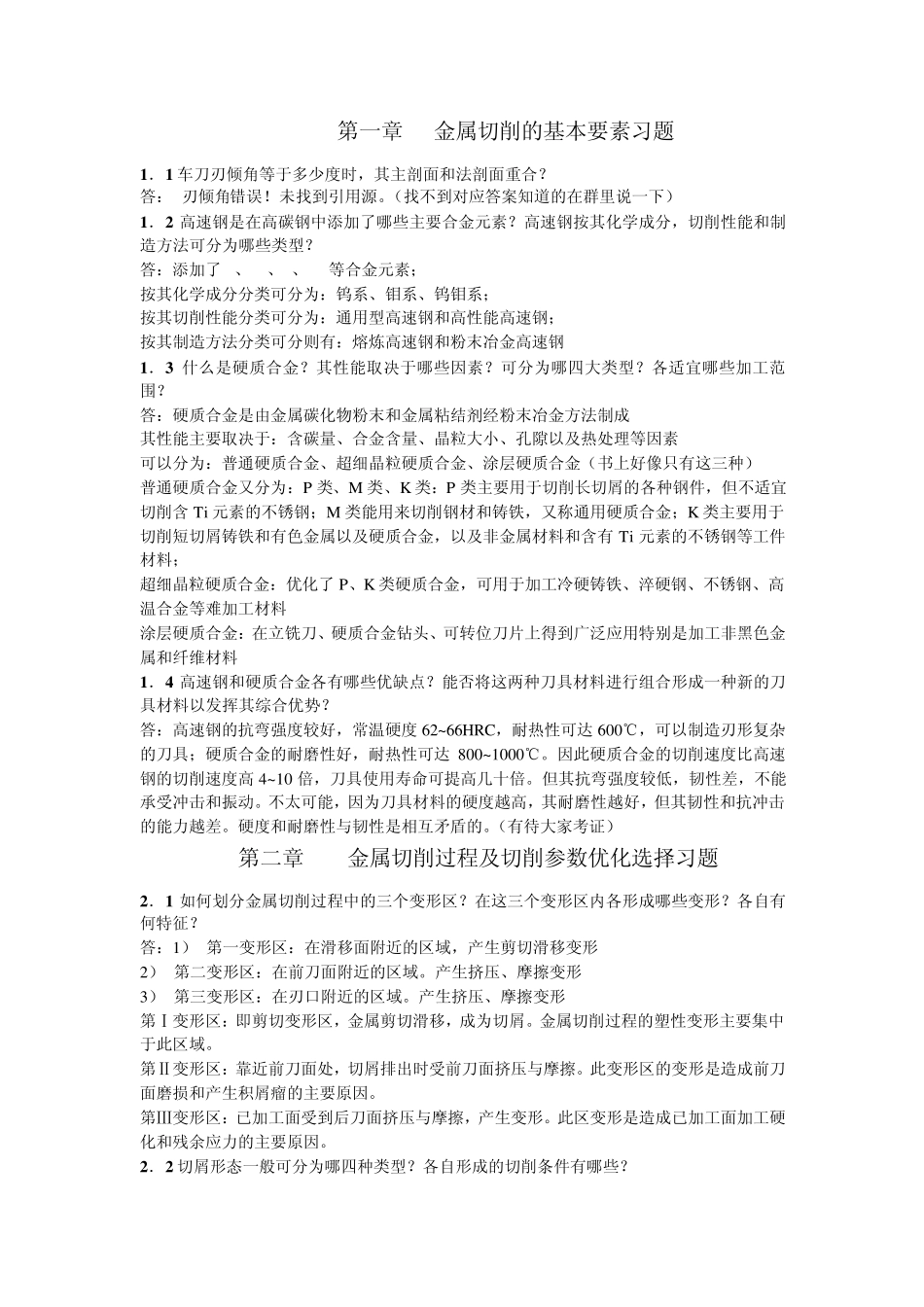

第一章 金属切削的基本要素习题 1 ．1 车刀刃倾角等于多少度时，其主剖面和法剖面重合？ 答： 刃倾角错误！未找到引用源。（找不到对应答案知道的在群里说一下） 1 ．2 高速钢是在高碳钢中添加了哪些主要合金元素？高速钢按其化学成分，切削性能和制造方法可分为哪些类型？ 答：添加了 W、Cr、V、Co等合金元素； 按其化学成分分类可分为：钨系、钼系、钨钼系； 按其切削性能分类可分为：通用型高速钢和高性能高速钢； 按其制造方法分类可分则有：熔炼高速钢和粉末冶金高速钢 1 ．3 什么是硬质合金？其性能取决于哪些因素？可分为哪四大类型？各适宜哪些加工范围？ 答：硬质合金是由金属碳化物粉末和金属粘结剂经粉末冶金方法制成 其性能主要取决于：含碳量、合金含量、晶粒大小、孔隙以及热处理等因素 可以分为：普通硬质合金、超细晶粒硬质合金、涂层硬质合金（书上好像只有这三种） 普通硬质合金又分为：P 类、M 类、K 类：P 类主要用于切削长切屑的各种钢件，但不适宜切削含 Ti 元素的不锈钢；M 类能用来切削钢材和铸铁，又称通用硬质合金；K 类主要用于切削短切屑铸铁和有色金属以及硬质合金，以及非金属材料和含有 Ti 元素的不锈钢等工件材料； 超细晶粒硬质合金：优化了 P、K 类硬质合金，可用于加工冷硬铸铁、淬硬钢、不锈钢、高温合金等难加工材料 涂层硬质合金：在立铣刀、硬质合金钻头、可转位刀片上得到广泛应用特别是加工非黑色金属和纤维材料 1 ．4 高速钢和硬质合金各有哪些优缺点？能否将这两种刀具材料进行组合形成一种新的刀具材料以发挥其综合优势？ 答：高速钢的抗弯强度较好，常温硬度 62~ 66HRC，耐热性可达600℃，可以制造刃形复杂的刀具；硬质合金的耐磨性好，耐热性可达800~ 1000℃。因此硬质合金的切削速度比高速钢的切削速度高 4~ 10 倍，刀具使用寿命可提高几十倍。但其抗弯强度较低，韧性差，不能承受冲击和振动。不太可能，因为刀具材料的硬度越高，其耐磨性越好，但其韧性和抗冲击的能力越差。硬度和耐磨性与韧性是相互矛盾的。（有待大家考证） 第二章 金属切削过程及切削参数优化选择习题 2 ．1 如何划分金属切削过程中的三个变形区？在这三个变形区内各形成哪些变形？各自有何特征？ 答：1） 第一变形区：在滑移面附近的区域，产生剪切滑移变形 2） 第二变形区：在前刀面附近的区域。产生挤压、摩擦变形 3） 第三变形区：在刃口附近的区域。产生挤压、...
