机械制造工艺学计算题

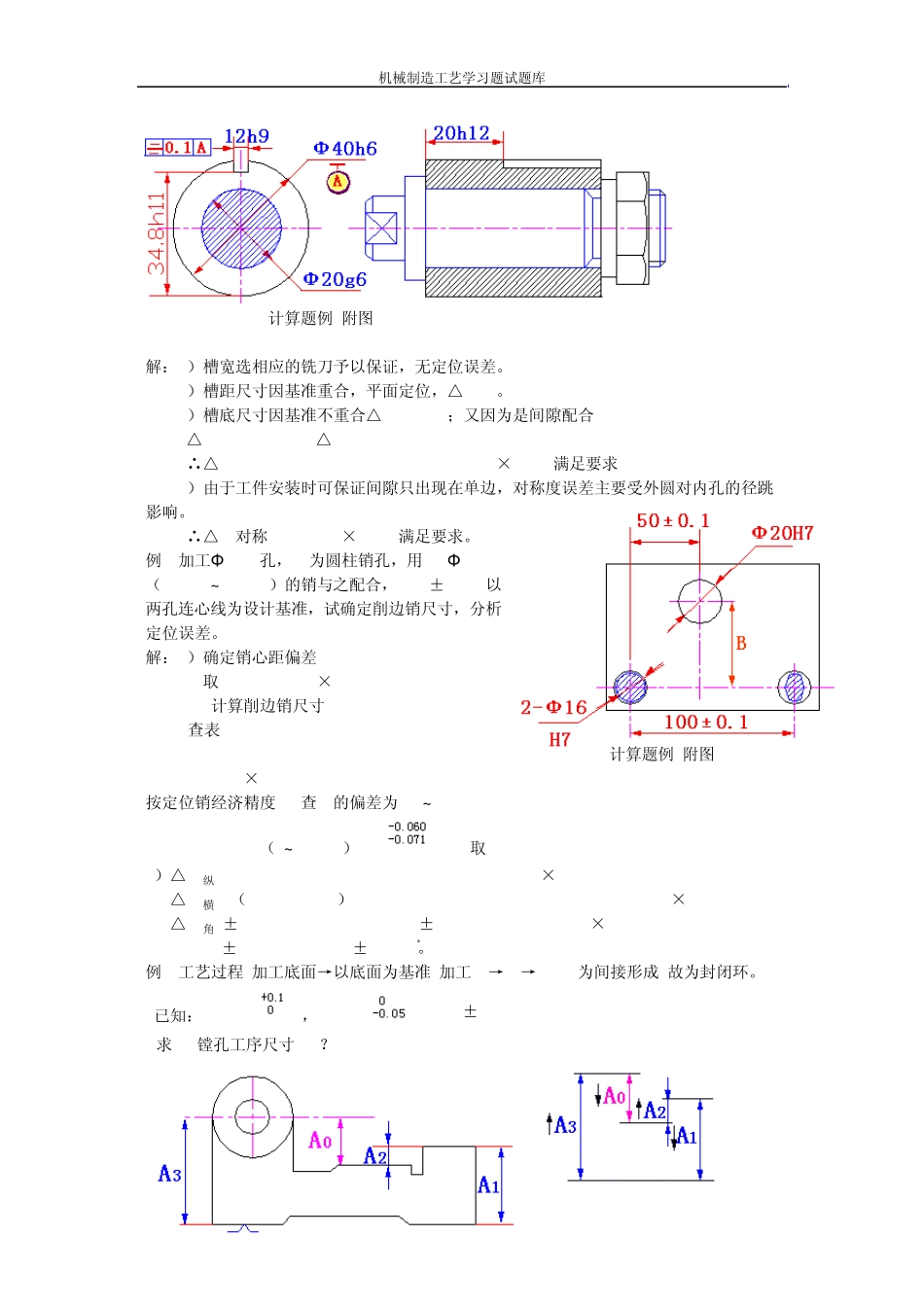

机械制造工艺学习题试题库 第 1 页 共 7 页 六、计算题实例 例1 各平面已加工，欲加工孔O，保证B和D，设W⊥N 试计算该定位误差。 解：尺寸B的设计基准为顶面M，而定位 基准为底面N，基准不重合， △jb=TA △jw=0 ∴△DwB=△jw+△jb=0+TA=TA 尺寸D的设计基准为右面，而定位基 准为W面，基准不重合， △jb=TC △jw=0 ∴△DwD=TC 例2 一批轴件以平面定位铣键槽，试计算m和n尺寸的定位误差。 解：m尺寸因是平板定位且基准重合， △jb=0，△jw=0∴ △Dwm=0 但是键槽会出现对称度误差(Td/2)。 n尺寸是平板定位但基准不重合，△jb= △jw=0 ∴△Dwn=Td/2,可见这是外圆母线位置的变化量。 例3 一批直径为d±Td/2轴铣键槽，定位方式如图所示，V形块夹角为α ，试计算m和n尺寸的定位误差。 解：工件以V形块定位，平板从下面夹紧。m尺寸的工序基准是轴心线，基准重合，△jb=0 ，只有△jw。 n尺寸的工序基准是外圆下母线，除△jw外，还存在△jb。 计算题例3附图 例4 一批工件以Φ 20H7（+0.021~0)孔用Φ 20g6(-0.007~-0.020)心轴定位，在立式铣床上铣键槽，其中Φ 40h6(0~-0.016)外圆对内孔之径跳0.02， 欲保证 1）槽宽尺寸12h9； 2）槽距端面尺寸20h12；3）槽底尺寸34.8h11（0~-0.21）； 4）槽两侧面对外圆轴线的对称度0.1；试分析定位误差。 机械制造工艺学习题试题库 第 2 页 共 7 页 计算题例4附图 解：1）槽宽选相应的铣刀予以保证，无定位误差。 2）槽距尺寸因基准重合，平面定位，△Dw=0。 3）槽底尺寸因基准不重合△jb=Td0/2；又因为是间隙配合 △jw=TD/2+Td/2 △Dw= Td0/2+ TD/2+Td/2 ∴△Dw= (0.016+0.021+0.013)=0.025<0.21×1/3 满足要求 4）由于工件安装时可保证间隙只出现在单边，对称度误差主要受外圆对内孔的径跳影响。 ∴△Dw对称=0.02<0.1×1/3 满足要求。 例5 加工Φ 20H7孔，O1为圆柱销孔，用d1=Φ 16（-0.006~-0.018）的销与之配合，B=60±0.15,以两孔连心线为设计基准，试确定削边销尺寸，分析定位误差。 解：1）确定销心距偏差 取TLd= TLD= ×0.1=0.02 2) 计算削边销尺寸 查表b=4 B=D2-2=16-2=14 d2=D2-X2=D2-2b(TLD+TLd)/D2 计算题例5附图 =16-2×4(0.1+0.02)/16=16-0.06 按定位销经济精度 查d2的偏差为 (0~-0.011) d2=16-0.06+（0~-0.011）=16 (取TD1=TD2=0.018) 3）△Dw纵=TD1+Td1+X1=0.018+0.012+0.006=0.036< 0.2×1/3 4) △Dw横= （X...
