机械制造技术课程设计推动架课程设计

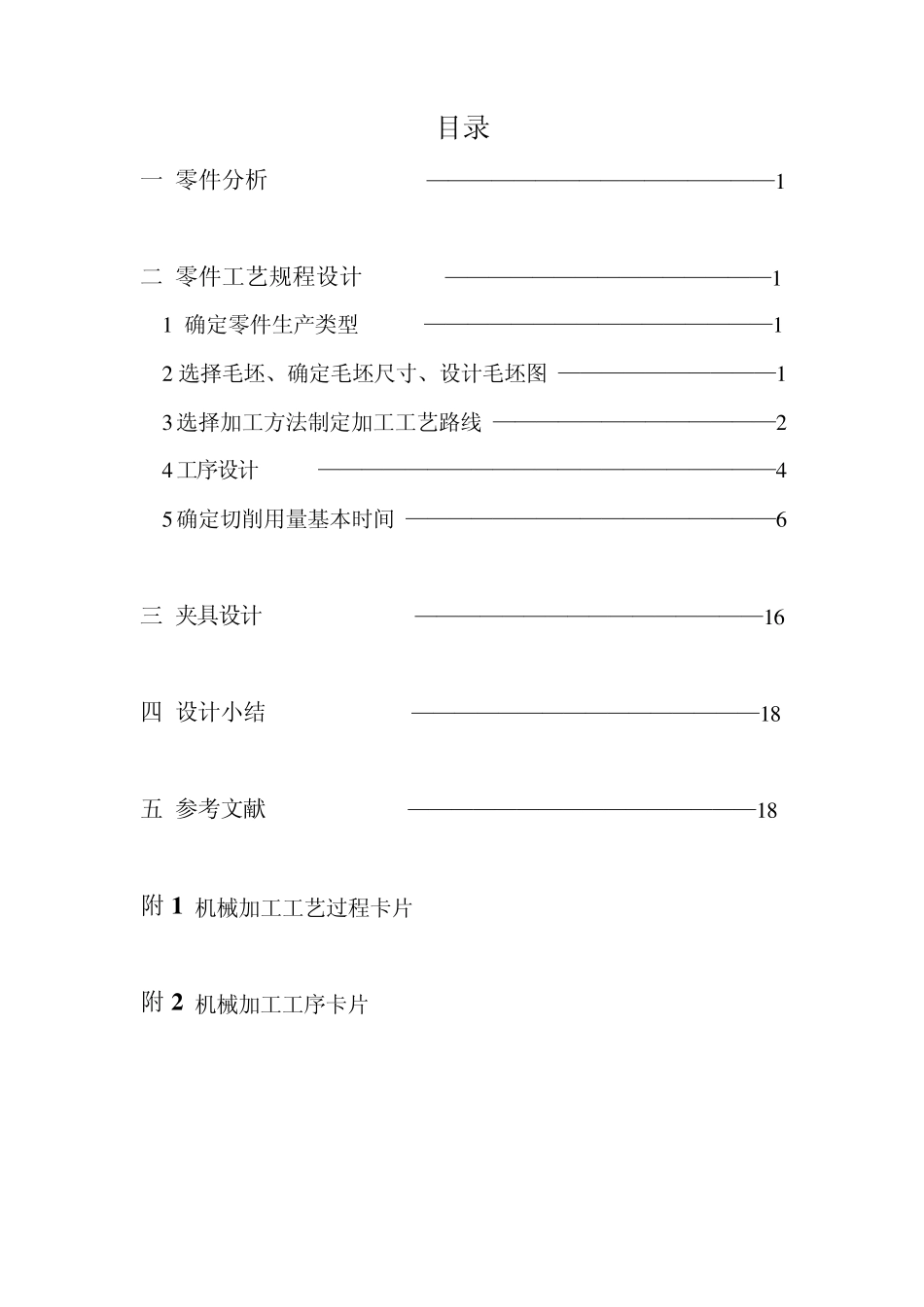

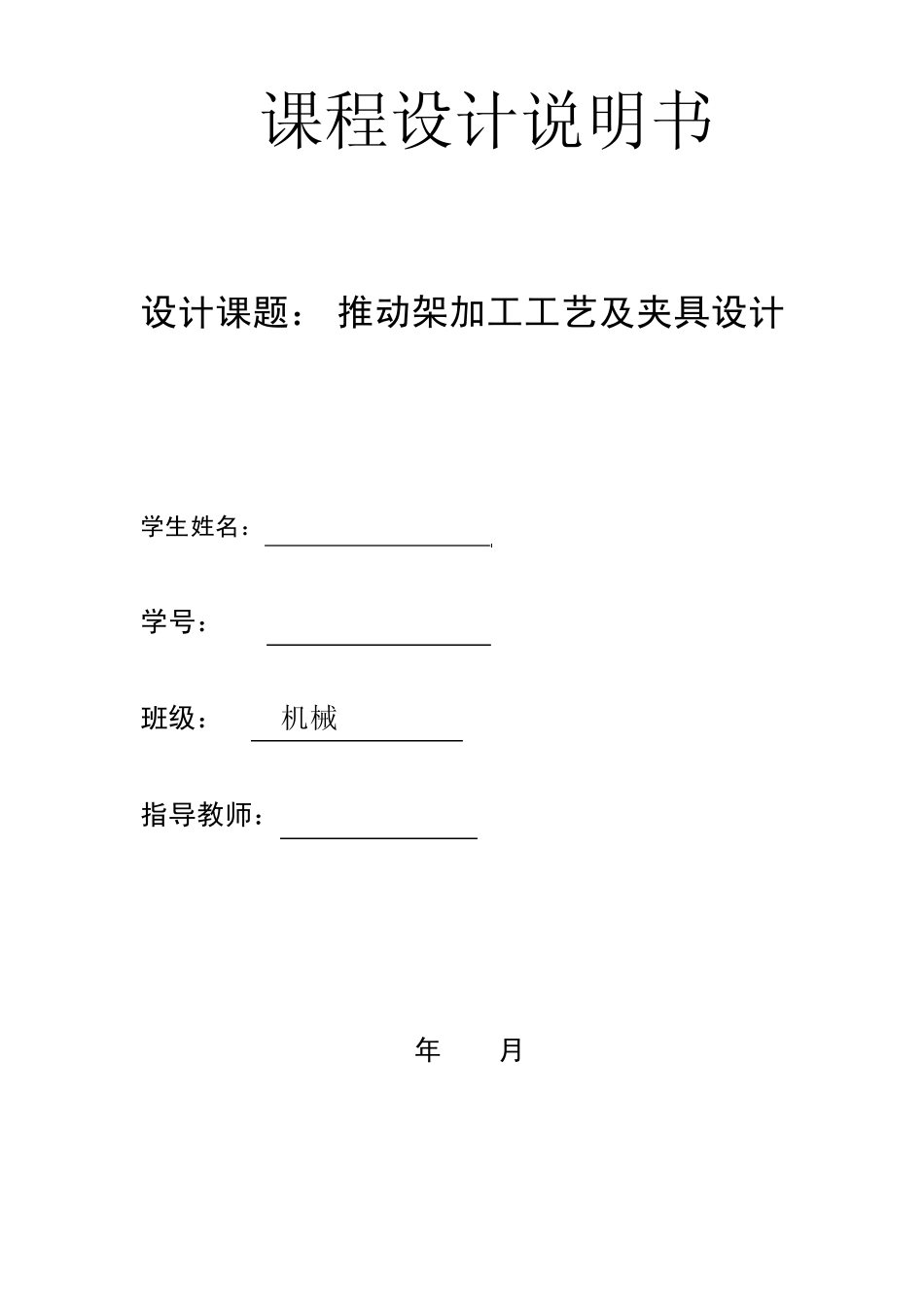

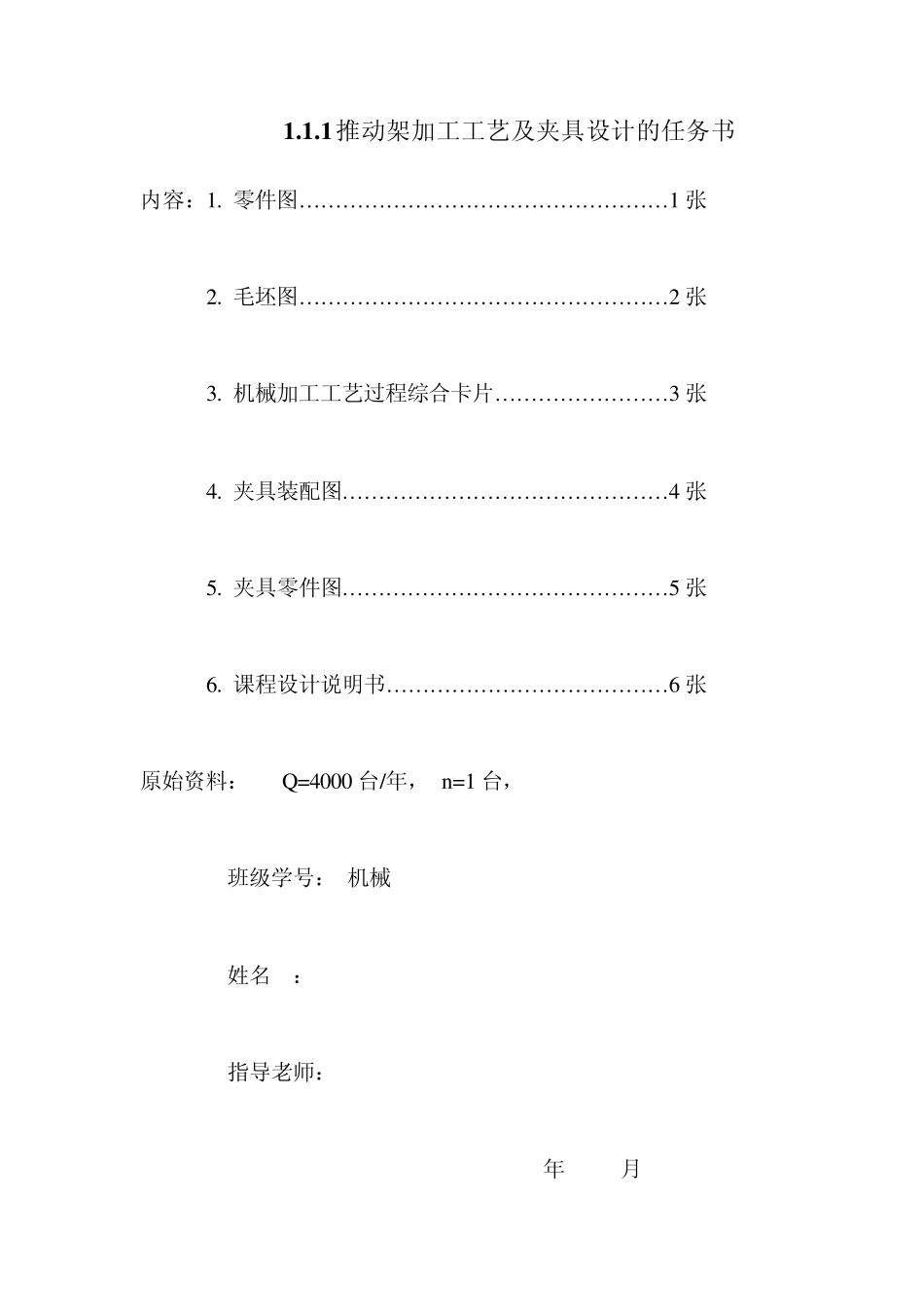

课程设计说明书 设计课题： 推动架加工工艺及夹具设计 学生姓名： 学号： 班级： 机械 指导教师： 年 月 1 .1 .1 推动架加工工艺及夹具设计的任务书 内容：1. 零件图……………………………………………1 张 2. 毛坯图……………………………………………2 张 3. 机械加工工艺过程综合卡片……………………3 张 4. 夹具装配图………………………………………4 张 5. 夹具零件图………………………………………5 张 6. 课程设计说明书…………………………………6 张 原始资料： Q=4000 台/年， n=1 台， 班级学号： 机械 姓名 ： 指导老师： 年 月 目录 一 零件分析 ————————————————1 二 零件工艺规程设计 ———————————————1 1 确定零件生产类型 ————————————————1 2 选择毛坯、确定毛坯尺寸、设计毛坯图 ——————————1 3 选择加工方法制定加工工艺路线 —————————————2 4 工序设计 —————————————————————4 5 确定切削用量基本时间 —————————————————6 三 夹具设计 ————————————————1 6 四 设计小结 ————————————————1 8 五 参考文献 ————————————————1 8 附 1 机械加工工艺过程卡片 附 2 机械加工工序卡片 一、零件的分析 （一）、零件的功用 题目所给的零件是 B6065 牛头刨床推动架，是牛头刨床进给机构的中小零件，φ32mm 孔用来安装工作台进给丝杠轴，靠近 φ32mm 孔左端处一棘轮，在棘轮上方即 φ16mm 孔装一棘爪，φ16mm 孔通过销与杠连接杆，把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕 φ32mm 轴心线摆动，同时拨动棘轮，带动丝杠转动，实现工作台的自动进给。 （二）、零件的工艺分析 由零件图可知，其材料为 HT200，该材料为灰铸铁，具有较高强度，耐磨性，耐热性及减振性，适用于承受较大应力和要求耐磨零件。（零件图见附图 1） 由零件图可知，φ320.0270mm、φ160.0330mm 的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组： 1、φ320.0270mm 孔为中心的加工表面 这一组加工表面包括：φ320.0270mm 的两个端面及孔和倒角，φ160.0190mm 的两个端面及孔和倒角。 2、以φ160.0330mm 孔为加工表面 这一组加工表面包...
