机械原理(郭宏亮)第3章答案

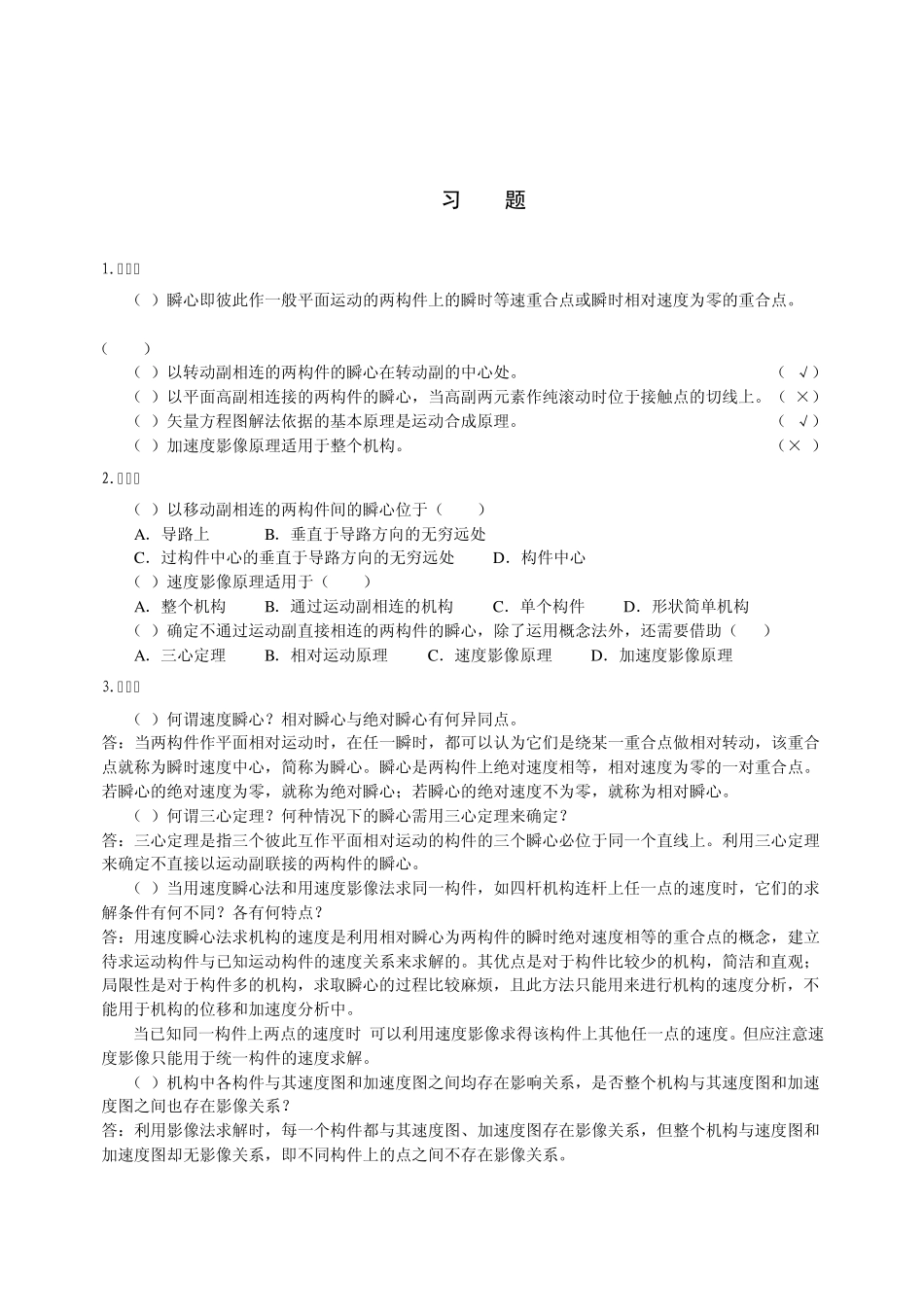

机械原理(郭宏亮)第3章答案_第1页
1/10

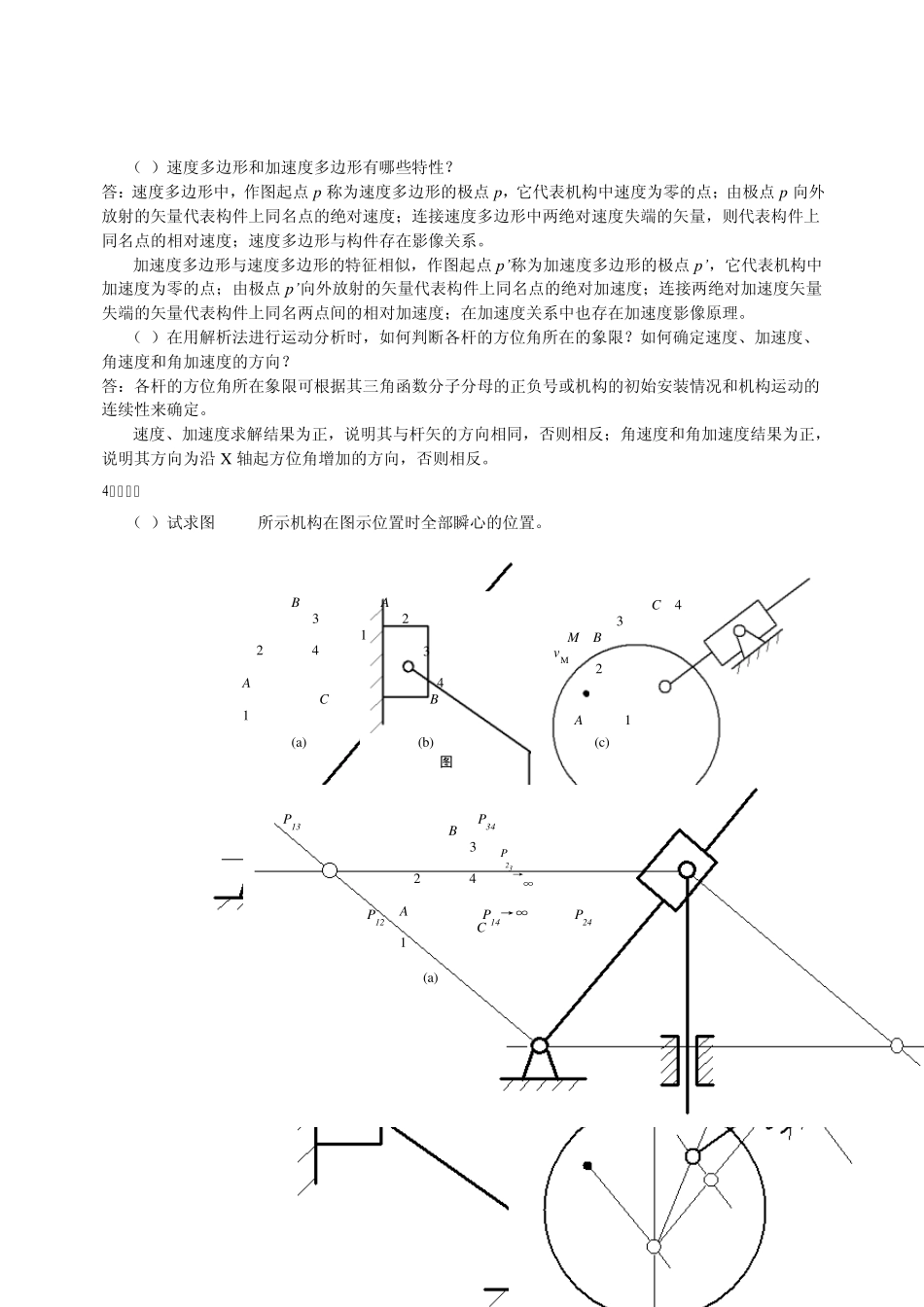

机械原理(郭宏亮)第3章答案_第2页
2/10

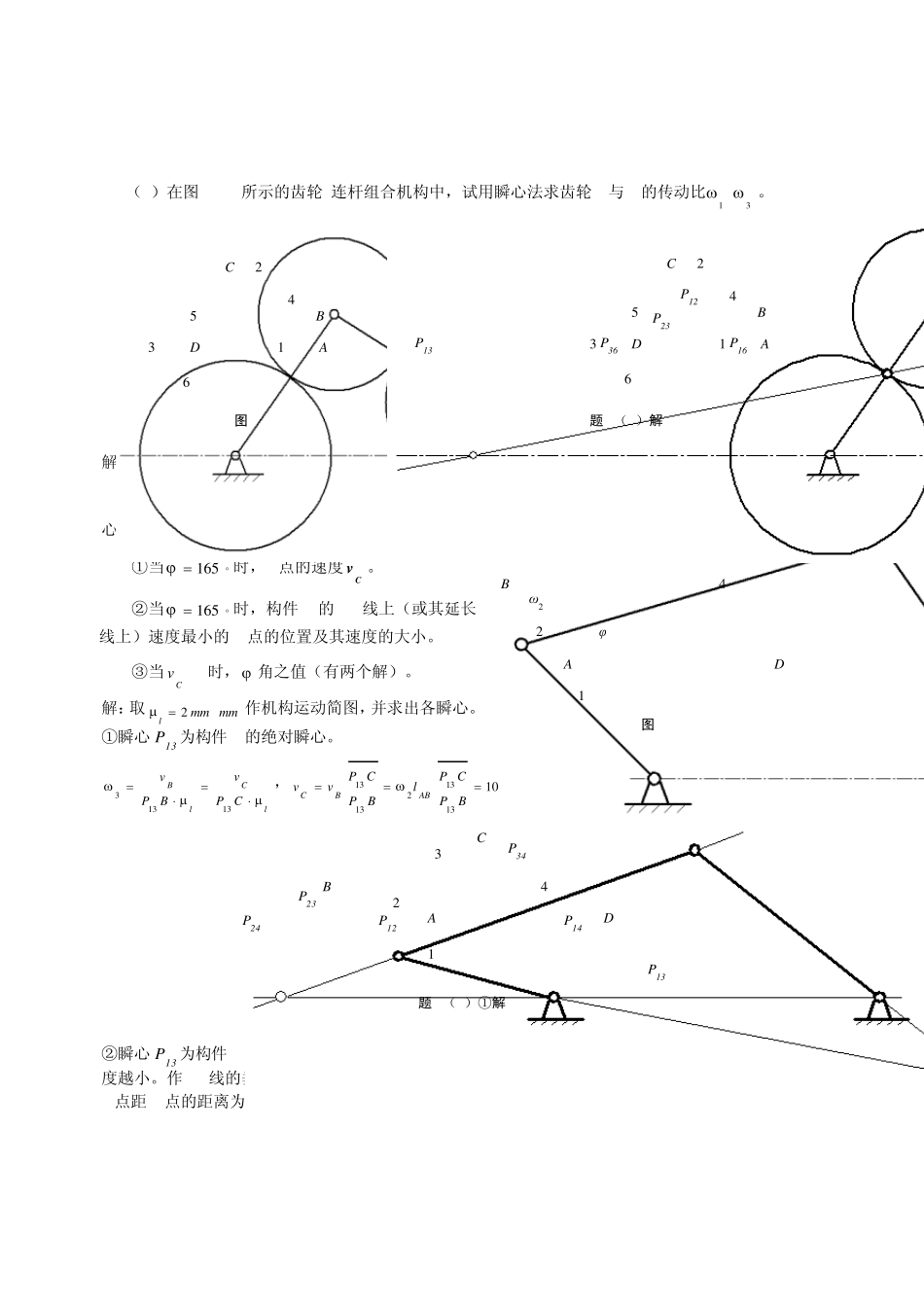

机械原理(郭宏亮)第3章答案_第3页
3/10
习 题 1.判断题 (1)瞬心即彼此作一般平面运动的两构件上的瞬时等速重合点或瞬时相对速度为零的重合点。 ( dui) (2)以转动副相连的两构件的瞬心在转动副的中心处。 ( √) (3)以平面高副相连接的两构件的瞬心,当高副两元素作纯滚动时位于接触点的切线上。( ×) (4)矢量方程图解法依据的基本原理是运动合成原理。 ( √) (5)加速度影像原理适用于整个机构。 (× ) 2.单选题 (1)以移动副相连的两构件间的瞬心位于( B ) A.导路上 B.垂直于导路方向的无穷远处 C.过构件中心的垂直于导路方向的无穷远处 D.构件中心 (2)速度影像原理适用于( C ) A.整个机构 B.通过运动副相连的机构 C.单个构件 D.形状简单机构 (3)确定不通过运动副直接相连的两构件的瞬心,除了运用概念法外,还需要借助( A ) A.三心定理 B.相对运动原理 C.速度影像原理 D.加速度影像原理 3.简答题 (1)何谓速度瞬心?相对瞬心与绝对瞬心有何异同点。 答:当两构件作平面相对运动时,在任一瞬时,都可以认为它们是绕某一重合点做相对转动,该重合点就称为瞬时速度中心,简称为瞬心。瞬心是两构件上绝对速度相等,相对速度为零的一对重合点。若瞬心的绝对速度为零,就称为绝对瞬心;若瞬心的绝对速度不为零,就称为相对瞬心。 (2)何谓三心定理?何种情况下的瞬心需用三心定理来确定? 答:三心定理是指三个彼此互作平面相对运动的构件的三个瞬心必位于同一个直线上。利用三心定理来确定不直接以运动副联接的两构件的瞬心。 (3)当用速度瞬心法和用速度影像法求同一构件,如四杆机构连杆上任一点的速度时,它们的求解条件有何不同?各有何特点? 答:用速度瞬心法求机构的速度是利用相对瞬心为两构件的瞬时绝对速度相等的重合点的概念,建立待求运动构件与已知运动构件的速度关系来求解的。其优点是对于构件比较少的机构,简洁和直观;局限性是对于构件多的机构,求取瞬心的过程比较麻烦,且此方法只能用来进行机构的速度分析,不能用于机构的位移和加速度分析中。 当已知同一构件上两点的速度时,可以利用速度影像求得该构件上其他任一点的速度。但应注意速度影像只能用于统一构件的速度求解。 (4)机构中各构件与其速度图和加速度图之间均存在影响关系,是否整个机构与其速度图和加速度图之间也存在影像关系? 答:利用影像法求解时,每一个构件都与其速度图、加速度图存在影像关系,但整...
