机械原理作业——旋转型灌装机VIP专享

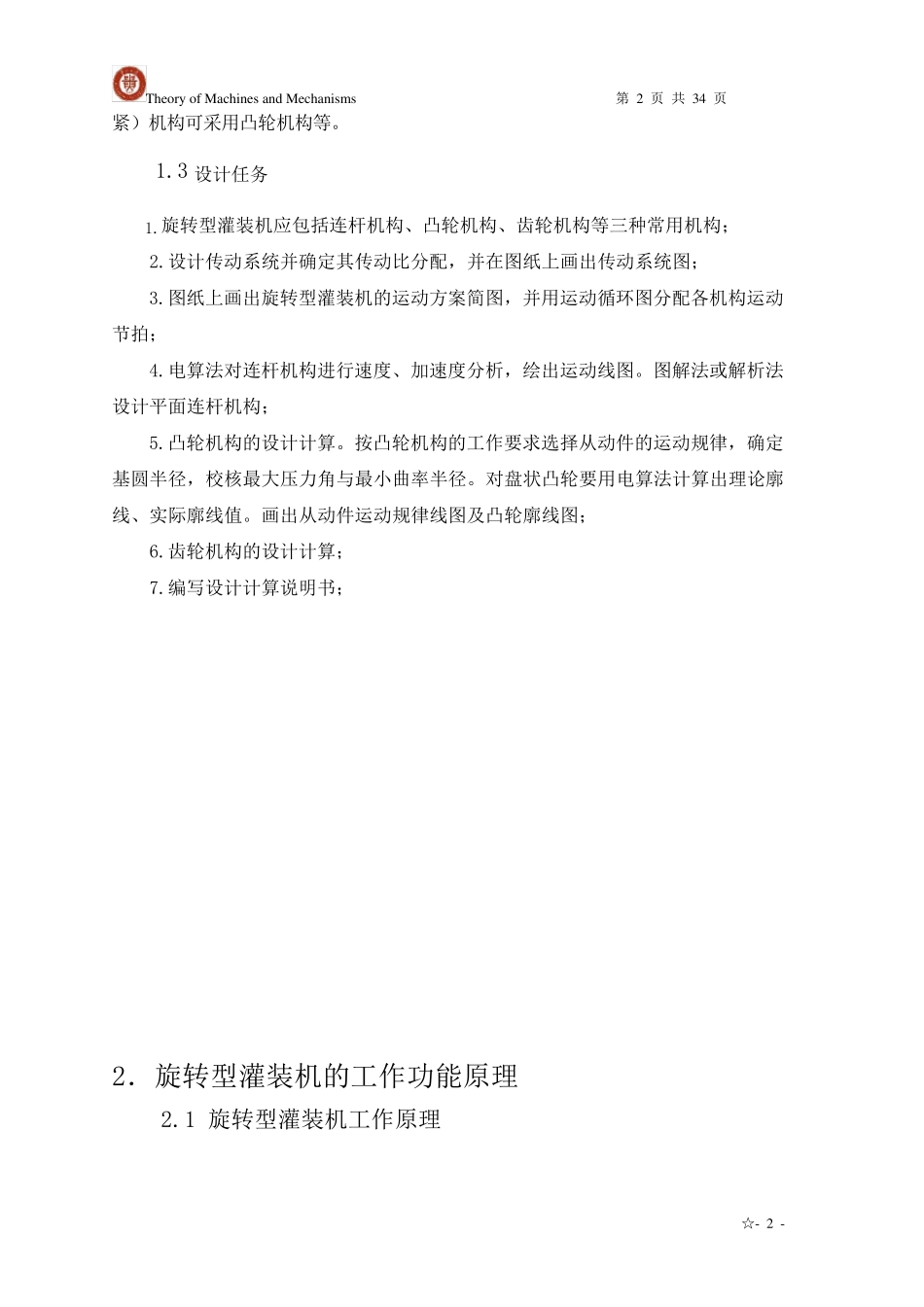

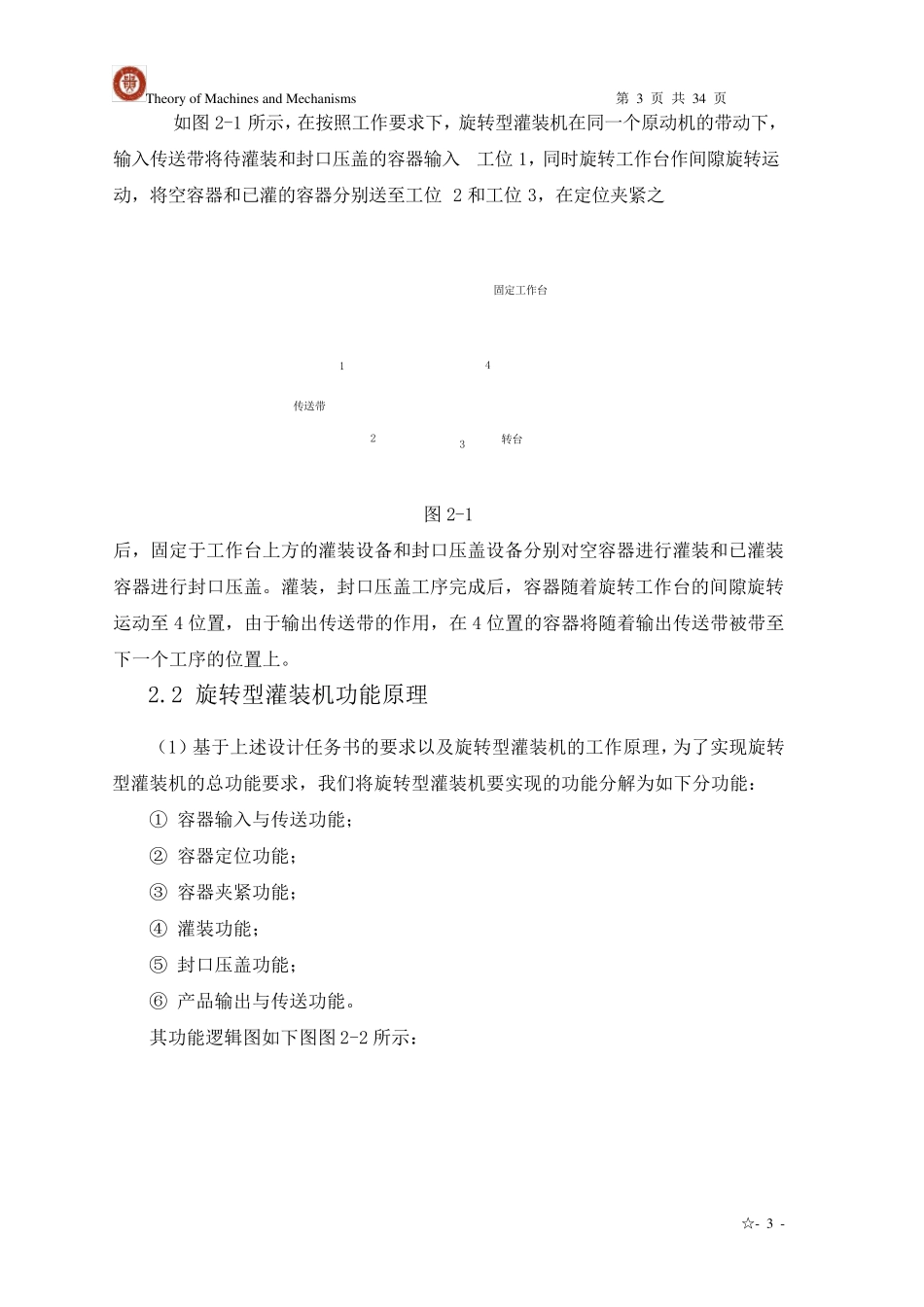

Theory of Machines and Mechanisms 第 1 页 共 34 页 ☆- 1 - 机械原理课程设计任务书 旋转型灌装机 1.1 设计题目及原始数据 设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图 1 中，工位 1：输入空瓶；工位 2：灌装；工位 3：封口；工位 4：输出包装好的容器。 该机采用电动机驱动，传动方式为机械传动。技术参数见下表。 旋转型灌装机技术参数表 方案号 转台直径 mm 电动机转速r/min 灌装速度 r/min A 600 1440 10 B 550 1440 12 C 500 960 10 表 1-1 1.2 设计方案提示 1.采用灌瓶泵灌装流体，泵固定在某工位的上方。 2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。 3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁紧）机构。间歇机构可采用槽轮机构、不完全 齿 轮机构等。定位（锁1234传送 带固定工作台转台 图 1-1 旋转型灌装机 Theory of Machines and Mechanisms 第 2 页 共 34 页 ☆- 2 - 紧）机构可采用凸轮机构等。 1.3 设计任务 1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构； 2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图； 3.图纸上画出旋转型灌装机的运动方案简图，并用运动循环图分配各机构运动节拍； 4.电算法对连杆机构进行速度、加速度分析，绘出运动线图。图解法或解析法设计平面连杆机构； 5.凸轮机构的设计计算。按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图； 6.齿轮机构的设计计算； 7.编写设计计算说明书； 2．旋转型灌装机的工作功能原理 2.1 旋转型灌装机工作原理 Theory of Machines and Mechanisms 第 3 页 共 34 页 ☆- 3 - 1234传送带固定工作台转台如图2-1 所示，在按照工作要求下，旋转型灌装机在同一个原动机的带动下，输入传送带将待灌装和封口压盖的容器输入 工位1...
