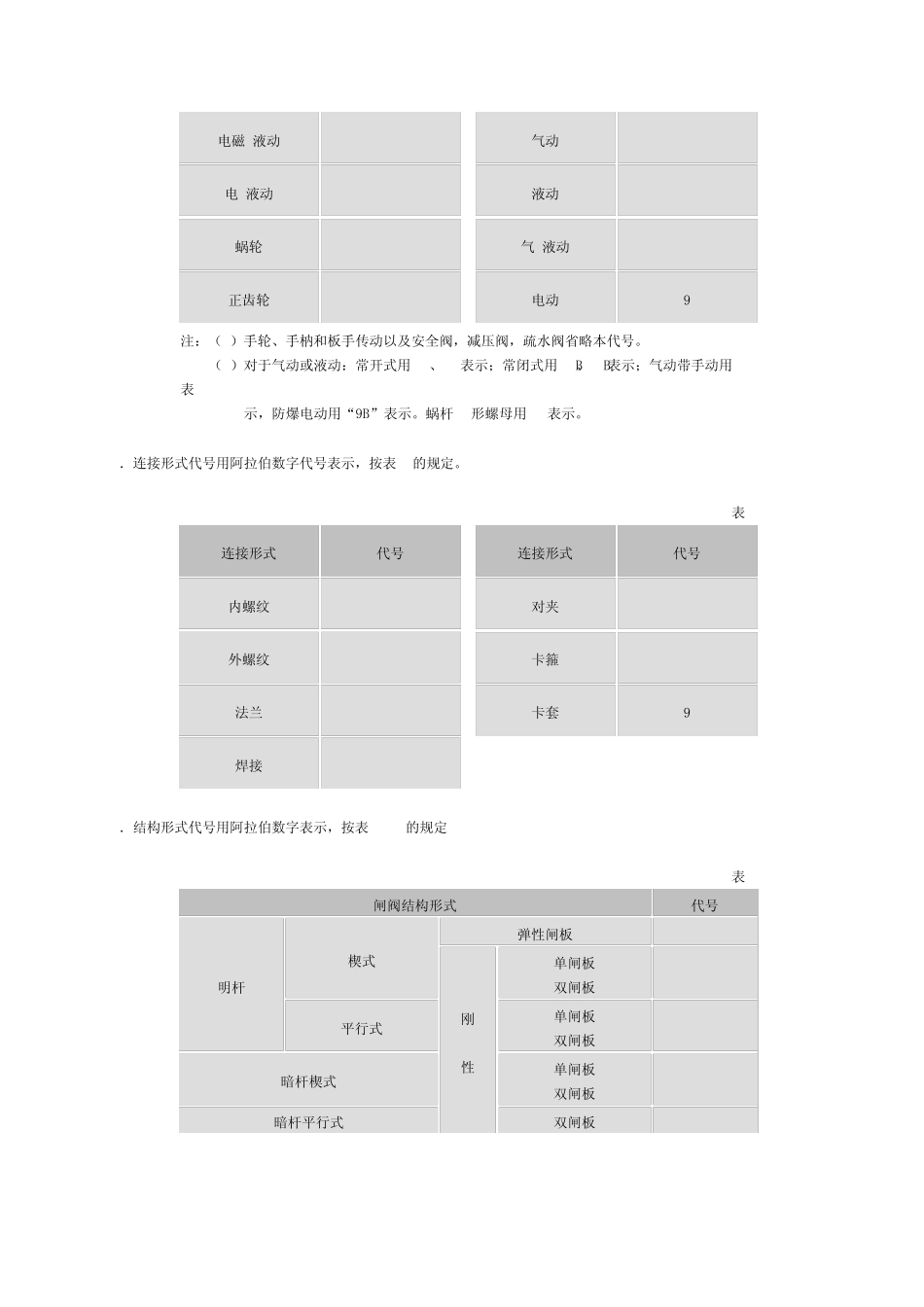

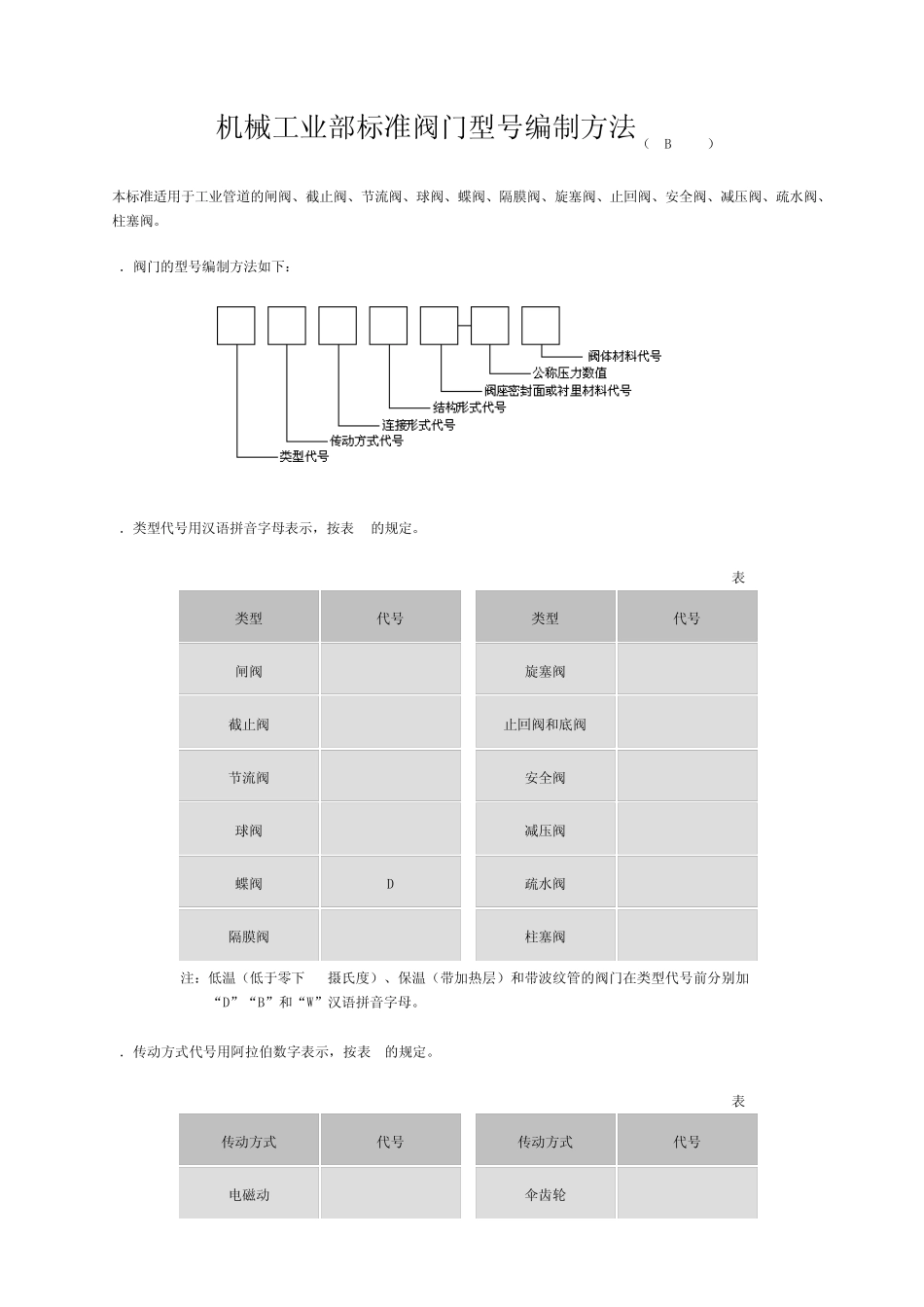

机械工业部标准阀门型号编制方法(JB308-75) 本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。 1.阀门的型号编制方法如下: 2.类型代号用汉语拼音字母表示,按表1的规定。 表1 类型 代号 类型 代号 闸阀 Z 旋塞阀 X 截止阀 J 止回阀和底阀 H 节流阀 L 安全阀 A 球阀 Q 减压阀 Y 蝶阀 D 疏水阀 S 隔膜阀 G 柱塞阀 U 注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加 “D”“B”和“W”汉语拼音字母。 3.传动方式代号用阿拉伯数字表示,按表2的规定。 表2 传动方式 代号 传动方式 代号 电磁动 0 伞齿轮 5 电磁-液动 1 气动 6 电-液动 2 液动 7 蜗轮 3 气-液动 8 正齿轮 4 电动 9 注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。 (2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表 示,防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。 4.连接形式代号用阿拉伯数字代号表示,按表3的规定。 表3 连接形式 代号 连接形式 代号 内螺纹 1 对夹 7 外螺纹 2 卡箍 8 法兰 4 卡套 9 焊接 6 5.结构形式代号用阿拉伯数字表示,按表4~13的规定 表4 闸阀结构形式 代号 明杆 楔式 弹性闸板 0 刚 性 单闸板 双闸板 1 2 平行式 单闸板 双闸板 3 4 暗杆楔式 单闸板 双闸板 5 6 暗杆平行式 双闸板 8 表5 截止阀和节流阀的结构开式 代号 直通式 1 角式 4 直流式(Y型) 5 平衡 直通 6 角式 7 表6 球阀结构形式 代号 浮动 直通式 1 L形 三通式 4 T形 5 四通式 6 固定 直通式 7 表7 蝶阀结构形式 代号 杠杆式 0 垂直板式 1 斜板式 3 注:垂直板三杆式用 Is表示 表8 隔膜阀结构形式 代号 屋肴式 1 截止式 3 闸板式 7 表9 旋塞阀结构形式 代号 填料 直通式 3 T形三通式 4 四通式 5 油封 直通式 7 T形三通式 8 表10 止回阀和底阀结构形式 代号 升降 直通式 1 立式 2 旋启 单瓣式 4 多瓣式 5 双瓣式 6 蝶式 7 表11 安全阀结构形式 代号 弹簧 封闭 带散热片 全启式 0 微启式 1 全启式 2 带板手 全启式 4 双弹簧微启式 3 不封闭 微启式 7 全启式 8 带控制机构 微启式 5 全启式...
