机械工程师CAD2008应用实例：创建尺寸驱动图形VIP专享

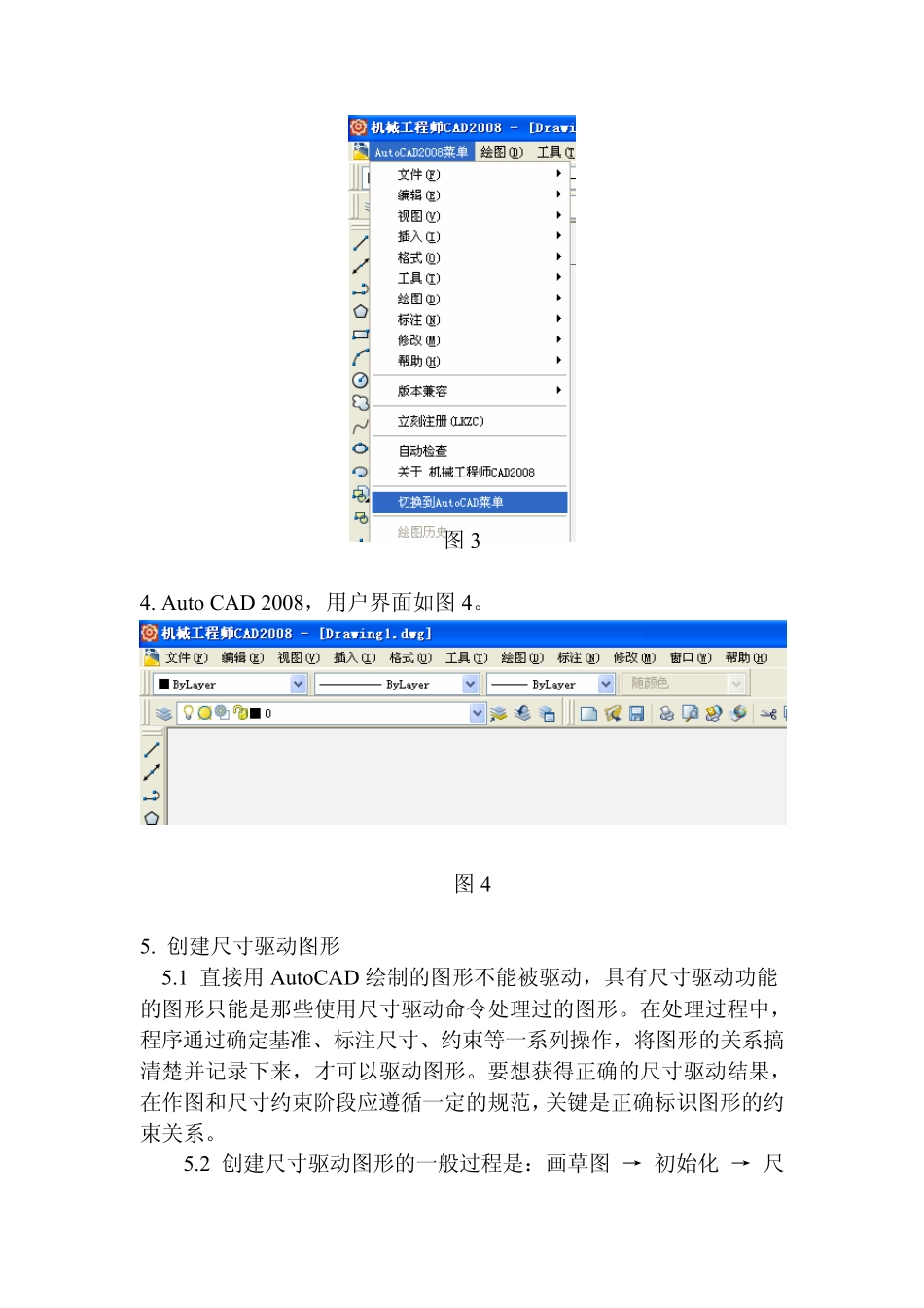

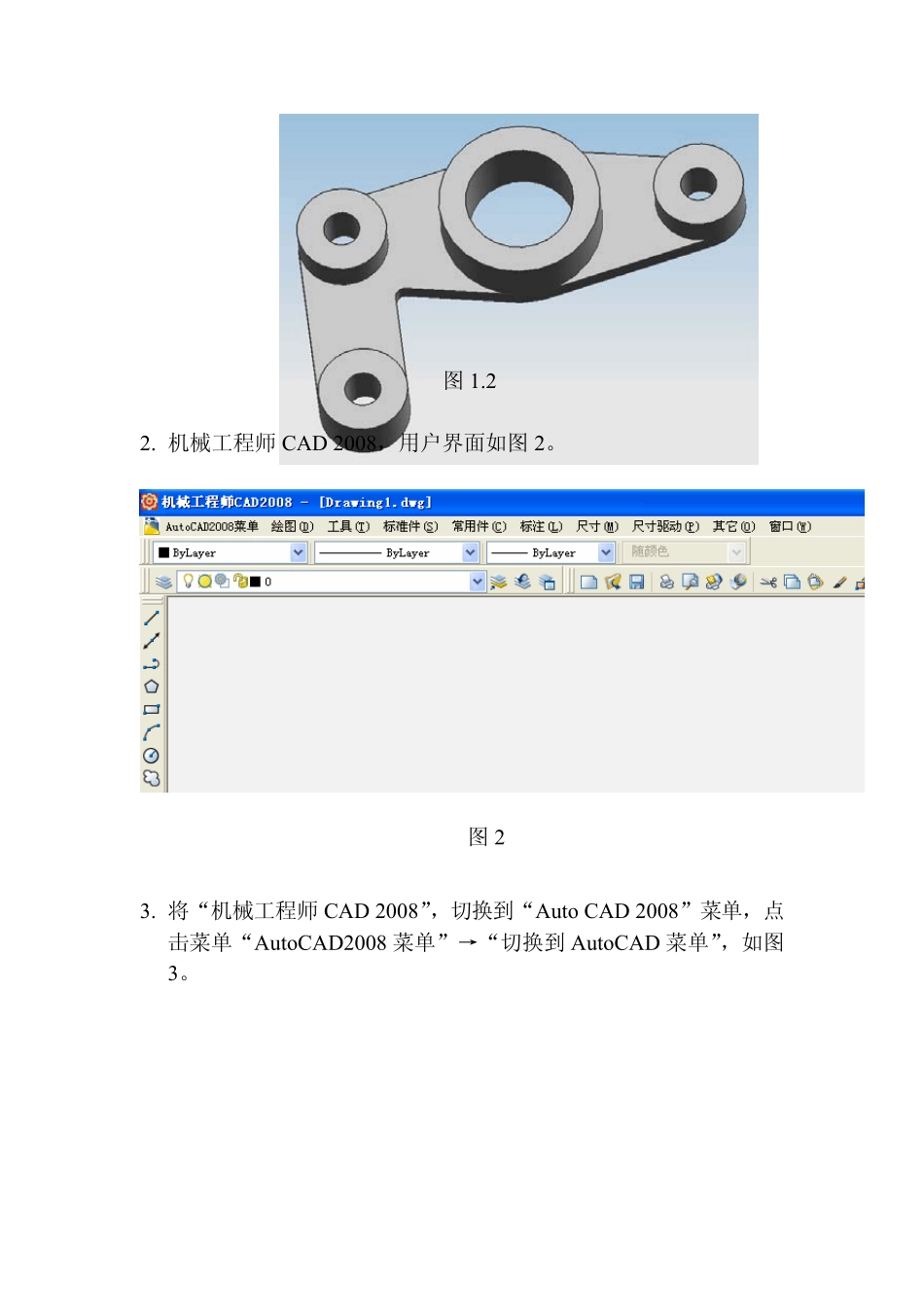

机械工程师 CAD 2008 应用实例 创建尺寸驱动图形 前言 机械工程师 CAD 2008 运行于 Au to CAD 2008 中英文版。安装机械工程师 CAD 2008 前，需预先安装好 Au to CAD 2008 版本，并确保Au to CAD 2008 能够正常运行。 尺寸驱动（又称参数化绘图），是指通过修改已有图形的尺寸生成新的图形，新图与原图具有相同的几何图形关系，但尺寸或部分尺寸不同。尺寸驱动是机械工程师 CAD 2008 一项重要功能。 CAD 软件具有了这项功能后，工程师在设计图形时就只需考虑几何图形的形状，而不再关心具体的尺寸了。当需要生成不同尺寸的图形时，这个工作将由计算机来完成。这样，工程师就会从繁重的绘图工作中解脱出来，把精力投入到图形的设计工作中去。 本教材可作为大专院校计算机绘图课程的教材，也可作为工程技术人员使用或参考。 应用实例：创建尺寸驱动图形 1. 画一个如图 1 所示的尺寸驱动图形。平面图如图 1.1,立体图如图1.2。 图 1.1 图1.2 2. 机械工程师CAD 2008，用户界面如图2。 图2 3. 将“机械工程师CAD 2008”，切换到“Au to CAD 2008”菜单，点击菜单“Au toCAD2008 菜单”→“切换到 Au toCAD 菜单”，如图3。 图3 4. Au to CAD 2008，用户界面如图4。 图4 5. 创建尺寸驱动图形 5.1 直接用Au toCAD 绘制的图形不能被驱动，具有尺寸驱动功能的图形只能是那些使用尺寸驱动命令处理过的图形。在处理过程中，程序通过确定基准、标注尺寸、约束等一系列操作，将图形的关系搞清楚并记录下来，才可以驱动图形。要想获得正确的尺寸驱动结果，在作图和尺寸约束阶段应遵循一定的规范，关键是正确标识图形的约束关系。 5.2 创建尺寸驱动图形的一般过程是：画草图 → 初始化 → 尺寸与约束（确定基准、标注尺寸、几何约束关系）→ 驱动图形。 5.3 画草图: 用AutoCAD 的直线、弧、圆命令绘制草图，多段线（PLINE）不能初始化，块、文字不能包含在草图内。在进行下一步处理之前，请将当前层设为0 层，否则处理后的线型有可能不正确。 用AutoCAD 的画线、画弧、画圆的命令画出图5.3 所示草图，画草图时只要图形的结构正确即可（这里所说的结构正确是指所画图形的直线的水平、垂直、相交满足要求），图形的尺寸可以不考虑。 图5.3 5.4 初始化草图 草图画好以后，用“初始化”命令，如图5.4.1，将草图变成一个整体，而不是之前的线段、弧线和圆，如图5.4.2。 图5.4...
