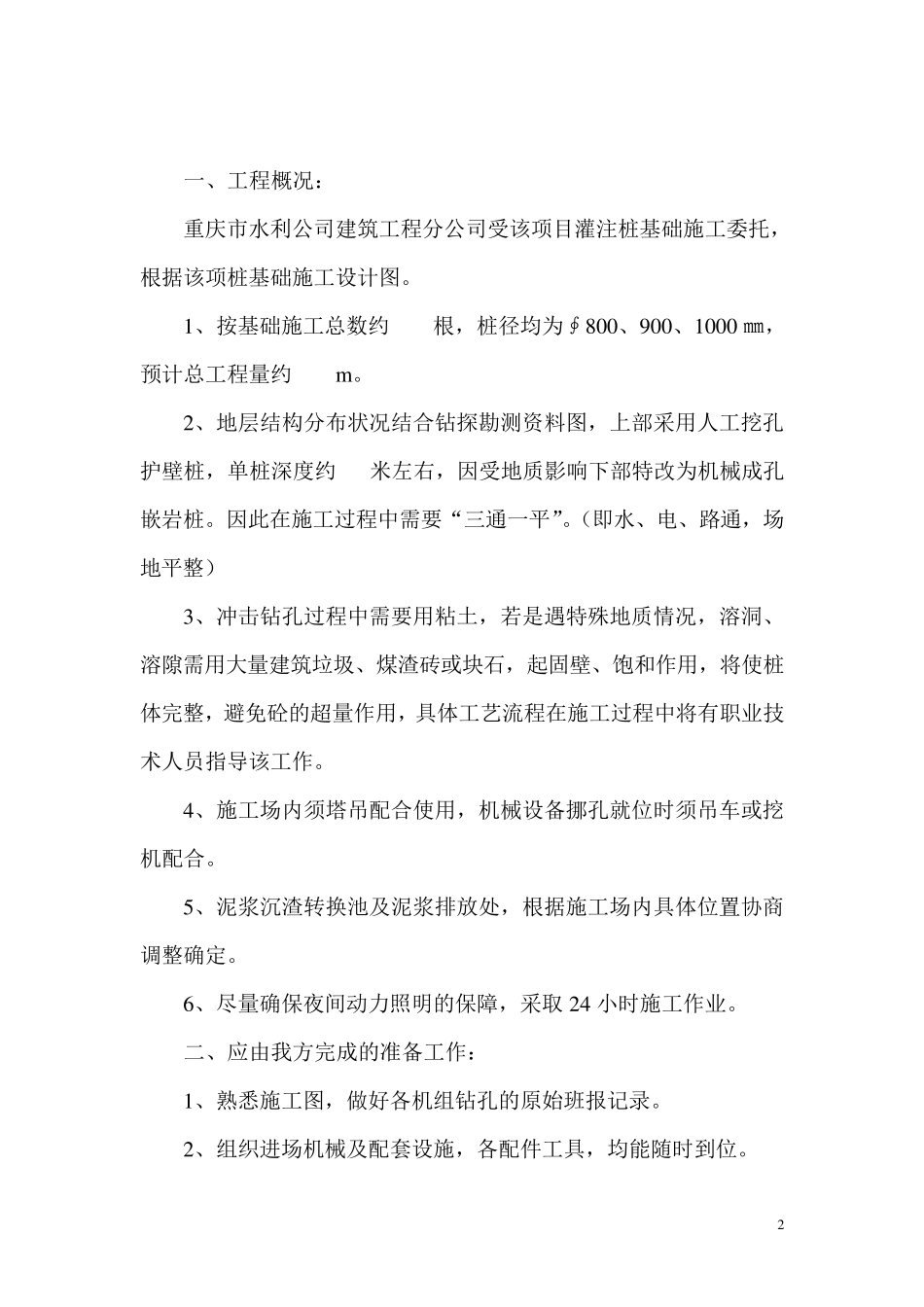

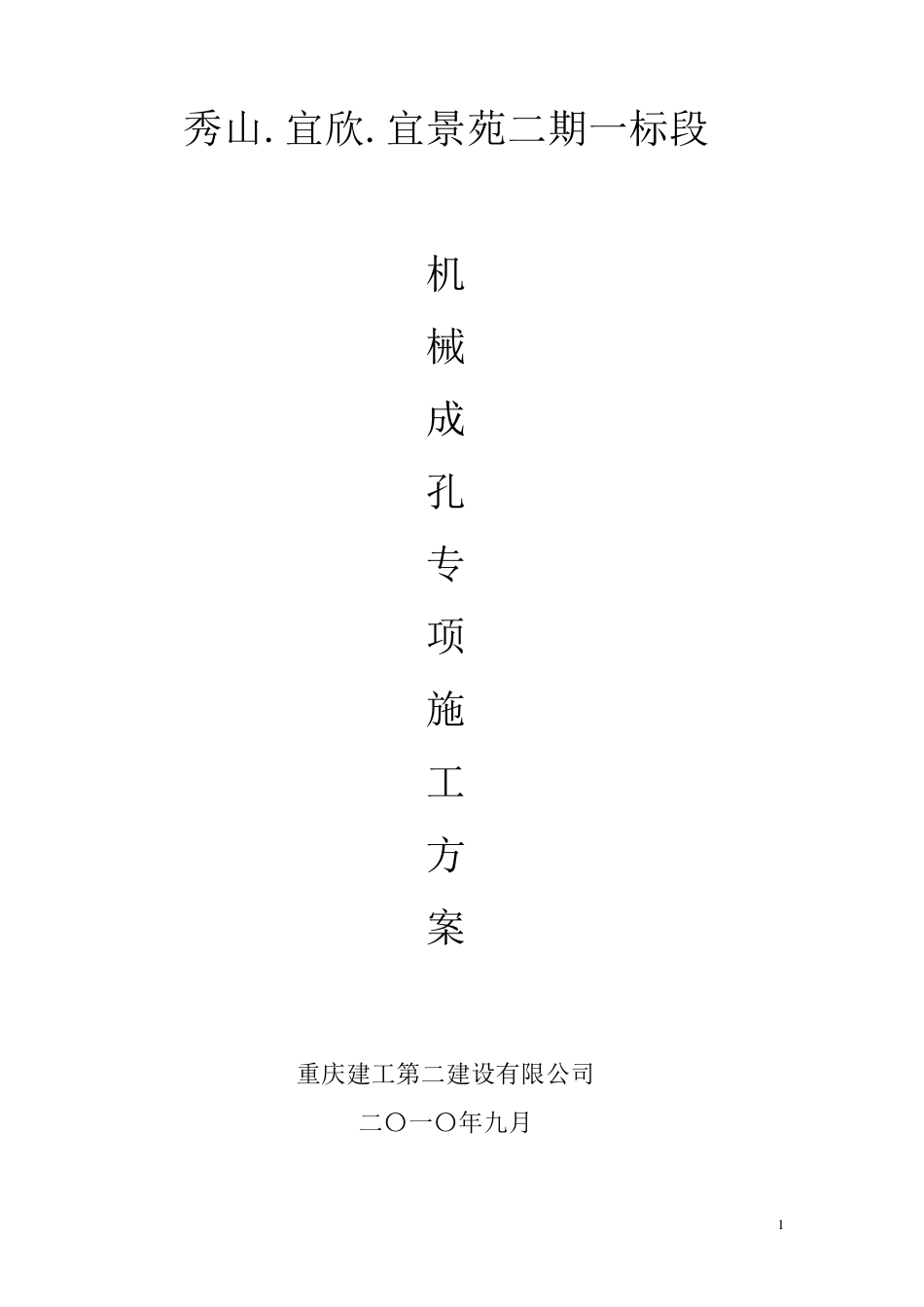

1 秀山.宜欣.宜景苑二期一标段 机 械 成 孔 专 项 施 工 方 案 重庆建工第二建设有限公司 二〇一〇年九月 2 一、工程概况： 重庆市水利公司建筑工程分公司受该项目灌注桩基础施工委托，根据该项桩基础施工设计图。 1、按基础施工总数约 根，桩径均为∮800、900、1000 ㎜，预计总工程量约 m 。 2、地层结构分布状况结合钻探勘测资料图，上部采用人工挖孔护壁桩，单桩深度约 米左右，因受地质影响下部特改为机械成孔嵌岩桩。因此在施工过程中需要“三通一平”。（即水、电、路通，场地平整） 3、冲击钻孔过程中需要用粘土，若是遇特殊地质情况，溶洞、溶隙需用大量建筑垃圾、煤渣砖或块石，起固壁、饱和作用，将使桩体完整，避免砼的超量作用，具体工艺流程在施工过程中将有职业技术人员指导该工作。 4、施工场内须塔吊配合使用，机械设备挪孔就位时须吊车或挖机配合。 5、泥浆沉渣转换池及泥浆排放处，根据施工场内具体位置协商调整确定。 6、尽量确保夜间动力照明的保障，采取 24 小时施工作业。 二、应由我方完成的准备工作： 1、熟悉施工图，做好各机组钻孔的原始班报记录。 2、组织进场机械及配套设施，各配件工具，均能随时到位。 3 3、施工现场各种材料堆放有序，并做到保持场地的清洁，做到文明施工。 三、施工方法选择： 根据场地地质条件及设计要求，工程施工采用冲击式孔水下砼灌注。选用 JKL-3.2 型工程钻机冲击成孔。 主要配合施工设备如下： 1、钻机 台套（分别是：22KW ）。 2、水下砼灌注管 1 台机组 1 套大约 30 米。 3、电焊机台。1 台机组 1 台。 4、气割设备 1 套。 四、成孔工艺： 1、桩位测量定位： 场地平整完毕，对建设单位支付的测量资料进行检查，复核测量场地基线与基点，测定桩位和地面标高，桩孔中心位置偏差应在允许范围内。 2、设备安装： 按拟定施工顺序，钻机设备安装在已平整并铺设好枕木的底盘上，底盘与枕木的安放结实稳定，并保持水平，钻机就位后，做好桩位、天滑车、钢绳三点一线，并在施工中做到随沉随垫，始终保持钻机平稳。 3、冲击钻进成孔： 采用冲击钻进成孔工艺，回次行程，泥浆浓度比严格按照有关规 4 范、规程实行，成孔施工中采用黄泥泥浆护壁，或块石、调节泥浆浓度，以达到施工要求。 4、清孔： 桩位达到设计规定的深度后，采用冲捞方法清理孔底沉渣，若孔深大于 30 米，则采用反循环清孔方式，直至孔底清洁至规范要求为...
