机械成孔灌注桩施工方案

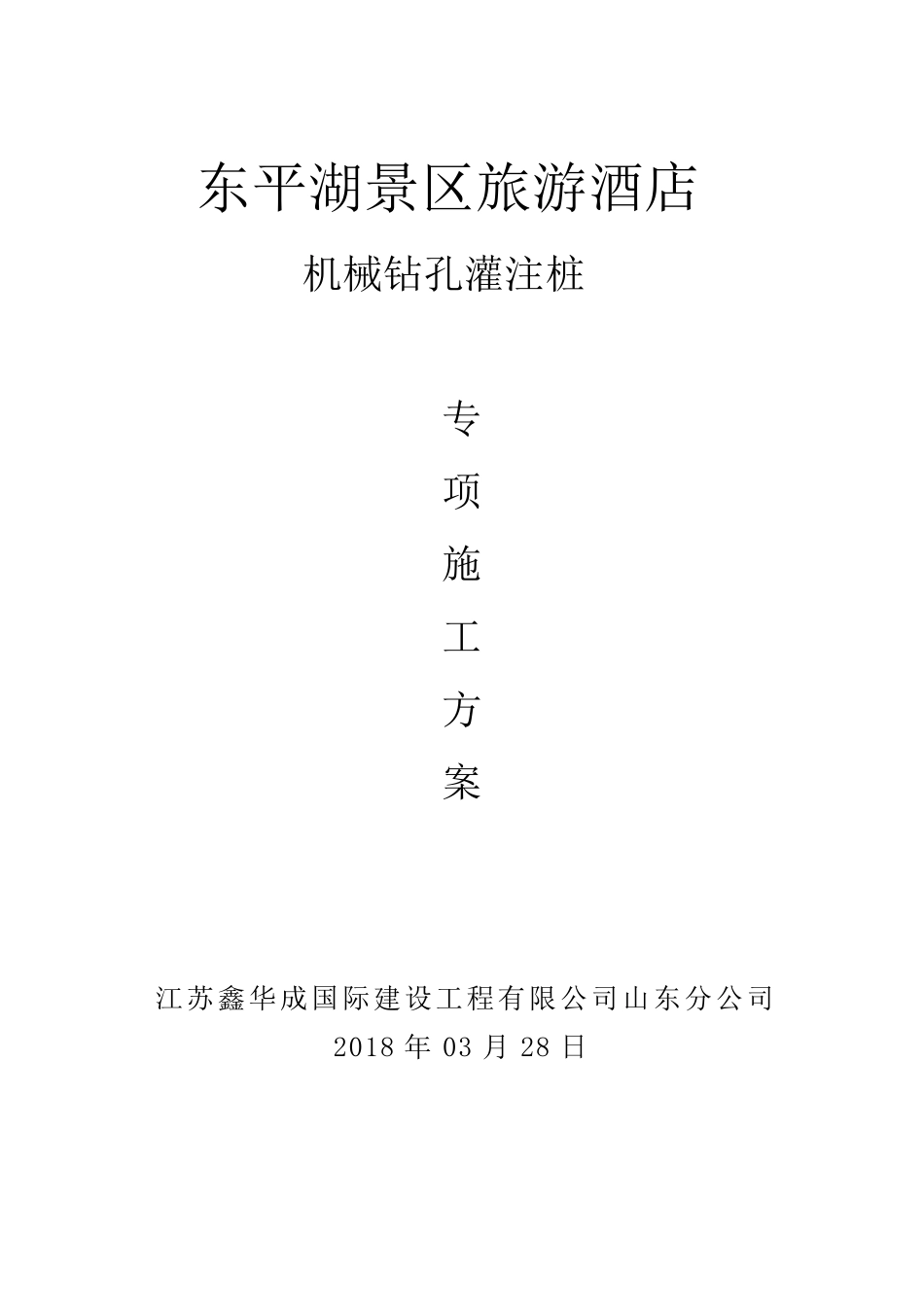

东平湖景区旅游酒店 机械钻孔灌注桩 专 项 施 工 方 案 江苏鑫华成国际建设工程有限公司山东分公司 2018 年 03 月 28 日 - 1 - 目 录 一、工程概况..........................................1 二、地质情况地形及水文情况............................2 三、施工现场换填......................................3 四、施工方案..........................................4 一、设备选择 二、机械钻孔灌注施工 五、机械钻孔钻进施工方法..............................5 六、钢筋笼制作及安装..................................6 七、混凝土浇筑........................................7 八、机械钻孔灌注桩工程施工质量保证及措施..............8 九、施工工期保证措施..................................9 十、安全保证措施.....................................10 十一、环保文明施工措施...............................11 - 2 - 一、工程概况 本项目为东平湖艺术特色小镇酒店码头新建工程，该项目位于桑园新村东南侧及于王庄村北测、东平湖西岸。东平湖景区旅游酒店工程为水上建筑，通过路桥，修建水上平台组织交通。水上平台下部为开敞式汽车库。上部为酒店三层局部四层，总建筑面积 8331.1 ㎡，其中疏散平台下建筑面积为 4513.2 ㎡。占地面长 78m，宽 57.1m，建筑高度 17.775m。本工程采用现浇混凝土框架结构，基础形式为桩基础，结构嵌固端为基础顶。码头桥梁设计全长 63.04m，宽 12m。桥梁起点桩号为 K0+020.56，中心桩号为 K0+053.58，终点桩号为K0+083.6，跨径具体布置为 20+20+20m。桥梁上部采用预应力混凝土空心板；下部桥台采用桩基接承台基础，重力式台身，桩基直径1.3m，桥墩采用桩柱接盖梁形式，全桥桩基均为钻孔灌注桩基础，按摩擦桩设计。 二、地质情况地形及水文情况 1.地质情况 勘察表明，在施工范围内，土层描述： （1）淤泥 0.60--0.80 -------- （2）-1 粉土 0.4--1.90 fak110Kpa （2）粉质粘土 2.90--4.40 fak110Kpa （3）粉土 1.70--2.80 fak125Kpa （4）粉质粘土 1.70--2.80 fak125Kpa （5）粉土 1.10--2.50 fak135Kpa - 3 - （6）粉质粘土2.20--3.60 fak125Kpa （7）粉土4.30--5.60 fak150Kpa （8）粉质粘土6.00--8.10 fak150Kpa （9）细沙2.40--2.70 fak180Kpa （10）粉质粘土2.40--2.70 fak170K 2. 水文情况 本工程...
