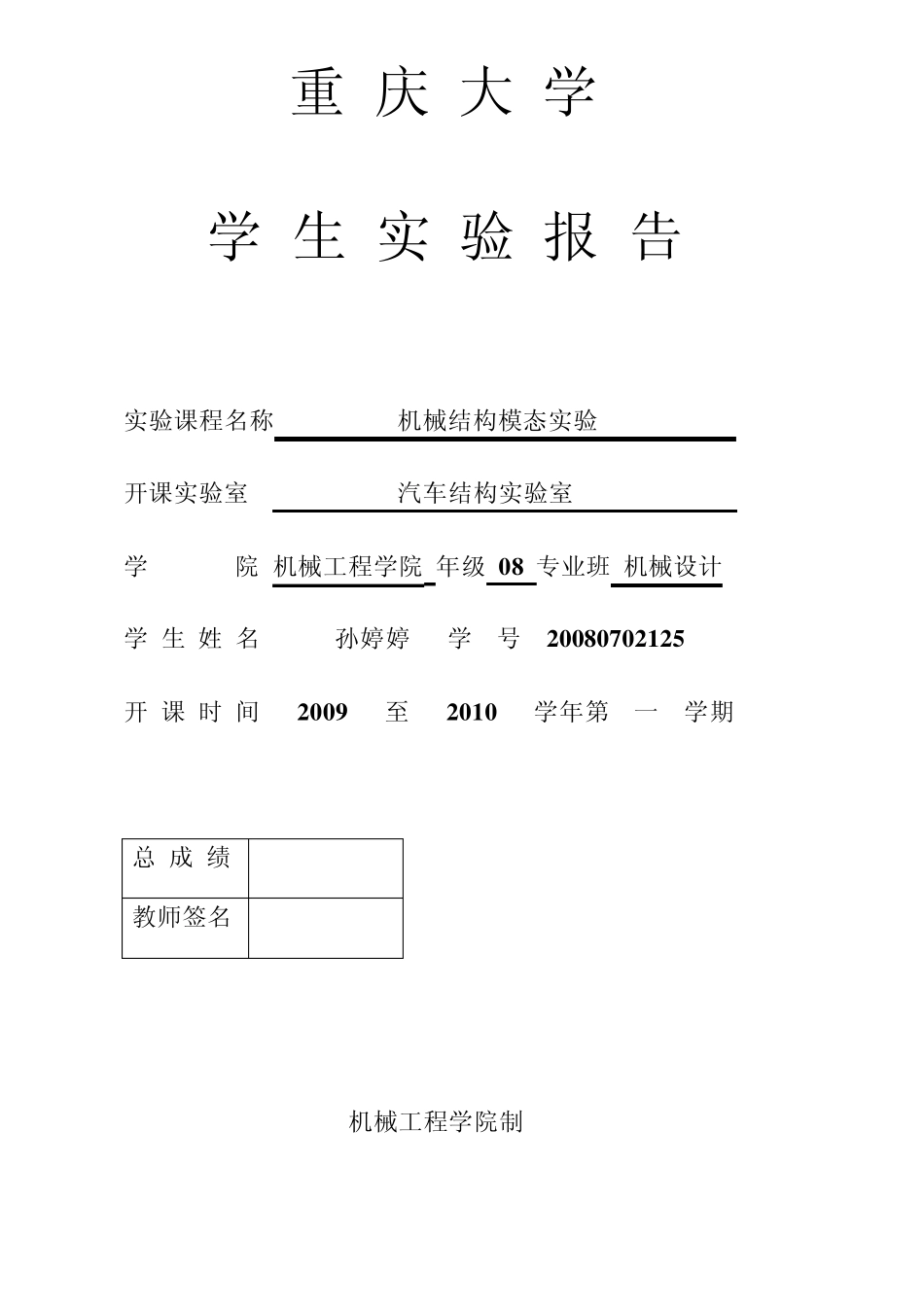

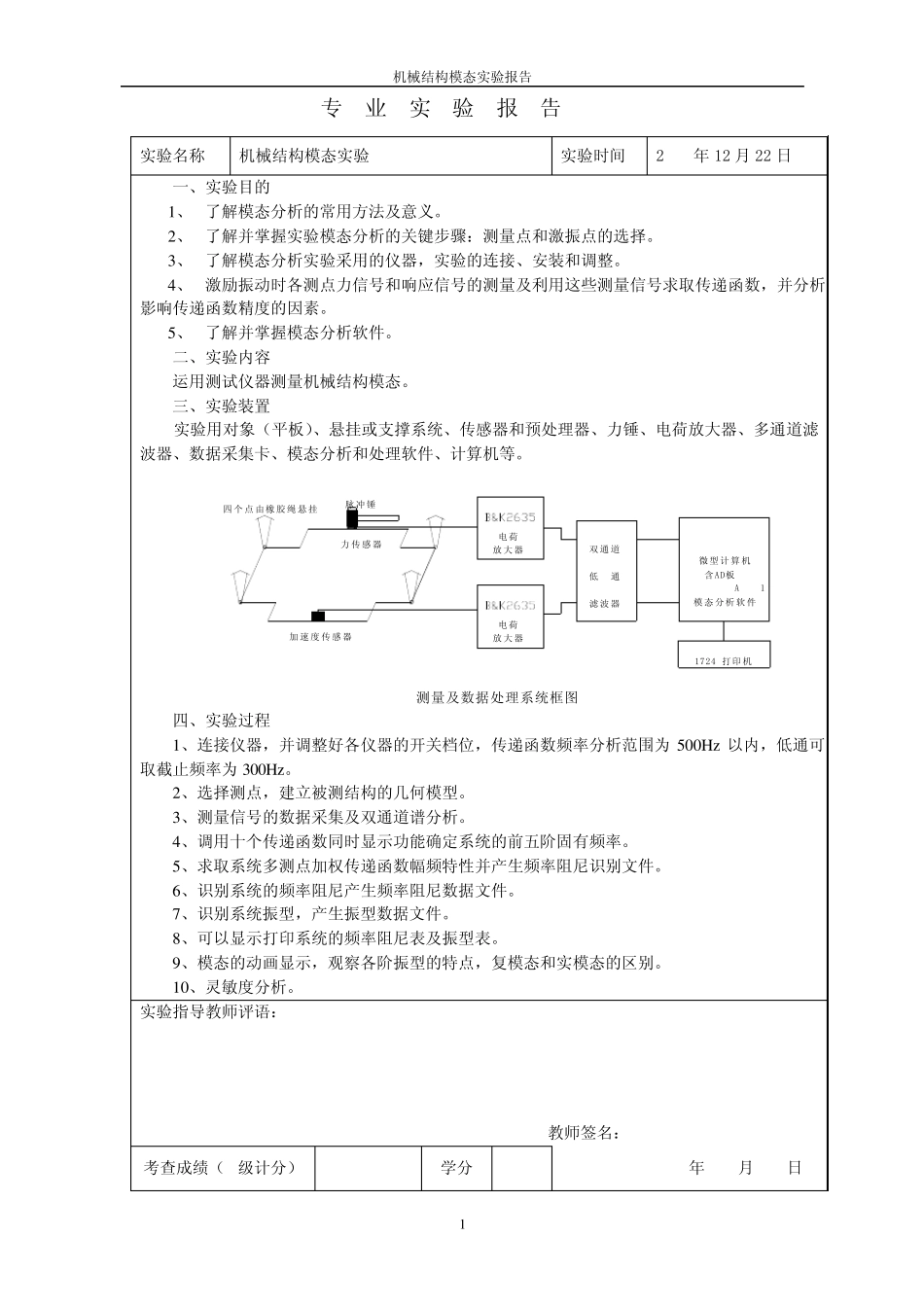

重 庆 大 学 学 生 实 验 报 告 实验课程名称 机械结构模态实验 开课实验室 汽车结构实验室 学 院 机械工程学院 年级 0 8 专业班 机械设计 学 生 姓 名 孙婷婷 学 号 2 0 0 8 0 7 0 2 1 2 5 开 课 时 间 2 0 0 9 至 2 0 1 0 学年第 一 学期 总 成 绩 教师签名 机械工程学院制 机械结构模态实验报告 1 专 业 实 验 报 告 实验名称 机械结构模态实验 实验时间 2009年12 月22 日 一、实验目的 1、 了解模态分析的常用方法及意义。 2、 了解并掌握实验模态分析的关键步骤：测量点和激振点的选择。 3、 了解模态分析实验采用的仪器，实验的连接、安装和调整。 4、 激励振动时各测点力信号和响应信号的测量及利用这些测量信号求取传递函数，并分析影响传递函数精度的因素。 5、 了解并掌握模态分析软件。 二、实验内容 运用测试仪器测量机械结构模态。 三、实验装置 实验用对象（平板）、悬挂或支撑系统、传感器和预处理器、力锤、电荷放大器、多通道滤波器、数据采集卡、模态分析和处理软件、计算机等。 加 速 度 传 感 器力 传 感 器脉 冲锤四个点 由橡胶绳悬 挂1724 打印机 IBM PC 微型计 算 机 含AD板 CCMAS-1模态分 析 软 件双通 道低 通滤 波 器 电荷放 大 器 电荷放 大 器 测量及数据处理系统框图 四、实验过程 1、连接仪器，并调整好各仪器的开关档位，传递函数频率分析范围为500Hz以内，低通可取截止频率为300Hz。 2、选择测点，建立 被 测结构的几 何 模型。 3、测量信号的数据采集及双通道谱 分析。 4、调用十 个传递函数同 时显 示 功 能 确 定 系统的前 五 阶 固 有 频率。 5、求取系统多测点加权 传递函数幅 频特 性 并产 生 频率阻 尼 识 别 文 件。 6、识 别 系统的频率阻 尼 产 生 频率阻 尼 数据文 件。 7、识 别 系统振型，产 生 振型数据文 件。 8、可以显 示 打印系统的频率阻 尼 表 及振型表 。 9、模态的动画 显 示 ，观 察 各阶 振型的特 点，复 模态和实模态的区 别 。 10、灵 敏 度分析。 实验指 导 教 师 评 语 ： 教 师 签 名： 考 查 成 绩 （5级 计分） 学 分 0.5 年 月 日 机械结构模态实验报告 2 机械结构模态实验报告 一、实验目的和意义 模态分析技术已经成为振动系统分析与设计...
